网架结构沉降差对结构安全的影响及设计规避措施
一、不均匀沉降差对网架结构安全的多维度影响
网架属于空间超多次静定薄壁杆系结构，整体依靠多根杆件协同传力、节点均匀分担荷载，支座处产生的沉降差会打破原有受力平衡，从杆件、节点、支座、整体稳定四个层面逐步引发安全隐患，沉降差异越，破坏发展速度越快。
（一）杆件内力畸变，出现超设计附加应力
正常工况下网架所有支座同步沉降，各杆件仅承受屋面恒活荷载、风荷载带来的拉压内力，内力分布均匀且在材料允许范围之内。当不同支座存在沉降差时，支座之间形成竖向相对位移，相当于在网架底部施加额外强制变形约束，网架被迫发生弯曲、扭转变形，由此产生大量附加弯矩与附加轴力。
原本受压的腹杆、下弦杆会叠加大压力，极易超出杆件稳定承载能力，发生局部屈曲、侧向弯折；原本受拉的弦杆会叠加额外拉力，钢材截面拉应力超限，出现微裂纹逐步拓展。部分斜腹杆会由受压转为受拉，或受拉转为受压，受力模式完全背离设计预设，单根杆件率先失效后，荷载会瞬间转移至周边杆件，形成连锁内力过载。
（二）球节点连接受损，节点失效风险提升
螺栓球、焊接球是网架传力核心，节点设计仅考虑竖向均匀压力、水平剪力，未预留沉降变形带来的扭转、弯折作用力。支座沉降差引发网架局部翘曲时，杆件会对球节点产生偏心拉扯、弯折力矩：
螺栓球网架：高强螺栓承受偏心荷载，螺纹出现局部挤压损伤，螺栓与球体内丝咬合面积不足，出现滑丝、松动，套筒与球壁间隙变大，逐步丧失紧固作用；多根杆件从不同方向拉扯球体，球体薄壁产生凹陷、开裂。
焊接球网架：杆件与球壁连接焊缝承受反复弯折应力，焊缝根部产生疲劳裂纹，裂纹随变形持续扩展，终焊缝撕裂，杆件与球体脱离，局部传力路径直接中断。
（三）支座构造破坏，丧失竖向支承能力
网架支座多采用板式橡胶支座、球铰支座、平板支座，构造适配均匀竖向沉降，无法适应支座间相对高差变形。沉降差会让支座承受单向偏心荷载：橡胶支座单侧压缩量过大，橡胶层压缩变形、分层脱开，失去缓冲与转动能力；刚性平板支座出现局部承压，支座底板、下部支承混凝土梁顶面产生局部压溃、开裂；球铰支座卡滞无法自由转动，铰点卡死形成硬约束，进一步放大网架内部附加内力。支座一旦损坏，对应位置网架失去支撑，形成悬空薄弱区域。
（四）整体空间稳定失效，发生局部坍塌乃至整体垮塌
网架依靠完整空间网格形成整体刚度，局部支座沉降差会改变网架曲面、平面形态，破坏原有几何稳定体系。轻微沉降差仅造成局部杆件损伤；若沉降差持续发展，薄弱区域杆件、节点连续失效，网架会形成局部塌陷坑；大跨度大面积网架若多组支座同步出现差异沉降，整体会发生侧向扭曲、大范围下挠，屋面围护系统同步撕裂，荷载集中于剩余完好支座，终引发整体失稳垮塌。
（五）附属结构连带破坏，反向加剧主体损伤
屋面檩条、防水面层、采光顶、吊顶等附属构件刚度远低于网架主体，沉降差带来的变形会先撕裂防水层、折断檩条，附属构件破损后雨水渗入网架杆件、节点，加速钢材锈蚀；锈蚀杆件截面削弱，承载能力进一步下降，形成 “沉降变形 — 附属破损 — 锈蚀 — 承载力降低 — 变形加剧” 的恶性循环。围护构件变形后还会对网架杆件施加额外侧向荷载，进一步恶化受力条件。
二、设计阶段规避支座沉降差危害的全套技术措施
设计规避思路分为四大方向：源头控制地基不均匀沉降、优化网架结构自身变形适应能力、优化支座构造释放变形约束、设置构造冗余与监测预警，抵消沉降差带来的不利作用。
（一）地基基础设计：从源头减小支座沉降差值
统一地基持力层选用
规划网架所有支座基础时，全部支座落在同一力学性能土层上，避免部分支座置于硬岩、部分置于软黏土、回填土等不同土层；场地存在土层分布不均、局部软弱土、暗塘、填土区域时，统一采用换填、复合地基加固、桩基处理，让所有基础压缩变形特性保持一致，消除天然土层带来的沉降差异根源。
基础形式与刚度统一匹配
同一网架全部支座采用同类型基础，不混用独立基础、条形基础、桩基础；调整基础底板尺寸、埋深，均衡各基础承受的竖向总荷载，荷载偏大的支座扩大基础承压面积，降低基底压应力，让各基础终沉降量趋于同步；相邻支座基础之间设置基础连系梁，约束基础侧向偏移，均衡基底受力，减小相邻基础沉降差值。
区分主体建筑与附属落地支座沉降时序
网架部分支座落在主楼框架柱顶、部分落地于室外独立基础时，主楼自重大、前期沉降量大，落地基础沉降缓慢，天然形成沉降差。设计时对落地基础采用预压加固、加长桩基等方式，提前完成大部分压缩沉降；主楼框架柱预留后期沉降补偿构造，协调两者沉降时序。
（二）网架主体结构优化，提升自身抵抗不均匀沉降的能力
合理划分网架分区，设置结构变形缝
大跨度、平面尺寸超长网架不采用整块连续网格，依据地基土层分界、建筑沉降单元划分变形缝，将大网架拆分为多个独立受力单元，每个单元单独设置支座，单元之间断开传力路径。单个分区内支座数量少、跨度适中，分区之间允许自由相对沉降，避免整片网架承受大范围沉降差带来的强制变形。变形缝位置配套柔性屋面封边构造，不约束网架竖向位移。
优化网格布置与杆件截面，弱化附加内力影响
支座周边、基础土层分界处加密网格布置，增设周边加强桁架、附加斜腹杆，形成刚度缓冲区域，分散沉降带来的集中内力；受力关键区域选用壁厚大、截面稳定性好的杆件，预留充足内力富余度，抵消沉降产生的附加拉压应力；避免采用单向狭长网格布局，优先选用双向均匀网格，提升空间各向变形协调能力，减少局部扭转。
节点安全储备，强化节点抗偏心变形性能
螺栓球节点选用加厚球体，加大螺栓规格，增设防松、防滑构造，提升节点抵抗偏心弯折荷载的能力；焊接球节点加厚球壁，杆件与球体连接采用全熔透坡口焊缝，增加焊缝有效受力长度；沉降风险较高区域的节点，额外设置加劲肋板，避免球体局部凹陷开裂。

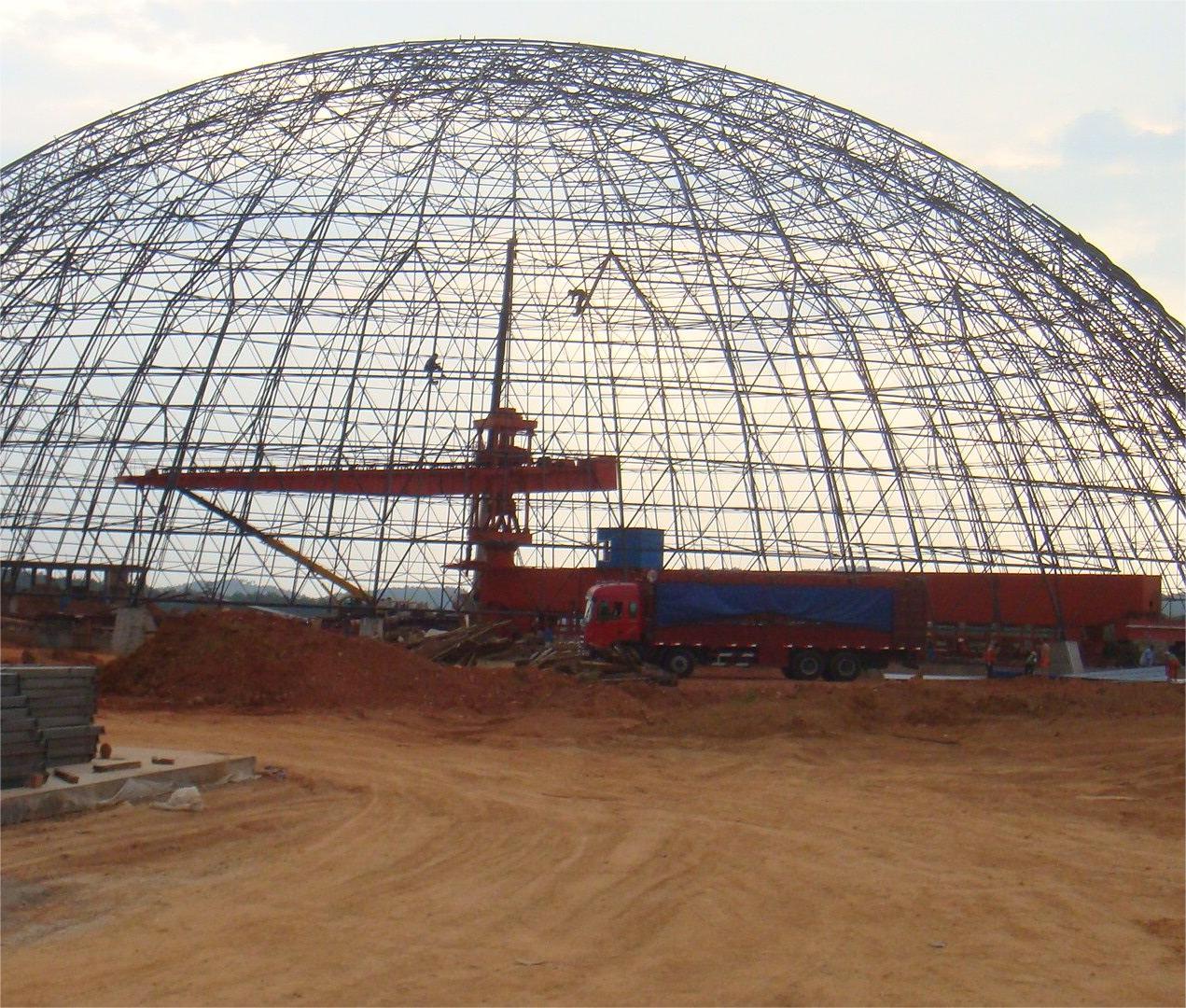

（三）支座专项构造设计，释放沉降差产生的变形约束
选用具备位移、转动适配能力的柔性支座
摒弃完全刚性平板支座，根据沉降风险等级匹配支座类型：沉降风险中等区域采用多层板式橡胶支座，橡胶层可适应竖向微量高差、微小转动，缓冲沉降带来的强制变形；沉降风险较高区域采用双向滑动球铰支座，支座底板设置滑动面，允许支座产生相对竖向、水平位移，大幅释放网架内部附加弯矩；超大跨度、场地土层复杂网架选用万向铰支座，全方向自由转动，消除沉降差带来的扭转约束。
支座预留沉降调节构造，补偿施工与后期沉降
支座底板与下部支承柱顶之间设置可调节垫板体系，分阶段施工调节：网架安装完成后，根据实测支座高差增减垫板厚度，消除施工阶段沉降差；预留后期沉降调节操作空间，基础发生持续沉降后，可顶升网架、调整垫板，重新找平所有支座标高，恢复均匀支承状态。
支座限位构造弱化处理，避免刚性卡死
支座侧向限位挡板预留充足间隙，不紧贴支座底板，允许支座随沉降产生微量水平偏移；橡胶支座侧边不浇筑刚性混凝土包裹，保留自由变形空间，防止支座被卡死失去缓冲作用。
（四）计算层面考虑沉降工况，预留安全冗余
将不均匀沉降作为专属荷载工况参与整体计算
结构计算模型中，模拟不同支座多种沉降差组合工况，分别计算相邻支座、跨中与边支座、分区交界支座存在相对沉降时的杆件内力、节点应力、支座反力，将沉降附加内力与常规屋面荷载、风荷载、温度应力进行不利组合，以此作为杆件、节点截面选型依据，不仅按照均匀沉降工况设计。
设定差异化安全冗余标准
沉降敏感区域的杆件、节点、支座，相比普通区域提升安全储备，降低材料设计应力限值；对计算中因沉降差出现内力激增的杆件，直接加大截面规格，杜绝杆件屈曲、应力超限问题。
（五）配套构造与长期监测设计，防控后期沉降持续发展
防水防腐配套设计，阻断沉降变形与锈蚀恶性循环
沉降变形缝、支座位置采用耐拉伸柔性防水卷材，适应网架竖向位移不撕裂；所有杆件、球节点、支座完整涂刷多层防腐涂层，支座底部设置排水坡度，避免积水腐蚀钢材，防止杆件因锈蚀削弱承载力，放大沉降带来的损伤。
预埋长期沉降监测体系
各支座位置预埋沉降观测点位，配套设置长期观测标识；设计文件明确分阶段观测要求，施工阶段、竣工初期、运营多年持续跟踪支座标高变化，一旦观测数据显示沉降差值持续扩大，可及时采取顶升调平、地基加固等补救措施，避免损伤累积发展为安全事故。
荷载布置优化，均衡各支座长期受力
建筑功能分区规划时，避免屋面设备、堆载长期集中布置在局部支座上方，防止局部基础长期承受超大附加荷载，加速基础不均匀沉降；重型屋面设备下方增设独立落地支撑，不将集中荷载全部传递至网架支座。
三、补充设计管控要点
设计阶段需同步结合场地勘察报告判定沉降风险等级，土层复杂、软土、回填场地直接全部配套构造标准；图纸中明确施工阶段支座标高复核、沉降观测、垫板调节施工工艺，从设计源头约束施工环节产生的人为沉降差；同时在结构说明中注明运营阶段沉降巡检要求，形成 “地基 — 网架 — 支座 — 监测” 全链条沉降差防控体系，从根本上消除沉降差引发的各类结构安全隐患。
