螺栓球节点大受力承载力确定完整说明

一、核心判定基础逻辑

螺栓球节点承载上限不由单一构件独立决定，属于多部件协同受力体系，整体极限承载力取全部组成构件中先达到失效状态部件对应的受力限值，任一配套构件提前达到受力临界状态，即判定为节点整体受力上限，整套判定流程遵循空间网格结构专用规范控制准则。整套节点包含球体母材、高强度紧固螺栓、杆件端部套筒、封板锥头、连接焊缝多个受力单元，各部件受力传递路径相互制约，承载力短板部件直接锁定节点大受力能力。

二、分部件承载力逐项校核判定依据

螺栓球体自身承载控制

球体承受螺栓钻入挤压、多向杆件集中顶压双重作用，需核算球体内部螺纹承压区域、螺栓孔周边母材局部承压与撕裂风险，同时验算多方向杆件荷载共同作用下球面局部冲切破坏可能性。球体原材料材质、成型锻造工艺、孔洞排布疏密、相邻螺孔间距排布形式，都会直接改变球面局部抵抗挤压、撕裂的能力，若球面局部受力先达到材料屈服或冲切临界状态，该受力数值即为节点承载力上限。

高强度紧固螺栓受力控制

螺栓承担杆件全部轴向拉力，受力失效形式分为螺纹剪切断裂、螺栓杆身拉伸屈服两类。需结合螺栓用材材质、热处理工艺、螺纹加工精度，核算纯拉工况下杆件拉力作用时螺栓自身抵抗拉伸、螺纹抗剪的极限能力。当节点承受拉力荷载时，螺栓往往是薄弱控制构件，其破坏临界荷载常直接作为节点抗拉承载力限值。

套筒与螺栓、球体接触面承压控制

套筒传递杆件压力至螺栓球表面，受压工况下套筒端面与球面接触区域会产生局部面压，同时套筒内壁与螺栓杆身存在滑移、挤压受力。需校核接触面局部承压是否超出材料耐受范围，避免球面局部压陷、套筒端面塑性变形，受压工况中套筒接触面承压性能时常决定节点受压极限承载能力。

锥头、封板及配套焊缝受力控制

杆件轴向力经由钢管传递至锥头、封板，再转接至套筒与螺栓，钢管和端部配件的环向连接焊缝承担全部剪力与轴力。需校核焊缝熔合区域抗剪、抗拉极限性能，同时验算锥头封板母材过渡段应力集中带来的撕裂风险，若焊缝或端部配件先发生开裂失效，对应荷载即为节点受力上限。

三、外部工况附加修正调整

确定基础部件承载力限值后，还需结合各类外部使用工况进行折减修正，修正后的数值才是节点实际可用大受力承载力。

多杆件多向荷载叠加修正

单一节点会同时连接多根不同角度杆件，多方向拉力、压力共同作用会在球体内部产生叠加次应力，大幅降低球面局部耐受能力，需对单向受力基准承载力进行折减调整。

温度、长期荷载耐久修正

长期屋面恒载持续作用、环境温度往复伸缩会在节点内部产生附加内力，材料长期蠕变会削弱部件极限受力性能，针对长期服役工况下调承载控制值。

环境防腐、加工缺陷修正

露天潮湿、腐蚀环境下构件锈蚀会削减部件有效受力截面；加工产生螺纹损伤、球面成型瑕疵、焊缝微小缺陷，均会造成承载能力下降，根据实际防护与加工质量同步折减限值。

抗震、可变荷载修正

遭遇地震、强风雪等瞬时荷载时，遵循规范对节点承载力预留安全储备，调整设计允许大受力标准。

四、终确定节点承载力的完整流程

先分别独立核算球体、螺栓、套筒、端部配件及焊缝各自单独的极限受力能力，筛选出其中数值低的部件作为节点受力控制短板；再叠加多向荷载、耐久、环境、抗震等各类工况折减系数完成修正；终经整体网架内力匹配校核，确认该限值可适配杆件传递的大轴向力，以此确定螺栓球节点设计可采用的大受力承载力，全部校核过程需形成完整计算资料留存，作为节点选型与网架设计依据。

五、现场与加工环节补充约束

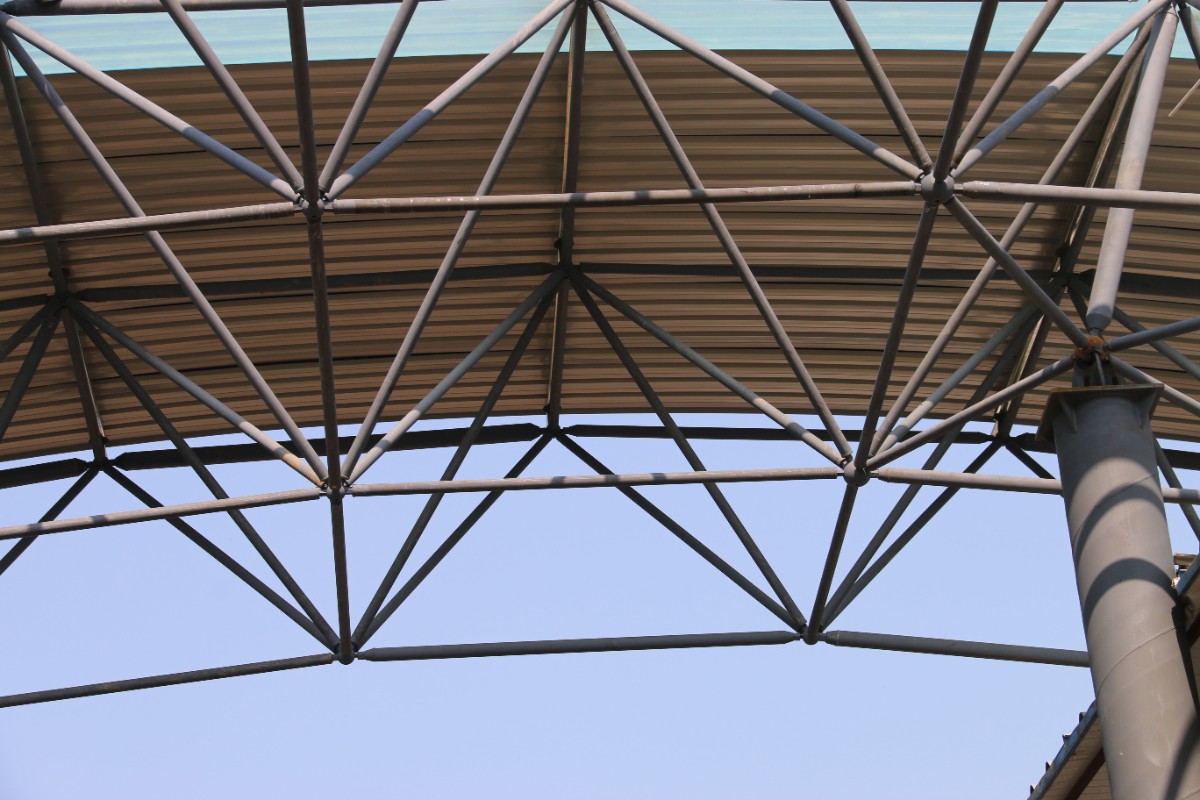

节点实际可用承载力不能仅依靠理论计算，配套成品节点需开展力学破坏性抽检试验，试验测得的真实破坏荷载需低于理论计算控制限值，以试验实测结果反向校核理论取值合理性；加工阶段材料替换、锻造工艺改动、螺栓配件材质变，均需重新全套复算各部件承载力，重新确定节点大受力限值，不得直接沿用原有计算结论。
