网架支座分类及各类功能详解
一、固定铰支座
核心构造特征
支座下部基座与支撑结构可靠固结，上部设置可小幅转动的铰接构造，整体约束全部水平位移与竖向沉降，仅释放绕水平轴线的转动自由度，不存在任意方向滑移空间。
核心功能
竖向承载：完整承接网架传递的全部竖向荷载，包含屋面自重、风雪活荷载、设备荷载等，将竖向力平稳传导至下部柱体、混凝土承台或墙体支撑结构，杜绝竖向脱空、下陷问题。
约束双向水平位移：限制网架沿平面任意方向产生滑移，承担网架在风荷载、温度收缩膨胀、水平地震作用下产生的水平推力，维持网架平面整体定位，避免整体偏移。
释放转动变形：铰接构造允许网架端部产生微小转角变形，适配网架受荷载后杆件挠曲带来的端部转动趋势，消除支座位置产生额外附加弯矩，防止网架杆件、支座本体出现应力集中开裂。
适用场景
多用于网架平面尺寸偏小、支撑柱刚度充足、周边水平约束需求强的建筑，或是网架单侧端部、边角关键支撑点位，作为整体网架的定位基准支座。
二、单向滑动铰支座
核心构造特征
支座内部设置滑移滑动层（聚四氟乙烯滑动板、不锈钢滑板组合），制平面单一轴线方向的水平位移，允许沿垂直该轴线的方向自由滑动，同时保留铰接转动能力，竖向完全约束。
核心功能
竖向传力承载功能与固定铰支座保持一致，稳定承接所有竖向作用荷载。
定向释放水平变形：针对网架温度变化产生的伸缩变形、荷载不均引发的单向拉伸压缩变形，预留单一方向滑移余量，抵消温度应力与次应力，避免网架杆件因温度胀缩产生过大拉压内力。
约束另一向水平位移：锁定垂直滑动方向的水平移动，抵御该方向风荷载、水平地震力，防止网架在该侧发生偏移失稳。
保留端部转动能力，适配网架挠曲转角，降低局部附加应力。
适用场景
矩形长边跨度网架、长条厂房、通廊类网架，沿长度方向设置单向滑动支座，短边采用固定铰支座，协调长短向变形差异。
三、双向滑动铰支座（多向滑动支座）
核心构造特征
上下滑板完全自由错动，无任何水平方向限位阻挡，平面内任意方位均可产生滑移，竖向约束、铰接转动功能完整保留。
核心功能
竖向荷载完整传递，竖向支撑稳定。
全平面释放水平变形：不受方向限制，自由适配网架温度伸缩、不均匀沉降带来的多向位移，大限度消解温度应力，大幅降低网架杆件附加内力。
仅传递竖向力，几乎不承担水平推力，水平荷载主要由搭配使用的固定铰支座统一承担。
铰接构造释放端部微小转角，适配结构弯曲变形。
适用场景
大跨度方形、多边形网架，平面尺寸大、温度变形的会展中心、体育馆、大型加油站罩棚，常与固定铰支座搭配布置，平衡整体变形与水平抗侧力需求。
四、弹性支座（减震支座）
核心构造特征
在滑动铰或铰支座基础上增设弹性阻尼构件，常见橡胶弹性垫、钢弹簧、阻尼减震组件，兼具滑动、铰接、弹性缓冲多重构造特性。
核心功能
基础竖向承载、转动、滑动变形释放功能与滑动铰支座一致。
减震耗能缓冲：遭遇水平地震、强风冲击等动荷载时，依靠弹性构件变形吸收振动能量，削弱地震波、阵风带来的水平冲击力，降低网架杆件、下部支撑柱的动应力，提升结构抗震抗风性能。
调节刚度平衡：通过弹性构件的竖向、水平刚度，均衡多支座之间的受力分配，缓解支撑柱不均匀刚度带来的荷载集中，避免局部支座过载破坏。
弱化振动传递：阻隔屋面设备振动、外部地面振动向网架主体传导，减少结构疲劳损伤。
适用场景
高抗震设防区域建筑、人流密集大型场馆、屋面设有大型风机设备的工业网架，对结构减震降噪、抗震性能有专项要求的工程。
五、压力支座（承压支座，仅承压无拉力）
核心构造特征
纯承压接触构造，无抗拔、抗拉连接件，依靠支座顶板与底板紧密贴合传递压力，可配套铰接或滑动构造，仅能承受向下竖向压力，无法抵抗向上拔力。
核心功能
单向承压传力：正常工况下承接全部向下竖向荷载，完成力的传导；当网架出现向上浮托力（负压风荷载、向上地震作用）时，支座接触面会自然脱开，不传递拉力。
适配滑动与转动变形，可结合单向、双向滑移构造释放温度变形。
适用场景
屋面风负压作用微弱、不存在明显上拔力的室内封闭式网架，仅作为次要承压支撑点位使用，不能单独作为整体抗拔定位支座。
六、抗拉拔支座（抗拔支座）
核心构造特征
支座增设锚栓、抗拉连接件、锁止限位构造，同时具备承压与抗拔双重受力能力，可搭配铰接、滑动构造，既能承受向下压力，也能抵抗向上浮托拉力。
核心功能
双向竖向受力：正常荷载下承压传力；强风负压、竖向地震作用产生向上浮力时，依靠锚固锁止结构拉住网架端部，防止网架整体掀起、支座脱空倾覆。
同步具备转动、滑动变形释放功能，协调温度与弯曲变形。
可承担一定水平推力，兼顾定位与抗侧作用。
适用场景
露天加油站罩棚、露天体育场顶棚、沿海强风区域外露网架，风负压较大、存在网架上拔风险的外露屋面网架，边角关键支撑点位优先采用。
七、板式橡胶支座
核心构造特征
整块多层橡胶加薄钢板硫化复合成型，无独立滑动滑板，依靠橡胶自身弹性变形实现转动与微量水平位移，整体固结于支撑顶面。
核心功能
竖向承压：橡胶夹层均匀分散竖向荷载，缓冲局部集中压力。
柔性转动与微量滑移：依靠橡胶自身剪切、压缩变形，同步实现网架端部微小转角与小幅水平伸缩，简化支座构造，额外滑动板材。
柔性减震：橡胶材料具备阻尼特性，弱化振动冲击，小幅提升结构抗震性能。
适度约束水平位移：橡胶变形存在刚度上限，不会出现无限制滑移，可分担部分水平荷载。
适用场景

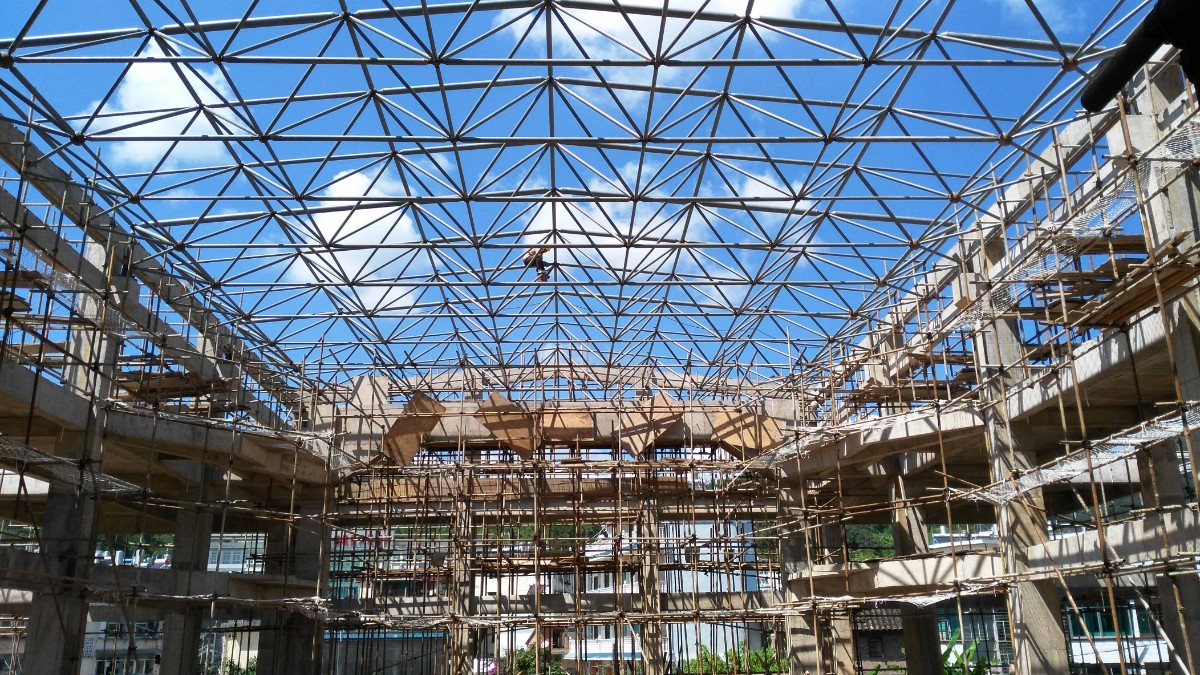

中小跨度轻型网架、轻钢配套小型屋面网架，荷载体量适中、变形量不大的简易工程。
各类支座搭配布置逻辑补充
实际网架工程不会单一使用某一类支座，通常以固定铰支座作为整体定位支点，搭配单向 / 双向滑动支座释放温度变形；露天、高抗震场地增设抗拔支座与弹性减震支座；小型室内轻载网架可选用板式橡胶支座简化施工，各类支座协同作用，同时满足竖向承载、水平抗侧、变形协调、抗震抗拔全部结构需求。
