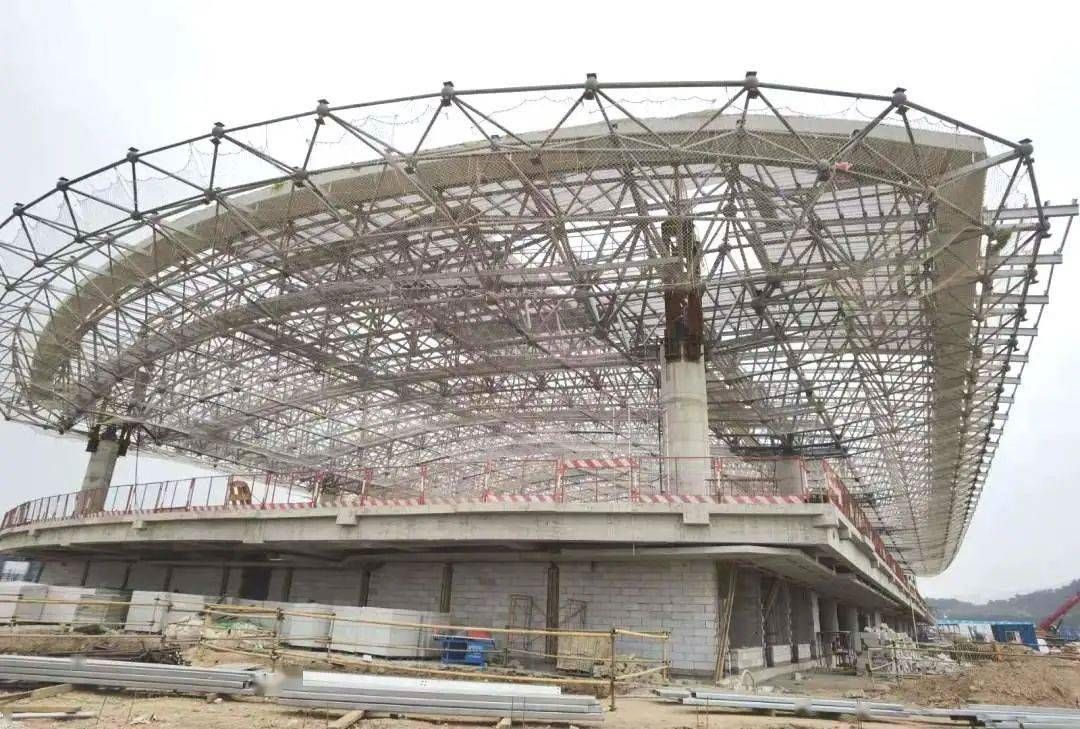

网架改造加固设计与建模核心要点

一、前期现场勘测与原有网架资料复核（建模前置基础）

原有结构档案完整核验

调取项目原始施工图纸、结构计算书、材料出厂质保资料、竣工验收文件，核对原有网架节点形式、杆件排布体系、支座构造、屋面围护荷载标准，区分螺栓球、焊接球两类网架原始设计逻辑，排查图纸与现场存在的尺寸、用材、支座形式偏差，作为建模基准依据。

现场实体勘测检测

实地核查所有杆件外观变形、弯曲、锈蚀剥落、截面缺损情况，逐个检查节点球体裂纹、螺栓松动、封板锥头焊缝开裂、套筒滑移缺陷；勘测支座底板脱空、支座锈蚀、限位装置失效、地基沉降偏移问题；同步采集屋面新增设备、增设吊顶、光伏荷载、堆载等后期附加荷载分布范围，记录建筑周边新增构筑物、覆土、管线带来的侧向约束变化，所有病害区域单独划分建模分区标记。

材料性能实体检测判定

对锈蚀严重、受力关键区域杆件取样检测钢材强度、截面折减系数，检测节点球体材质、焊缝力学性能，区分原有基材腐蚀损耗程度，判定原有构件剩余承载能力，建模时不得直接沿用原始完整截面参数，需依据检测结果折减构件力学属性。

既有荷载体系梳理区分

划分原有恒载、常规活载、风雪基础荷载，叠加改造新增荷载，包含新增屋面设施、夹层荷载、吊挂管线、检修通道等，同时复核改造后建筑使用功能变带来的活载取值调整，梳理温差作用、基础不均匀沉降、抗震设防要求升级带来的附加内力，全部荷载工况分类录入建模荷载库。

二、改造加固专项建模体系搭建要点

（一）模型几何还原控制

整体几何还原贴合现场实况

摒弃单纯照搬原始图纸建模，以现场实测数据修正模型整体跨度、起拱坡度、网格排布，针对局部杆件弯折、支座偏移、屋面沉降变形区域，按照实际变形形态建立偏位几何模型，还原真实初始几何缺陷，不可采用理想平直杆件简化处理病害部位；区分整体网架主体与局部加固新增构件，新旧构件设置独立图层区分管理，便于后续内力对比查看。

节点精细化建模不简化处理

螺栓球网架完整建立球体、套筒、锥头、高强螺栓全套连接单元，不采用铰接单点简化替代真实节点刚度；焊接球网架还原球壳壁厚、杆件熔透焊缝构造，考虑焊缝锈蚀带来的节点刚度折减；存在节点补强、加劲环、包裹加固的部位，同步增设加固构造单元参与整体受力计算；支座部位细分固定支座、滑动支座、弹性支座，还原支座垫板、支托、限位挡板实际构造，脱空支座建模时释放对应方向约束模拟真实受力。

局部病害区域细分子模型

锈蚀、损伤杆件集中区域单独建立局部细化子模型，与整体主体模型耦合衔接，放大损伤部位网格精度，捕捉应力集中区域；新旧加固构件衔接位置加密单元划分，避免网格粗糙导致内力计算失真，新旧构件接触面设置合理接触单元，模拟贴合、滑移、挤压多种受力状态。

（二）构件材料与截面属性差异化赋值

新旧构件材料参数分层设置

原有受损杆件依据锈蚀检测结果设置折减后截面面积、惯性矩、弹性模量，完好杆件沿用原始设计材料参数；新增加固杆件、外包钢板、碳纤维、套管补强构件单独录入对应钢材、加固复合材料力学指标，区分不同加固工艺对应的材料本构关系，不混用新旧构件材料属性。

多种加固构造截面定义

杆件外包套管加固、双侧贴钢板加固、碳纤维布缠绕加固、节点增设加劲肋、球体外包钢板补强等不同加固形式，均按照实际加固截面组合建立复合截面单元，同步计入加固层与原杆件协同受力效应，不可仅简单叠加截面面积忽略界面滑移损耗；支座加固增设垫板、加劲肋的，同步新支座受力截面与刚度参数。

（三）荷载工况与组合适配改造加固规范

多维度荷载工况完整录入

除常规恒活风雪荷载外，单独增设改造专项工况：原有结构自重损伤工况、新增加固构件自重工况、屋面新增设备局部集中荷载工况、温度伸缩温差内力工况、基础不均匀沉降位移工况、升级后抗震地震作用工况、施工阶段临时堆载吊装工况，分开独立定义，避免荷载叠加遗漏。

适配加固规范的荷载组合规则

遵循既有建筑改造加固专用规范要求组合各类荷载，区分正常使用极限状态、承载能力极限状态两套组合体系，针对改造后使用年限延长、抗震等级提升的项目，上调对应荷载分项系数，重点核算新增荷载与原有结构自重、风雪荷载共同作用下的不利组合，单独提取损伤杆件、加固构件、节点、支座的控制内力。

三、加固方案建模验算核心控制要点

原有未加固构件承载力复核

完成建模计算后，逐一提取未换、未补强原有杆件、节点内力，结合锈蚀截面折减参数验算抗拉、抗压稳定、抗弯、抗剪性能，区分轴心受力杆件、偏心变形杆件，核查长细比限值、局部稳定指标，标记承载力不足、应力超限构件作为加固点位依据。

加固新增构件协同受力验算

核算新增加固杆件、套管、外包钢板、节点加劲构造分担内力比例，验证新旧构件应力分配均匀性，避免加固构件受力过载或原有构件承担绝大部分新增荷载；验算加固界面粘接、焊缝、螺栓连接抗滑移、抗撕裂承载力，防止新旧构件剥离失效。

节点与支座专项受力验算

重点复核改造后球体节点、焊缝、高强螺栓综合承载力，新增荷载集中区域节点增设补强构造后，核验节点应力集中程度；验算加固后支座反力、支座底板局部承压、基础抗拔抗滑移性能，支座脱空、沉降修复后的约束刚度需满足整体变形控制要求。

整体变形与刚度限值管控

建模输出改造后网架整体竖向挠度、侧向位移数据，对照加固规范挠度限值核查，新增荷载易造成下挠超标的区域增设加固杆件调整整体刚度；同步计算温差、地震作用下侧向变形，避免改造后网架刚度突变引发局部次生内力。

抗震改造建模特殊处理

若项目同步开展抗震加固，建模时准确输入场地类别、抗震设防烈度升级参数，考虑原有结构损伤带来的刚度衰减，增设抗震支撑、支座限位加固构件参与地震内力计算，核算多遇、罕遇地震工况下新旧构件塑性发展、节点抗脆断能力。

四、建模后成果输出与优化调整要点

新旧结构内力对比可视化区分

利用图层、应力云图区分原有构件、加固构件、换构件受力状态，直观定位高应力、变形超限薄弱区域，针对多处内力不满足的区域迭代调整加固方案，增减加固杆件、调整节点补强形式、优化支座加固构造，重新建模复算直至全部指标合规。

施工阶段建模验算

单独建立网架加固施工临时工况模型，模拟高空吊装加固构件、临时支撑顶撑、局部卸荷施工工序，核算临时支撑受力、原有网架卸荷后的内力变化，防止施工加载过程中原结构杆件失稳断裂，确定合理卸荷与加固施工顺序。

模型成果配套技术资料整理

建模完成后同步输出几何模型图纸、构件材料参数表、全部荷载工况组合文件、新旧构件应力变形计算云图、杆件承载力验算明细、加固点位标注图，所有建模参数与现场检测、加固方案一一对应，作为加固施工图设计、审图、现场施工的完整依据。

五、建模常见规避误区

不可直接采用全新网架理想模型简化受损原有结构，忽略锈蚀、变形、截面折减带来的内力偏差；

不简化节点连接刚度，单一铰接建模会大幅低估节点附加弯矩，造成加固设计承载力不足；

不遗漏改造新增荷载、温差、沉降、升级抗震等附加工况，仅核算原始设计基础荷载会导致加固方案偏于不安全；

新旧加固构件不可简单叠加截面，忽略界面滑移、腐蚀带来的协同受力折减；

不忽略施工临时工况验算，仅核算完工使用阶段受力，易出现施工过程结构安全隐患。
