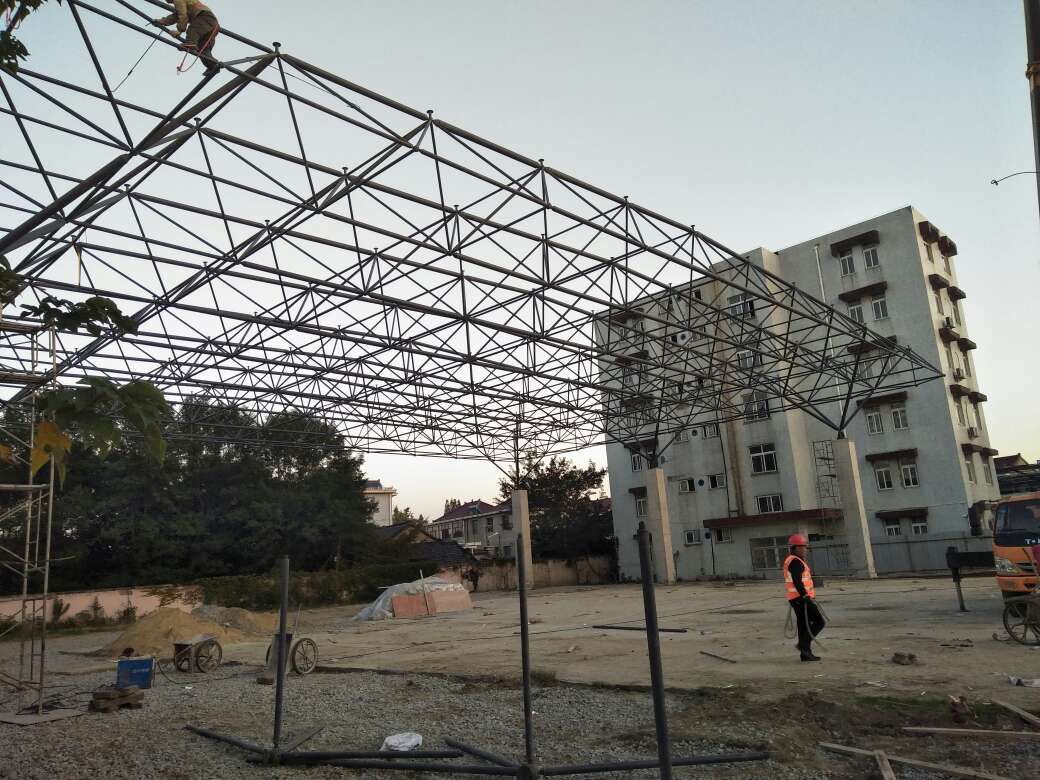

网架杆件数控下料完整工艺标准

本标准依据《空间网格结构技术规程》JGJ7-2010、《钢结构工程施工质量验收标准》GB50205-2020 编制，适用于螺栓球、焊接球网架钢管杆件数控定长下料、相贯线坡口一体化切割，覆盖前期预处理、数控编程、装夹切割、端面坡口、尺寸精度、成品处理、全过程质检整套工艺。

一、下料前期预处理工艺标准

原材料核验与矫正

钢管进场核对牌号、壁厚，下料前全数检查弯曲、椭圆变形，采用校直设备机械矫正，杆件直线度、局部弯曲不得超标，椭圆度严格控制；管材表面浮锈、油污、氧化皮、凸起焊渣必须清理干净，防止切割过程堵塞割嘴、造成切口凹凸缺陷。低温环境下料严控温度区间，低合金钢材低温时段禁止热切割，避免切口产生淬硬微裂纹。

下料余量预留

数控编程阶段必须提前计入焊接收缩余量，结合焊接工艺试验确定余量数值，螺栓球杆件预留锥头、封板焊接收缩量，焊接球相贯杆件预留球面贴合焊接变形余量，统一计入杆件理论定长，不允许批量切割后二次截尺改长。

设备校准

每日开工前校准数控切割机轨道平行度、割炬垂直度、旋转同心度、激光定位系统，五轴相贯切割机核查摆动轴角度精度，锯切设备校准锯片同轴度，校准完成试切首件，合格后方可批量生产。

二、数控编程与参数设定标准

深化建模与程序编制

依托网架深化图纸建立三维模型，录入管径、杆件长度、相交夹角、坡口形式、钝边厚度等参数，自动生成数控切割轨迹代码；区分直切定长杆件、焊接球相贯杆件两类程序，同规格杆件统一参数存档，严禁人工随意改动程序轨迹。

切割方式选用

薄壁常规杆件选用数控等离子切割，厚壁杆件采用数控火焰切割，高精度短杆件采用数控金属锯切；焊接球杆件统一使用五轴联动数控相贯切割机，实现曲面与坡口一次成型，禁止三轴简易设备加工复杂相贯坡口。

速度与割嘴匹配

按照壁厚匹配割嘴规格，薄壁管低速匀速切割，厚壁管分段控速，相贯曲线圆弧区域放缓进给速度，直线段稳定匀速，规避热变形、切口烧塌、坡口不均问题。

三、管材装夹定位工艺标准

采用液压 V 型夹具全段夹持，夹持位置避开切割区域，两端预留合理夹持长度；装夹全程激光对中校准管材中心轴线，管材与切割旋转中心完全重合，夹紧力度适中，既杜绝切割震动偏移，也防止薄壁钢管挤压变形；批量加工同规格杆件统一定位基准，每根杆件同心度一致。

四、切割成型与坡口工艺标准

1. 直切杆件（螺栓球配套杆件）

端面与杆件轴线严格垂直，切口倾斜幅度严控在极小范围；端面平整顺滑，无崩口、缺棱、熔瘤、夹层裂纹；壁厚达到规范限值时统一加工焊接坡口，坡口角度、钝边尺寸严格按照焊接工艺评定执行，坡口坡面平整无锯齿状起伏。

2. 相贯杆件（焊接球配套杆件）

相贯曲面连续顺滑，无局部凸起、凹陷、突变折痕；依据相交夹角分区差异化控制坡口，夹角偏小区域加大坡口角度、缩小钝边，夹角偏大区域平缓设置坡口，后期全熔透焊接；坡口与相贯线同步成型，不允许切割后手工打磨修整坡口角度。

3. 切口通用硬性要求

所有切割断面无分层、夹渣、纵向裂纹，切口内侧挂渣、飞溅氧化物，禁止出现深度凹坑；热切割形成的淬硬薄层、毛刺必须打磨剔除，避免焊接时诱发裂纹。

五、尺寸精度硬性验收标准

杆件总长：成品杆件包含锥头、封板的整体长度严格遵循规范公差，超长杆件公差适度放宽，全程以理论球心距为基准控制杆件有效长度。

外形精度：杆件整体直线度、单段弯曲度、管径椭圆度均设置上限，切割后杆件不得出现肉眼可见弯曲扭曲。

坡口精度：坡口角度、钝边厚度设置合理偏差区间，相贯坡口各处角度均匀统一；端面平整度、切口粗糙度满足焊接施工要求。

特殊管控：杆件不允许随意接长，确需接长严格控制接长比例与焊缝位置，对接端面平整度与坡口同步达标。

六、切割后成品处理工艺

打磨清理：使用角磨机、砂轮统一打磨端面、坡口、内外管壁毛刺、氧化皮，坡口根部打磨顺滑，杜绝尖锐棱角、残留熔渣。

标识标注：每根杆件标注编号、规格、长度、使用区域，钢印或油漆标识牢固清晰，与深化图纸一一对应，分类分区摆放，防止混料错用。

防护存放：杆件两端轻套防护护套，堆放垫高防潮，避免磕碰划伤端面与坡口，沿海项目做好临时防尘防盐雾遮盖。

七、全过程质检管控标准

执行首件检验、过程巡检、完工终检三级检验制度：首件切割完成后全维度测量尺寸、坡口、端面质量，合格才可批量下料；生产中定时抽样复测；整批次下料完成后随机抽检，不合格杆件单独隔离标记，分析设备、程序原因整改，缺陷杆件打磨修整依旧不合格直接报废，严禁流入组对焊接工序。
