网架屋面安装光伏太阳能板

一、前期结构验算核心要求

网架原有设计一般只考虑屋面自重、风雪、检修等常规荷载，光伏组件、支架、线缆都会增加额外荷载。首要工作就是复核网架整体与杆件、节点的承载能力。

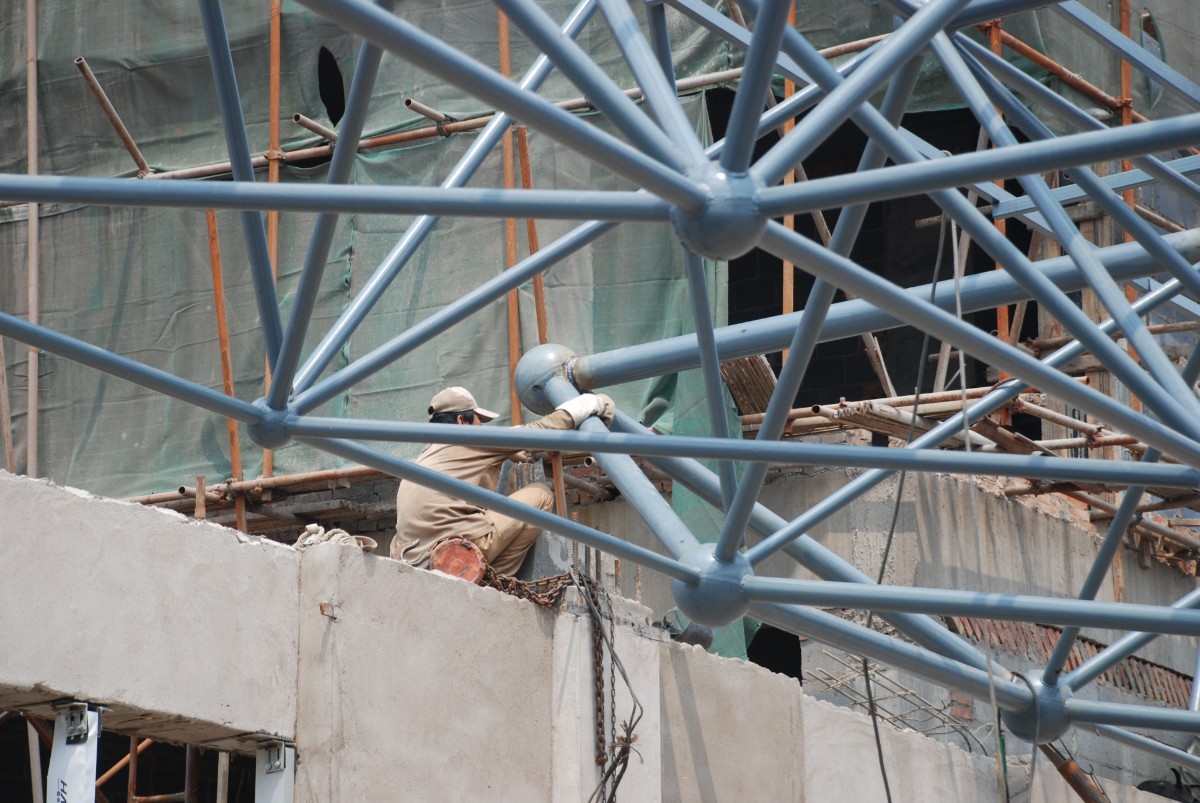

需要核算新增荷载作用下各杆件应力、变形，复核螺栓球或焊接球节点、支座、锚栓受力。原有网架承载力不足时，要对杆件或者支座做加固处理，严禁直接在原有网架上直接加装光伏，避免长期过载造成杆件变形、节点破坏。同时还要考虑光伏带来的风吸力，光伏板会改变屋面风荷载分布，风掀作用会传递给网架结构。

二、支架固定方式与禁止做法

不允许直接把光伏支架焊接在网架杆件、球节点上，焊接会损伤杆件母材，破坏原有防腐涂层，产生焊接残余应力，容易造成杆件后期开裂锈蚀。

常规做法优先固定在屋面檩条上，荷载通过檩条传递至网架。如果必须与网架构件连接，应采用专用抱箍夹具夹持杆件，依靠摩擦力固定，不打孔、不焊接，夹具接触面设置垫片保护防腐层。夹具选型要匹配杆件管径，防止发生滑动。

三、屋面防水与防腐保护

原有屋面防水体系不能被支架安装破坏，支架底座位置做好防水密封处理，避免雨水渗漏进入建筑内部。

网架本身防腐涂层，在夹具安装施工过程中若出现磕碰破损，必须及时补涂防腐涂层。光伏支架、抱箍夹具要选用耐腐蚀材质，不同金属接触位置做好隔离，防止电化学腐蚀，避免长期使用后连接件锈蚀失效。

四、排布与荷载布置要点

光伏板排布尽量做到荷载均匀分布，避免集中堆载在网架局部区域，局部荷载过大容易造成网架局部杆件超应力。要预留屋面检修通道，方便后期光伏检修，同时也兼顾网架自身构件检查维护。

还要考虑排水，光伏板排布不能阻碍屋面排水路径，防止屋面积水加大屋面荷载。

五、后期运维注意事项

后期不能随意增加光伏组件数量，不能私自改造支架。定期检查抱箍有无松动、滑移，杆件防腐有无破损，同时监测网架挠度变形。光伏线缆做好防护，避免长期摩擦磨损，减少火灾隐患。

六、特殊情况
