网架工程质量好坏，普通人从外观上能简单分辨吗？

很多人认为网架属于钢结构工程，质量优劣只能依靠检测设备与技术人员判定，普通参观者没有办法分辨好坏。实际上网架的施工工艺、构件加工细节、安装规整程度，都会直观体现在外观层面。普通人不需要掌握复杂的结构计算知识，通过肉眼观察，就可以初步筛查出明显的质量缺陷。当然外观观察仅能做初步判断，内部隐蔽缺陷依旧需要机构核验，下面从构件外观、拼装成型状态、焊缝与涂装、附属配套部位四个部分，讲解普通人肉眼可识别的质量辨别要点。

一、零部件构件外观，看基础加工做工

网架由大量杆件、球体等零部件组装而成，构件本身的做工是工程质量的基础，很多质量隐患从零部件阶段就已经显现。普通人观察时，可以先看散件或者已经安装到位的杆件与球节点。

合格的杆件表面整体平整顺滑，不会出现明显的磕碰凹坑、严重变形弯折，管材外壁没有大面积的锈蚀起皮。杆件两端的封板或者锥头和杆件结合紧密，接口位置没有错位、翘边的情况，管口不会出现毛刺、裂口。如果看到杆件出现明显弯曲鼓瘪，管材表面锈迹成片剥落，端部构件松动错位，就属于做工较差的表现。

再看核心的球节点，球体表面应当圆润规整，球面各处没有很深的砸痕、裂纹。球体上面的螺栓孔排布规整，孔口边缘平整，不存在崩口、缺肉的现象。劣质加工的球体，会存在表面凹凸不平，孔洞周边有崩裂缺损，球体存在磕碰形成的深坑，这些肉眼就可以直接发现。构件上不允许存留大量焊渣、毛刺边角，粗糙的加工痕迹，代表前期加工管控不到位，会为后期使用埋下隐患。

二、整体拼装成型状态，观察整体排布规整度

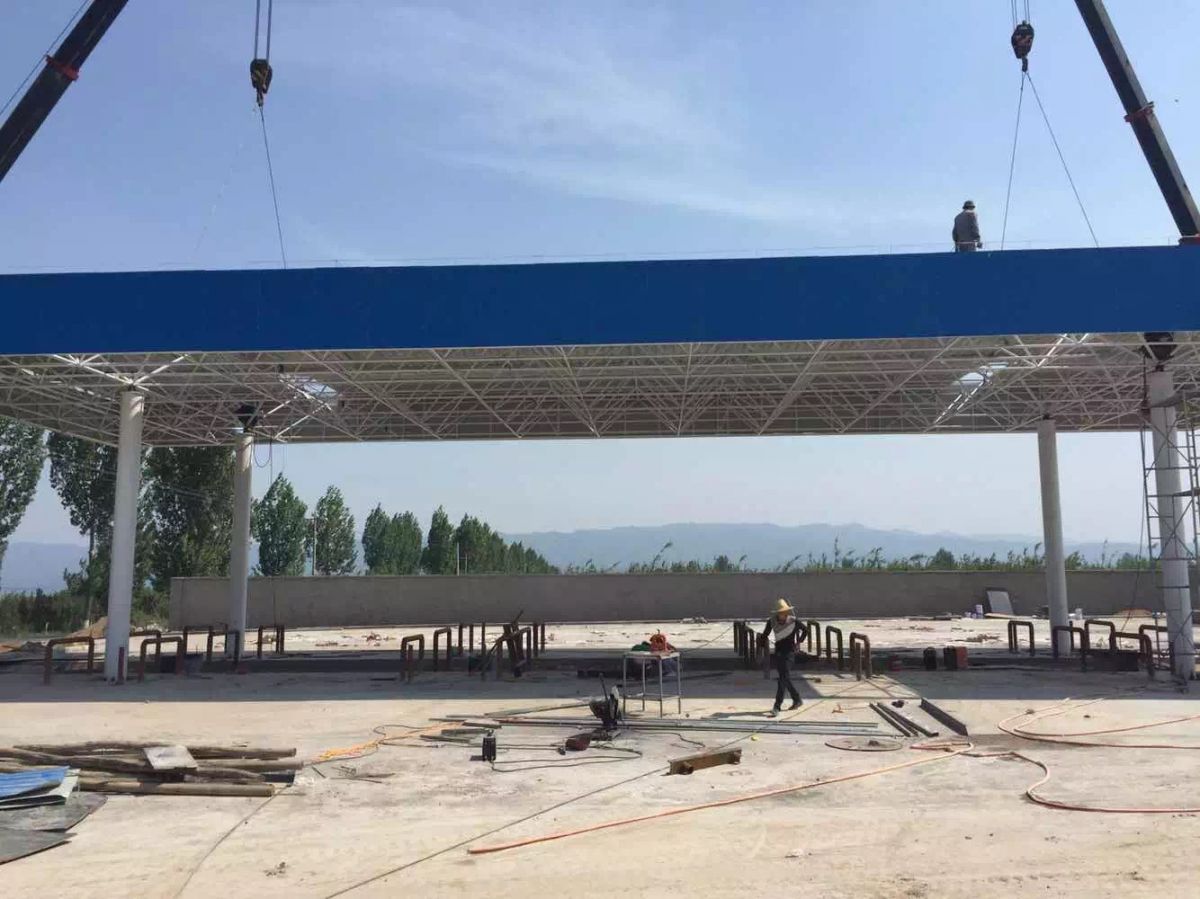

零部件合格，不代表现场拼装施工到位，网架整体成型之后的排布状态，是普通人容易观察的部分。站在地面仰视整个网架，从宏观视角看整体形态。

质量合格的网架，整体曲面或者平面过渡流畅自然，杆件排布整齐有序，同类杆件走向统一，网格形态观感协调。整片网架不会出现局部明显的塌陷、凸起，没有一部分网格挤压扭曲，另一部分网格过度撑开的情况。各个节点球体所处位置顺直，不会出现个别球体突兀偏移，造成周边杆件强行掰扯变形。

质量较差的网架，肉眼就能看见局部杆件歪扭，网格形态大小参差不齐，局部区域网架高低起伏错乱。部分杆件被强行弯折强行就位，杆件出现非设计本身的弯曲形变。网架整体看着扭曲别扭，局部位置明显下坠隆起。这类现象大多是现场拼装不到位，安装顺序出错，强行硬怼拼装造成。强行拼装会让杆件内部产生看不见的附加应力，后期遇到风雪荷载，容易出现构件损坏。

同时还要观察支座位置，网架落在支撑结构之上的支座，摆放姿态应当端正，支座底板和支撑顶面贴合严实，不会出现悬空翘边。如果支座歪斜，底板一角悬空，缝隙肉眼清晰可见，属于很直观的施工缺陷。

三、焊缝与防腐涂装外观，辨别防护做工水平

钢结构网架怕锈蚀破坏，焊缝又是应力集中的关键位置，涂装和焊缝的外观，直接反映工程防护质量。普通人不用探伤，只看外露的焊缝和漆面。

合格焊缝成型饱满匀称，焊道过渡平滑，焊渣清理干净，表面没有密集气孔、裂纹，不会出现断断续续的虚焊。焊缝宽窄均匀，不存在局部堆焊过高，也没有焊缝缺口漏焊。反观劣质焊缝，表面遍布孔洞裂纹，焊渣堆积厚厚一层没有清理，焊缝断断续续，有的地方几乎看不到焊肉，有的位置堆焊凸起一大块。

防腐涂装是网架的保护层，涂装表面色泽均匀，漆膜完整顺滑。杆件、球节点各个角落都被涂料覆盖，不存在漏涂露底的地方。漆膜不起皮、不起泡，没有成片流挂堆积。很多粗糙工程，会出现构件边角、球孔周边漏涂，漆面流淌结块，局部漆膜鼓包起皮，轻轻敲打就会出现漆膜脱落。部分现场补漆位置随意涂抹，新旧漆面界限混乱，遮盖敷衍。一旦漆膜破损，钢材很快就会发生锈蚀，慢慢侵蚀整个网架结构。已经出现锈点锈迹的部位，说明防腐已经失效，需要格外留意。

四、附属细节部位，发现容易忽略的质量线索

很多人只看网架主体，忽略附属细节，而细节位置恰恰容易暴露工程的质量管控水平。

首先看螺栓外露情况，螺栓球网架依靠高强螺栓锁紧，安装到位后螺栓拧入球体内部，外露丝扣应当处于合理状态。现场如果大量螺栓外露丝扣过长，或者螺栓完全没有拧到位，缝隙很大，就是安装不到位的直观表现。螺栓的封盖也应当装配，不能大量缺失，封盖起到保护螺栓防锈的作用，大量缺失属于施工疏漏。

其次看网架与屋面围护的衔接位置，网架之上铺设屋面板材，二者交接位置做工，同样可以参考。屋面板搭接顺直，密封胶涂抹均匀饱满，不会出现胶体开裂、断胶、胶体大量外溢。如果胶条断断续续，到处开裂脱落，板件翘曲松动，侧面反映整个项目施工管理粗放。

另外观察网架的边角、悬挑区域，这些位置受力复杂，工程会重点处理，杆件节点规整完好。劣质工程往往边角位置敷衍了事，磕碰损伤多，涂装破损，构件变形问题集中出现。

补充说明：外观只能初步筛查，不能替代检测

需要客观说明，肉眼外观检查只能排查看得见的明显缺陷。有很多内在质量问题，依靠眼睛无法分辨。例如螺栓内部拧紧程度、焊缝内部的夹层裂纹、钢材材质是否达标，这些都需要工具检测。

有些网架外观看着规整漂亮，但是内部螺栓没有拧紧，焊缝内部存在隐患，从外表完全看不出来。普通人通过外观，只能筛掉做工粗糙、缺陷外露的劣质工程，不能单凭外观直接判定网架完全合格。如果是重要建筑，依旧需要交由技术人员开展完整质量核验。

综合来看，普通人通过观察构件加工、整体拼装形态、焊缝涂装、各类附属细节，就可以完成网架工程的初步分辨。外观粗糙错乱，细节漏洞百出的网架，内在质量大概率同样堪忧；外观规整细致，每一处细节都处理到位的网架，代表施工管控加严谨，整体质量的可靠程度会高。
