网架二次深化，需要土建基础提供哪些数据？

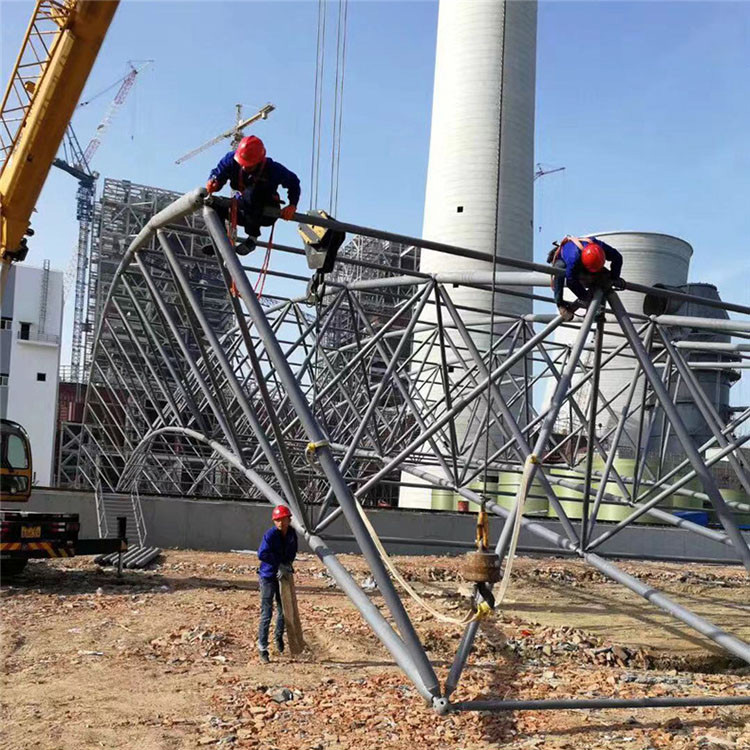

网架二次深化，需要土建基础提供哪些数据？网架二次深化设计工作，不能孤立针对网架杆件、球节点开展建模与绘图。下部混凝土支承柱、柱顶预埋件是网架整体荷载向下传递的根基。部分网架项目构件加工完成运抵施工现场，才暴露出支座点位错位、预埋件锚筋与柱主筋干涉冲突、支座底板悬挑柱顶等一系列问题，只能依靠现场切割、加厚垫板调位，既造成工期延误，也会产生隐蔽安全隐患。该类问题很多并非单纯土建施工问题，而是网架深化前期，没有完整收集土建图纸资料，未获取土建完工后的实测复测数据，直接依据理论图纸输出网架加工详图。山东邹唐建工结合厂房、干煤棚、LNG 加气站、体育馆大量网架项目实操经验，梳理网架二次深化阶段，土建应当提供的全套图纸、实测数据以及技术约束条件。

网架深化需要两大类输入资料：类为土建正式设计图纸资料，用于前期三维建模推演、预埋件校核；第二类是土建混凝土浇筑完成后的现场实测复测成果，用来修正深化模型与加工图纸，二者缺一不可，不可以单纯依靠图纸理论尺寸直接输出生产加工图纸。

一，土建设计图纸资料，应当在深化建模启动阶段收集。包含下部支承结构全套施工图以及 DWG 电子文档：支承短柱、混凝土柱、承台、基础梁图纸，包含柱截面尺寸，柱顶构造，柱子内部钢筋布置图纸尤为重要，深化阶段用来预判预埋件锚筋是否会与柱主筋发生干涉冲突。缺少钢筋图纸，极易造成后期现场切割锚筋，削弱预埋件锚固性能。同步收集柱顶预埋件原始设计图纸，明确预埋板板厚、长宽，锚筋直径、数量、布置方位，锚栓定位尺寸；区分固定支座、单向滑动支座、双向滑动支座，明确滑动支座预埋板规定滑移方向。获取项目总定位图纸，建筑控制轴线、±0.00 基准标高，各个支座柱顶理论标高，各个支座理论坐标，网架三维模型坐标系与土建建筑坐标系完全统一。如果支承柱、基础、预埋件发生设计修改，需要完整拿到土建设计变通知单，杜绝深化继续沿用过期旧图纸。

二，土建混凝土浇筑完成，网架加工出图之前，必须收集现场实测复测数据。图纸表达的是理论理想尺寸，混凝土浇筑作业客观上会产生施工偏差，必须用实测数据校验。每一个支承柱，实测柱中心点 X、Y 平面坐标，和理论坐标对比统计偏移数值；逐个测量柱顶实际完成标高，统计柱顶之间高差，用来确定深化图纸中支座调平垫板厚度。每一块柱顶预埋板，实测中心点、四角坐标，预埋板顶面实际标高，预埋板平面旋转角度，预埋板实际外形，锚栓位置偏差；对于单向、双向滑动支座，不能只看中心点，必须核对预埋板旋转角度以及滑移方向，一旦角度错位，支座温度滑移功能直接失效。同时实测混凝土柱顶实际成型外轮廓尺寸，校核支座底板摆放位置，避免支座底板悬挑出柱顶边缘，造成支座局部悬空承压。

三，土建同步需要提供技术约束参数。各个支座的受力指标，每个支座竖向反力、水平剪力、抗拔力；支座类型，固定、单向滑动或者双向滑动；滑动支座允许大滑移量，位移方向，作为支座、预埋板、锚栓验算依据。支承构件混凝土强度等级，用于复核预埋件锚筋锚固承载力。土建周边构件条件，连梁、防火墙、预留洞口位置，用于开展三维合并碰撞检查，防止网架球、腹杆与土建构件发生空间干涉。土建原始测量基准控制点、水准点，网架现场安装放线，必须沿用统一测量基准。

四，拿到全套土建资料之后，深化设计需要完成闭环校验。统一网架模型与土建坐标系，逐项比对支座理论坐标、实测坐标、标高偏差；复核预埋板与网架支座底板匹配关系，预判锚筋与柱主筋干涉，优先调整预埋件锚筋排布，严禁现场切割锚筋；滑动支座重点校验滑移方向，不允许随意旋转预埋板；校核柱顶外轮廓，支座底板不得悬挑出混凝土柱顶面。如果实测偏移已经超出规范允许偏差范围，深化单位无权私自改动网架构件，应当提交建设单位、原设计单位评估，必要履行正式设计变流程。

工程高频误区：仅使用土建理论图纸开展深化，不收集土建完工实测数据，理想化建模，现场预埋件偏移构件无法就位；缺少柱钢筋布置图，预埋件锚筋与主筋冲突，现场切割锚筋；只核对预埋板中心点坐标，忽略滑动支座旋转角度，支座滑移失效；忽略柱顶实际外形，支座底板悬挑出柱顶面；土建已经出具变，深化继续使用旧版图纸，整套深化成果失效。

网架二次深化，土建基础支承条件是重要前置输入条件。设计图纸加现场实测数据双闭环校验，才能够从源头规避支座错位、预埋件干涉等现场问题。山东邹唐建工开展网架二次深化工作，完整收集土建全套资料，逐项开展校核，实测偏差超规范及时提请原设计确认，将隐患化解在图纸阶段。
