网架节点承载力试验适用情形说明

网架节点承载力试验适用情形说明，网架节点作为空间网格结构传力构件，节点承载力试验用于评定螺栓球、焊接球节点的极限受力性能，是网架工程质量管控的重要环节。山东邹唐建工结合现行国家标准，对网架节点承载力试验需要开展的适用情形整理如下。

一、需开展节点承载力试验的情形

1.采用新型节点构造、全新加工工艺，无有效型式检验报告，应制作试件开展节点承载力试验。

2.建筑结构安全等级一级，或者跨度不小于 60 米网架、网壳工程，需要核验节点承载力。

3.节点原材料、配套管材、高强螺栓发生重大变，原有型式试验报告不再适用，应重新开展节点承载力试验。

4.建设单位、监理单位对节点成品质量存在疑问，提出专项检测要求。

5.既有网架改造加固项目，需要节点承载力试验数据支撑加固方案设计。

6.设计文件明确提出节点承载力试验相关要求。

二、试验内容与试样要求

焊接空心球节点，采用球与配套钢管焊接形成试件，开展轴心受拉、轴心受压承载力试验。螺栓球节点选取受力不利螺孔，开展螺孔抗拉承载力试验。每组设置 3 个试件，试验工作由具备 CMA 资质第三方检测机构实施。试验指标不满足规范要求时，需要分析原因，整改后重新试验。

三、工程管控要点

焊缝探伤检测与节点承载力试验属于两项独立检测。焊缝探伤排查焊缝内部缺陷，节点承载力试验验证节点极限承载能力，两份报告不可相互替代。项目实施阶段，提前核查节点型式检验资料，降低竣工验收阶段资料缺失带来的影响。

山东邹唐建工参与多类型网架工程建设，在项目前期梳理节点相关试验资料，核对型式检验报告有效性，提前规划检测工作，配合项目完成各阶段验收。

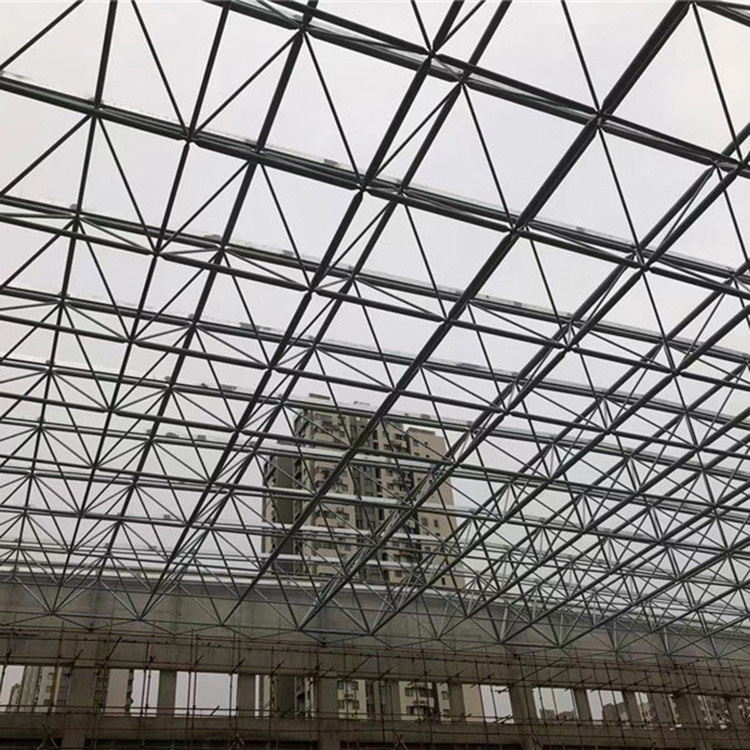

山东邹唐建工｜大跨度网架标准化实测验收现场
