桁架与网架的区别图解

桁架结构与网架的都是常见的建筑结构形式，站在外行的角度，两者的相同点，都是由金属材料连接而成，怎么区分桁架与网架？什么时候用网架，什么时候用桁架？

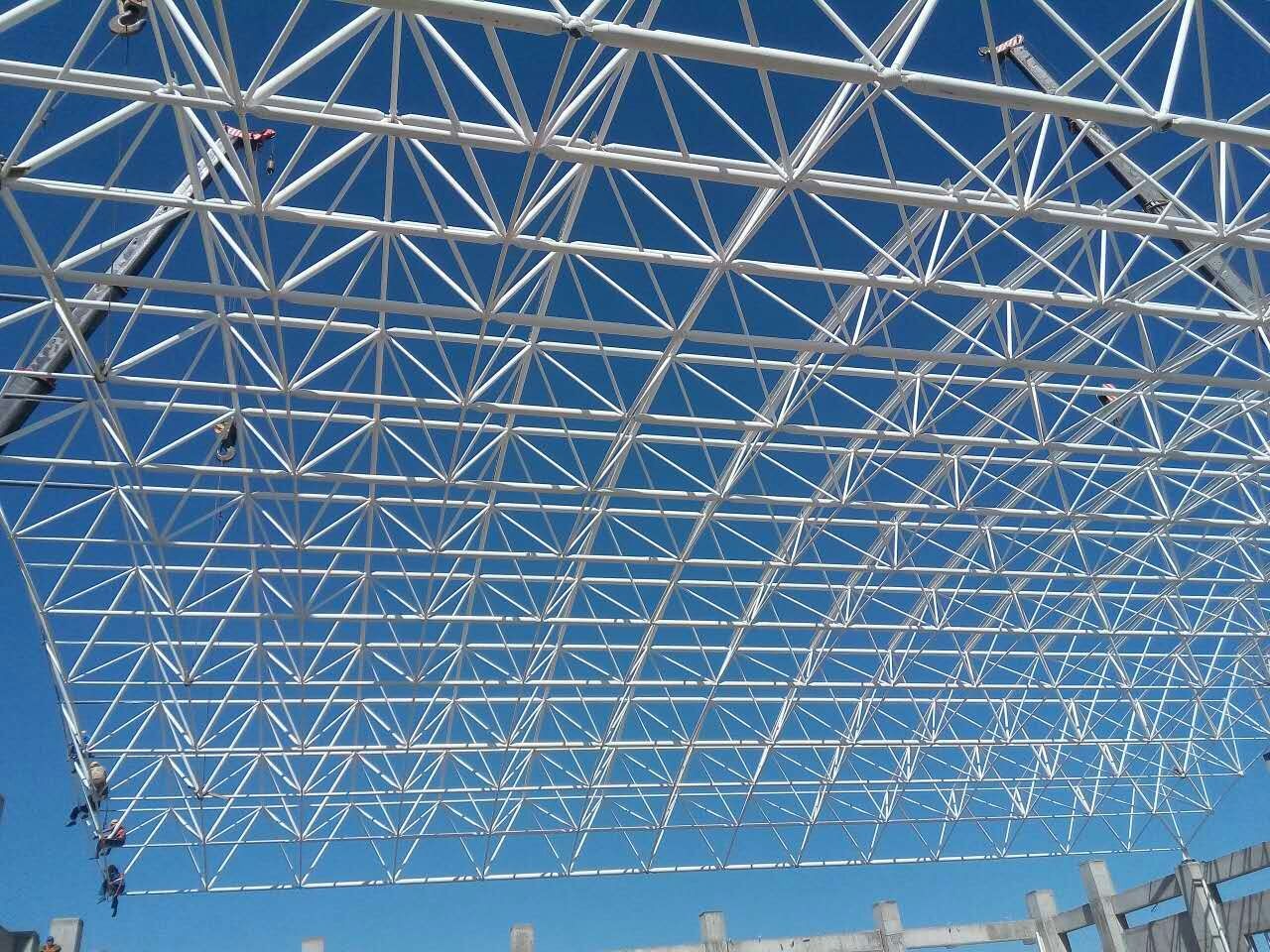

桁架结构与网架的常见形态◆网架常见的有三角锥，三棱体，正方体，截头四角锥等形状，一般有螺栓球节点，焊接球节点等，是一种空间架构。

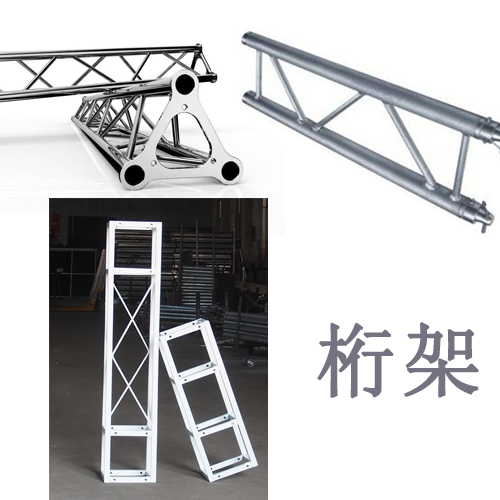

◆桁架一般有单排桁架，三角桁架，四边形桁架，我们常说的桁架就是四边形桁架，也是用的很广泛的一种桁架。常用的有钢桁架、铝合金桁架。

桁架结构与网架的受力

◆桁架结构是我们常说的一种平面结构，需要有底座等外力的支撑才能形成稳定结构，是单向受力体系。

◆网架可以周边支撑，多点支撑，面内刚度大，属于双向受力体系。

桁架结构与网架的特点

◆桁架的优点是杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料，减轻结构重量。桁架结构是在网架结构的基础上发展起来的，与网架结构相比具有其独特的优越性和实用性，结构用钢量也较经济。

◆网架具有空间受力、重量轻、刚度大、抗震性能好等特点，缺点是汇交于节点上的杆件数量较多，制作安装较平面结构复杂。

桁架结构与网架的应用

◆桁架结构主要承受轴向拉力或压力，故适用于舞台搭建、广告架、背景架、音响灯光架、桁架篷、屋架、桥梁、起重机架等。用于室外演出、展览展会搭建、桥梁承重及装饰，由于有桁架定制这一厂家服务，特殊规格及弧形的桁架能够通过桁架厂家完成特殊定制。

◆网架以其结点的特性，大多用于弧度结构及顶部，可用作体育馆、影剧院、候车厅等建筑的屋盖。
