空间网格结构体系简介

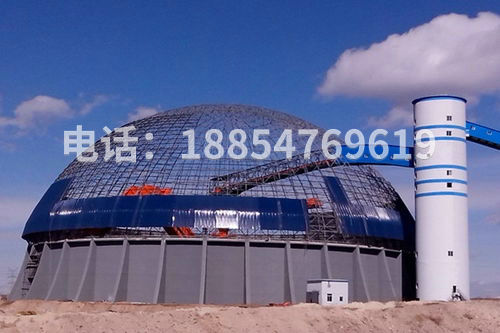

空间网格结构(space frame structures)是空间结构的一种，也是我国空间结构中发展快、应用广的结构形式。它是将杆件按一定规律布置，通过节点连接而成的一种空间杆系结构。

《空间网格结构技术规程》JGJ 7-2010 中的空间网格结构主要针对网架、网壳(含单、双层)两类形式，也包括组合网格结构(含组合网架和组合网壳结构)、立体桁架(拱架)、张弦立体拱架等形式。其中，网架为按一定规律布置的杆件通过节点连接而形成的平板型或微曲面型空间杆系结构，主要承受整体弯曲内力。网壳为按一定规律布置的杆件通过节点连接而形成的曲面状空间杆系或梁系结构，主要承受整体薄膜内力。构成网架的基本单元有三角锥，三棱体，正方体，截头四角锥等，由这些基本单元可组合成平面形状的三边形，四边形，六边形，圆形或其他任何形体。

网架根据组成形式主要分三类：

一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；

第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；

第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。

网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架，其中以钢网架用得较多。网架结构具有空间受力、重量轻、刚度大、抗震性能好等优点；可用作体育馆、 影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱网架结构距车间等建筑的屋盖。缺点是汇交于节点上的杆件数量较多，制作安装较平面结构复杂。
