钢结构网架图纸深化各项内容深度要求

一、杆件编号

需遵循统一、连贯的编制规则，区分不同规格、材质、连接形式的杆件，编号体系全程无重复。编号标注位置清晰醒目，与图纸视图、明细表格对应，同时结合构件分区、安装区域做分类标识，便于现场分拣、加工与追溯，不同类型杆件可通过编号规则直观区分。

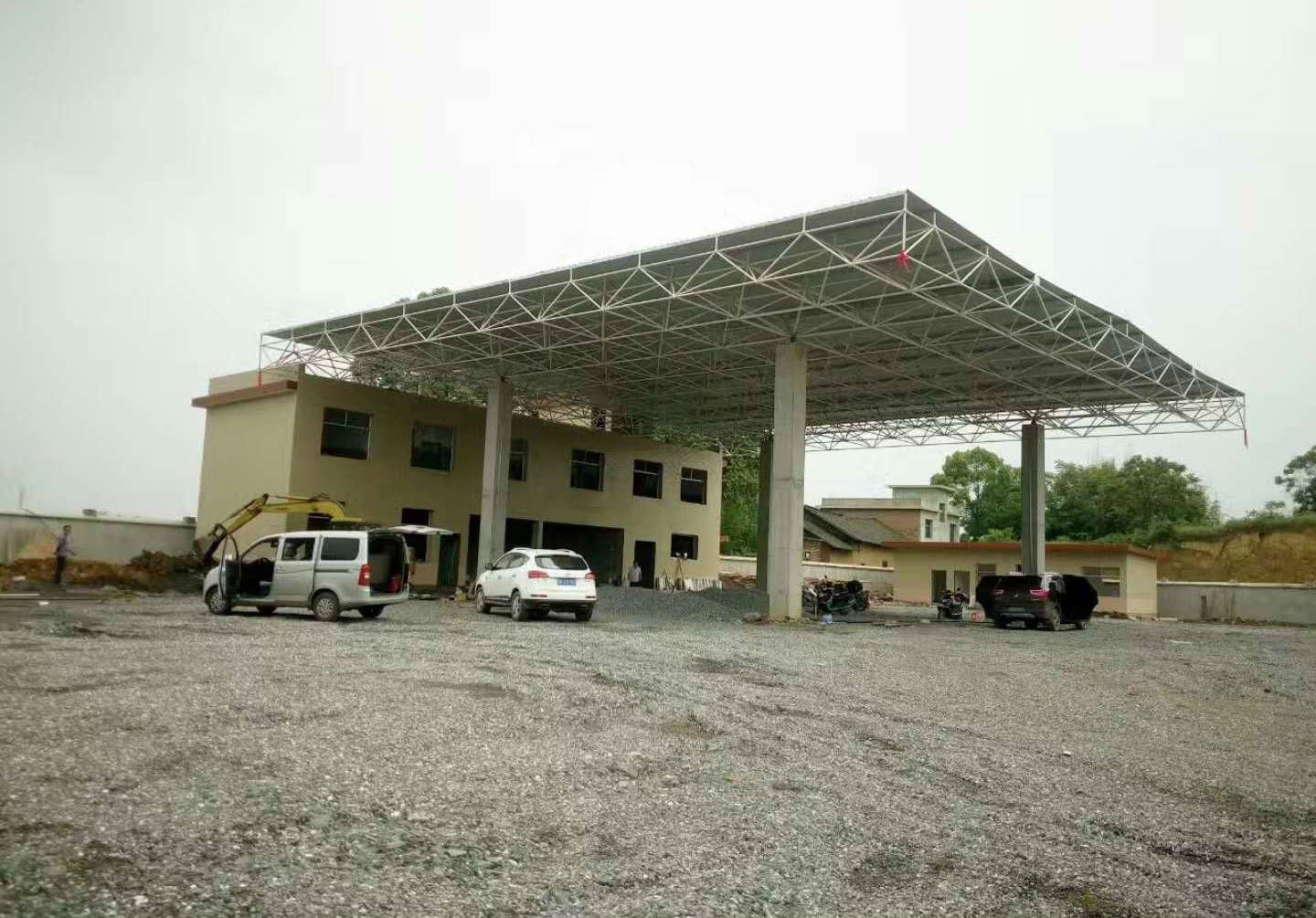

二、杆件加工图

完整表达杆件外形、端部构造、坡口形式、连接端口细节及制作工艺要求。明确构件材质、表面处理、加工精度与工艺标准，细化切割、打磨、开孔、拼接等工序的技术要求。视图表达完整，剖面、局部放大图按需配置，所有工艺细节、技术附注，可直接作为工厂生产依据。

三、拼装图

按整体分区、分块绘制，清晰展示网架单元组合形式、拼装顺序与对接关系。标注构件相对位置、对接缝隙、临时固定点位及拼装基准，区分地面预拼与高空拼装不同工况的图示要求。明确单元块划分边界、拼接节点构造、辅助工装使用位置，兼顾车间预拼与现场拼装的实操需求，整体布局逻辑贴合施工流程。

四、坐标定位

建立统一的整体坐标系，基准点位明确且全程统一。完整标注网架所有关键节点、支座、边界点位的定位信息，涵盖平面与竖向维度。区分整体定位、分块定位、支座定位，标注基准控制线、轴线对应关系，定位标注逻辑连贯，满足测量放线、安装校正的使用需求，同时标注点位校核依据。

五、材料清单（BOM）

分类梳理全部用料，按杆件、节点配件、连接件、辅材等类别划分条目。逐项标注构件名称、规格、材质、所属区域、对应编号及技术要求，条目分类规整、内容完整，与图纸构件一一匹配。补充材料标准、防护要求、配套配件明细，做到用料统计清晰，可直接用于采购、领料、成本核算与物资管理
