网架与下部混凝土钢柱圈梁的连接构造与受力传递

一、连接构造

网架与下部混凝土钢柱圈梁的连接构造，核心围绕支座节点、预埋件、衔接构件三个核心模块展开，各模块形成协同的整体衔接体系。

1. 支座节点构造：网架端部设置对应支座节点，节点形式适配网架杆件的交汇方式，可采用螺栓球节点、焊接球节点或板节点等适配形式，节点预留与下部结构衔接的接口，接口形式匹配后续连接构件的安装需求。

2. 预埋件与圈梁构造：混凝土圈梁内按对应位置布设预埋件，预埋件由锚板与锚筋组成，锚筋深入圈梁混凝土内部，与圈梁的受力钢筋形成协同，锚板表面平整，预留与连接构件对接的安装位。圈梁自身与混凝土钢柱形成整体浇筑的衔接，钢柱的纵向钢筋伸入圈梁内部，实现钢柱与圈梁的刚性衔接。

3. 中间连接构件构造：支座节点与圈梁预埋件之间，可设置过渡连接构件，常见形式为支座底板、加劲肋板、连接螺栓或焊接焊缝等。过渡构件的一端与网架支座节点固定，另一端与圈梁预埋件的锚板固定，形成完整的传力路径。加劲肋板按受力需求布置，强化连接部位的刚度与稳定性，避免连接部位出现局部变形。

二、受力传递

网架结构所承受的各类荷载，通过杆件体系汇聚至端部的支座节点，再经由连接构造完成向下部结构的逐级传递，形成完整的受力传导路径。

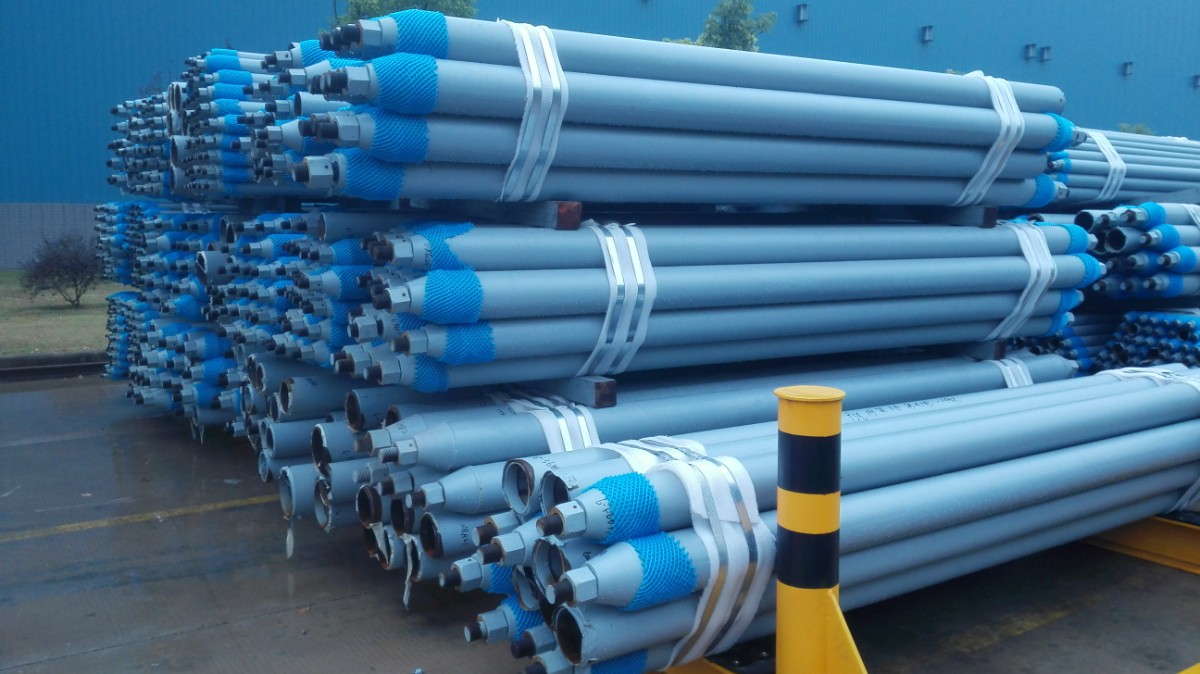

1. 荷载汇聚阶段：网架的自重、外部作用荷载等，通过网架的上弦杆、下弦杆、腹杆组成的受力体系，进行内力的分配与传递，终全部汇聚到网架周边的各个支座节点处，形成集中的支座反力。

2. 连接构件传力阶段：支座节点处的集中反力，通过与节点固定的过渡连接构件，将力传递至圈梁表面的预埋件锚板上。此过程中，连接构件的加劲肋、焊缝或螺栓等，完成力的均匀扩散，避免局部应力集中，力的平稳传递。

3. 圈梁与钢柱的传力阶段：锚板所承受的力，通过锚筋传递至圈梁的混凝土主体与内部受力钢筋中，圈梁将所承受的力进行二次分配，传递至与之刚性衔接的混凝土钢柱中，终由钢柱将全部荷载传递至下部的基础结构，完成整个受力传递过程。
