什么是空间网格结构？什么是钢结构网架？

一、空间网格结构

1. 核心定义

空间网格结构是一类由多根线性杆件按照规整几何规律，在三维立体空间内相互交汇、连接形成整体受力体系的空间建筑结构，区别于仅在单一平面受力的梁、平面桁架等平面结构，荷载传递不局限于平面范围，可向多个空间维度分散传导。

2. 本质受力特点

整体具备三维协同受力属性，任意一处承受的竖向、水平荷载，都会通过杆件形成多路径分流传递至支撑点位，不存在单一构件独自承担全部外力的情况。结构自身刚度均匀，抗变形、抗侧向扰动能力远优于平面构件，自重轻但整体稳定性突出，受力逻辑立体均衡。

3. 构成组成

主体分为杆件、节点连接件、支撑体系三大部分：

杆件：承受拉、压作用力的线性型材，材质可选用钢材、铝合金、木材等多种建材，并非钢材；

节点：杆件交汇的核心连接部位，是实现空间力传递的关键，将多根不同方向杆件牢牢整合为一体；

支撑：布置于结构底部或侧边，把整体网格体系的全部荷载传导至下部基础。

4. 分类范畴

空间网格结构是大类总称，包含多种细分结构形式，钢结构网架只是其中常用的分支，除此之外还涵盖网壳结构、立体桁架、空间桁架、组合网格结构等类型：

网壳：曲面形态的空间网格，贴合弧形屋面、穹顶造型；

网架：平面化的平板型空间网格，多应用于平直大跨度屋盖；

立体桁架：多榀桁架立体拼接而成的条状空间网格，多用于长廊、通道屋面；

组合网格：网格与板材、索件搭配形成的复合空间体系。

5. 适用场景与核心优势

适配无中间立柱的大开间建筑，密集立柱分割室内空间，室内视野完整通透。构件均可在工厂标准化预制，现场仅做拼装作业，施工工序简洁；造型可塑性强，既能做成平整屋面，也可组合成弧形、异形曲面；整体抗震性能，外力作用下内力分散，不易出现局部破坏。

二、钢结构网架

1. 核心定义

钢结构网架属于空间网格结构下属的平板式细分品类，全部受力杆件采用钢材制作，通过专用钢节点连接件在三维空间交叉拼接，形成平整板式的空间受力网格，是专门服务于大跨度平屋面的主流空间结构。

2. 和广义空间网格结构的从属关系

二者为包含与被包含关系：空间网格结构是宽泛大类，不限材质、不限曲面平板形态；钢结构网架限定两大条件，一是主材为钢材，二是整体外形为平板样式，属于空间网格结构里应用广泛、工艺成熟的一种。

3. 构造形式与排布逻辑

所有钢杆件遵循固定几何单元重复排布，基础几何单元重复延伸铺满整个屋面平面，上下两层平行钢杆件通过斜向钢腹杆相互连接，形成双层立体板式构造，上下层杆件分别承担拉、压作用，腹杆负责传递层间剪力，整套体系共同承载屋面全部荷载。

4. 节点与杆件材质特性

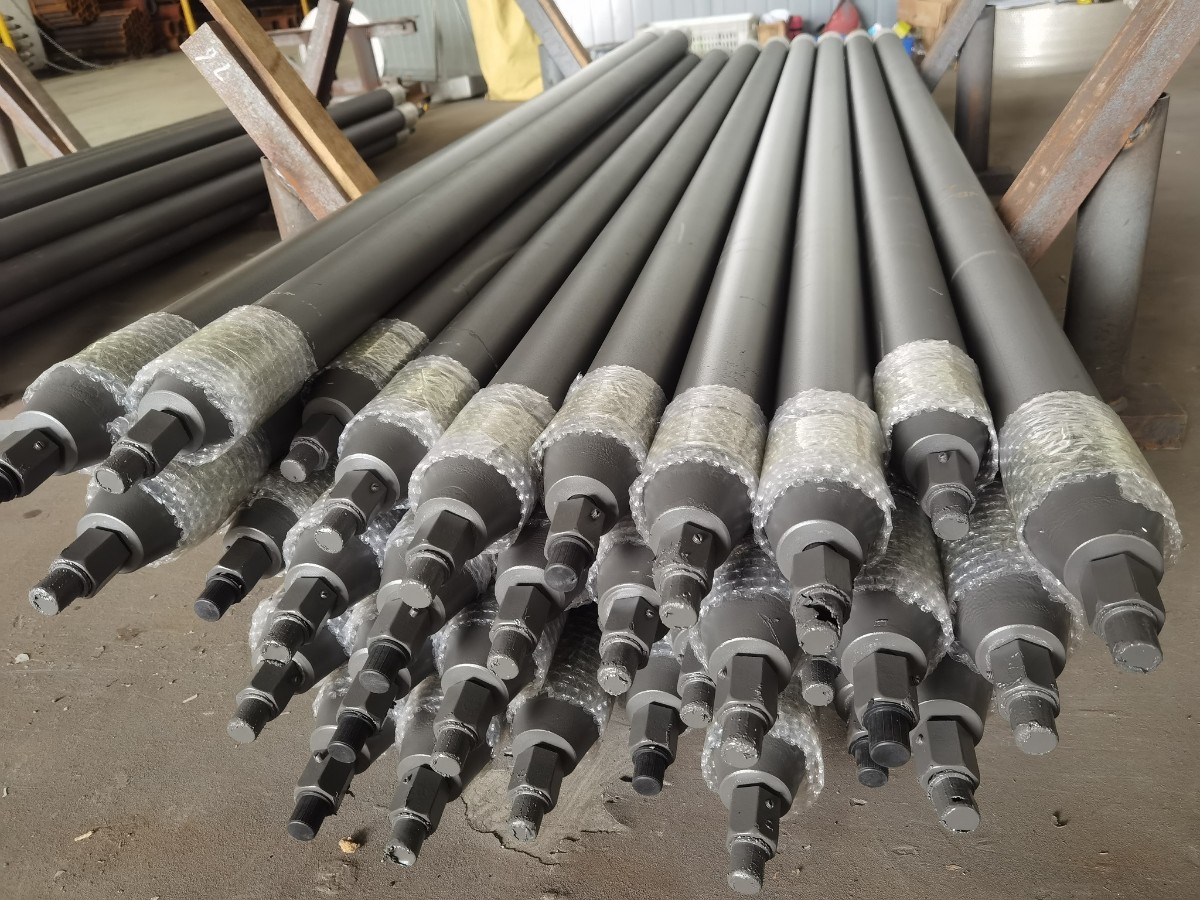

杆件统一选用各类成品钢制型材，节点配套钢制专用连接件，钢材本身强度高、韧性好，适配大跨度受力需求；钢构件统一做防腐、防火防护处理，长期户外、室内使用耐久度。全部构件规格统一标准化，预制加工精度可控，拼装互换性强。

5. 受力专属特性

作为平板型空间网格，荷载均匀分布时，整体变形均匀平缓，不会出现局部大幅下陷；水平风荷载、地震作用产生的侧向力，可通过立体杆件多向分流，不会集中在单一支撑点位；无主次梁区分，每一段钢杆件都参与整体受力，材料利用率高，相较传统钢屋架能大幅减轻整体自重。

6. 适用建筑场景

多用于体育馆、展厅、厂房、车站候车厅、大型商超等需要完整无柱大空间的平顶建筑，也可用于中庭采光顶、连廊平顶屋面；不适合大弧度穹顶类造型，弧形屋面一般选用钢网壳而非网架。

三、二者核心区分总结

范围层级：空间网格结构是上层大类，涵盖所有三维杆件组合结构；钢结构网架是下层细分产品，仅指钢制平板型网格；
