网架结构全套构件与配套配件详细组成

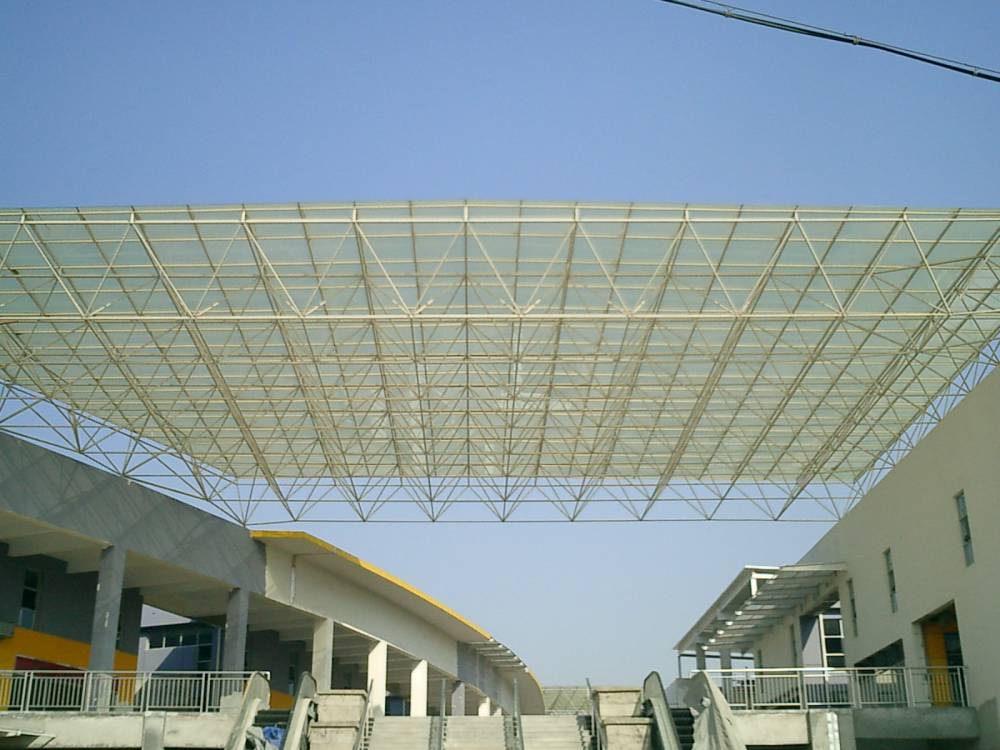

一、主体受力杆件构件

1. 弦杆构件

分为上弦杆件与下弦杆件两类，共同构成网架上下两层整体网格轮廓，是承担整体弯矩拉力与压力的核心构件。

上弦杆件排布于结构上部，直接承接屋面铺装、保温、采光板、积雪等全部竖向荷载，以受压受力为主；下弦杆件布置在结构底层，平衡上部荷载产生的拉力，整体受拉为主。杆件多采用无缝管材制作，两端统一加工适配节点的连接端头，表面做防腐处理，可根据受力需求调整管材壁厚与截面规格。

2. 腹杆构件

架设在上下弦层之间，起到传递荷载、维系整体空间几何形态的作用，分为竖腹杆与斜腹杆两种。

斜腹杆承担结构主要剪力，平衡跨中弯曲带来的侧向分力，受力状态随荷载变化交替承受拉、压作用；竖腹杆垂直衔接上下节点，辅助传递竖向荷载，稳定网格单元的竖向间距。三层网架会增设中层腹杆，分别衔接中间弦层与上下弦层，形成两套独立腹杆受力体系。

二、核心连接节点构件

节点是所有杆件交汇、传力的关键枢纽，整合多根杆件内力并均匀传导，市面上主流分为两类体系：

1. 螺栓球节点组件

整套配套构件完整，为装配式网架主流节点形式：

螺栓球体：整体锻打成型的实心球体，球体表面预留多组螺纹孔，可从任意方位对接不同角度杆件，适配各类网格排布形式；

高强度紧固螺栓：埋入球体内螺纹孔，外侧连接杆件端头套筒，依靠螺纹咬合传递杆件拉压力；

紧固套筒：包裹螺栓外部，一侧贴合杆件端头封板，拧紧后锁紧螺栓，同时遮挡内部螺栓起到防护作用；

封板与锥头：焊接在管材杆件两端，锥头缩小杆件端部截面，方便贴合球体曲面；封板用于管径偏小的杆件，封闭管材端面，预留螺栓穿过孔洞。

2. 焊接球节点构件

以空心焊接球体为核心，适用于荷载偏大、内力较强的网架工程：

焊接空心球：由两块半球钢板对焊成型，中空结构自重轻，球体外壁直接与杆件端头坡口焊接；

杆件坡口端头：管材端部加工坡口，与球体外壁熔透焊接，额外锥头套筒，依靠焊缝传递全部内力；

加劲内衬环：针对受力极大的球节点，球体内部增设环形加劲钢板，提升球体承压抗变形能力。

三、支座配套构件

布置于网架底部下弦节点下方，承接整体结构全部荷载并传导至下部混凝土支撑结构，同时释放温度变形、适应微小沉降，分为多类功能支座：

固定支座：限制全部水平与竖向位移，仅允许微小转动，用于建筑边角、受力边界位置；

单向滑动支座：仅放开单一方向水平位移，约束另一方向侧移，抵消温度伸缩产生的附加应力；

双向滑动支座：两个水平方向均可自由滑移，大面积网架中部大量使用，释放整体温度变形；

抗震减震支座：增设橡胶缓冲、阻尼构件，地震作用下消耗震动能量，降低网架杆件冲击应力；

配套支座辅件：包含支座底板、承压垫板、限位挡块、定位螺栓、防锈调节垫板，垫板用于现场找平，消除支撑面高低偏差。

四、屋面围护配套配件

依附网架上弦铺设，不属于受力主体，但为网架完整屋盖体系配件：

屋面檩条 / 支托：焊接或螺栓固定在上弦球节点上方，作为屋面板材的承载龙骨，垫高屋面面层预留排水坡度；

金属屋面板、采光板：铺设于支托上方，封闭屋面遮挡雨雪，透光区域选用透光板材；

防水密封配件：密封胶条、防水堵头、伸缩密封带，封堵板材拼接缝隙，防止渗水；

保温隔热辅材：保温棉、隔汽膜、保护层，填充板材下方，满足建筑保温防结露需求；

天沟、收边包角：屋面边缘排水构件，搭配固定卡扣、密封配件，完成屋面整体封边。

五、防腐与防护配件

全结构通用，杆件、节点长期耐久使用：

防腐涂层材料：底漆、中间防锈漆、面层防护漆，管材、球节点出厂前统一涂刷；

现场修补辅料：除锈砂纸、修补底漆、面漆，用于运输、安装磕碰破损位置补涂；

封堵防护配件：套筒密封盖、球孔封堵胶塞，封闭螺栓球螺纹孔洞，隔绝水汽锈蚀内部紧固件。

六、安装辅助配件

仅施工阶段使用，完工后部分保留、部分拆除：

拼接紧固耗材：高强度垫圈、防松螺母、防滑垫片，用于螺栓球组装锁紧，防止长期震动松动；

吊装临时配件：吊装吊耳、临时拉结杆件、支撑胎架，拼装阶段稳定网架单元，避免倾覆变形；

定位调节配件：临时限位卡具、标高调整垫块，现场拼装时校准网格尺寸与整体平整度。

七、附加吊挂配套构件

当屋面需要悬挂设备、管线、吊顶时增设：

吊挂连接件：焊接或螺栓固定于下弦球节点的吊耳、吊环；

吊杆、转接托架：衔接吊耳与下方吊顶、通风管道、照明设备，分散吊挂荷载至网架节点，避免杆件局部受力。
