网架结构局部集中荷载承载能力分析

一、网架本身具备承受局部集中荷载的基础能力

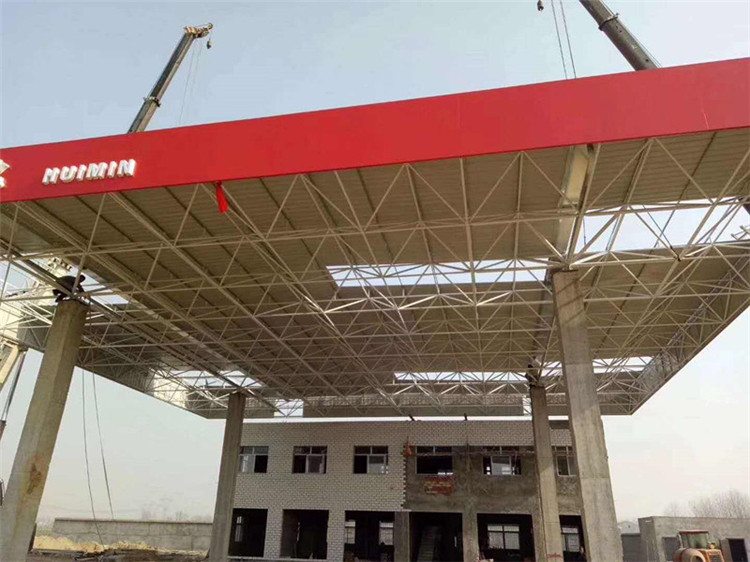

网架属于空间多向受力网格体系，区别于单一梁、单向桁架，荷载作用于某一处节点时，可通过周边多根杆件、相邻球节点向四周多路径分散传递内力，不会仅依靠少数构件单独受力。均匀布置的网格形成连续受力传递网络，单点荷载会分解为多组轴向拉力与压力分摊至大范围网架区域，天然具备分散局部荷载的结构特性，常规屋面检修、小型设备吊挂、轻型支架等局部集中荷载，在合理设计前提下均可稳定承载。

网架受力核心依托球节点传递力，所有外部集中荷载均要求优先作用在球节点位置，荷载经由球体均匀分配给交汇于该节点的全部杆件，受力传导平顺，不会在杆件中段形成局部弯折、剪切受力，契合网架只承受轴力的受力机理，这也是网架能够承接局部集中荷载的核心前提。

二、限制局部集中荷载承载上限的核心约束条件

1. 受力位置的影响

（1）荷载作用于球节点（有利工况）

集中荷载直接落在螺栓球、焊接球节点处，完全符合网架受力逻辑，内力可沿多向杆件同步扩散，同等荷载下构件应力水平低，可承受大幅度的局部集中作用，是设计中优先采用的布置形式。

（2）荷载作用于杆件杆身（不利工况）

若集中荷载直接压在杆件中间段，网架杆件仅设计承受轴向拉压，无抗弯承载储备，杆身会瞬间产生弯曲应力，极易出现杆件挠曲、凹陷变形，严重时直接弯折失效；同时杆身无节点分散力，荷载仅由单根杆件承担，不存在多向传力路径，极小的集中荷载就会造成构件损伤，属于设计严格禁止的布置方式。

（3）网架边缘、支座周边节点（薄弱工况）

网架边界、靠近支座的节点周边杆件数量少，传力路径不足，集中荷载难以向外侧大范围扩散，内力容易集中在少数几根杆件内部，同等集中荷载下杆件应力远大于网架中部区域节点，可承载的集中荷载幅度降低，大型设备、重型吊挂不宜布置在此类位置。

2. 网架自身构造规格约束

网格划分细密、杆件排布密集、节点交汇杆件数量多的网架，荷载分散路径多，局部集中荷载分摊好，承载冗余高；大网格、杆件截面偏小、壁厚偏薄的轻型网架，杆件单根受力储备有限，局部集中荷载会快速让杆件应力达到限值，可承受的集中荷载规模大幅受限。

焊接球与螺栓球节点承载能力存在差异，焊接球整体成型，球体整体性强，传递集中荷载时不易出现局部承压变形；螺栓球依靠螺纹传力，单点过大集中荷载易造成螺纹挤压损伤、套筒滑移，同等条件下螺栓球节点能承接的集中荷载低于焊接球。

3. 荷载作用形式与持续时长

短期临时集中荷载，如检修人员、临时施工机具，网架可预留充足安全余量承接；长期恒定集中荷载，如固定设备、长期储料支架，需要大幅加强节点与周边杆件，长期持续应力会让构件存在疲劳变形隐患。

冲击型局部集中荷载，如设备启停震动、重物坠落冲击，会产生瞬时附加内力，即便荷载数值不大，也会放大杆件应力，普通标准网架未经加强无法承受此类冲击集中荷载。

三、局部集中荷载过大带来的典型结构破坏形式

杆件轴力超限破坏

集中荷载无法充分扩散，少数杆件持续承受超高拉力或压力，受压杆件出现整体失稳侧向弯曲，受拉杆件内部应力超过钢材承受极限，出现塑性拉伸变形，终杆件断裂。

节点局部承压失效

集中荷载直接作用球体，球体表面产生局部压陷、开裂；螺栓球节点会出现套筒挤压变形、螺纹损伤滑丝，节点连接失效，荷载传递通道中断，引发局部网架塌陷。

次生变形连锁破坏

单点集中荷载造成节点竖向下沉，带动周边网格扭曲变形，相邻杆件出现附加弯曲应力，原本仅承受轴力的杆件叠加弯矩，形成连锁损伤，逐步扩大至整片网架区域。

支座偏心受力破坏

网架中部大型集中荷载会让整体受力重心偏移，支座出现不均匀竖向压力与水平推力，单侧支座超载、滑移，进一步加剧网架整体失稳风险。

四、需要增设专项加强措施的工况

当局部集中荷载规模超出网架基础承载能力时，需针对性优化构造，提升局部承载性能，常用加强手段分为几类：

1. 局部网格加密处理

在集中荷载作用节点周边缩小网格尺寸，增设辅助杆件，增加传力杆件数量，分散单点内力，降低单根杆件受力水平，扩大荷载扩散范围。

2. 局部杆件截面升级

荷载节点交汇的所有杆件换大截面、加厚壁厚的管材，提升杆件抗拉、抗压稳定性能，匹配集中荷载带来的大幅提升的轴力。

3. 增设局部支撑体系

在集中荷载正下方增设独立落地支撑柱，将大部分集中荷载直接传导至地面基础，大幅削减网架自身承担的荷载；无条件设置落地柱时，可增设上下弦之间的竖杆、斜杆形成局部小型桁架，强化局部受力单元。

4. 节点局部补强处理

焊接球节点增加球壳加厚层、增设加劲环；螺栓球节点加大球体规格、选用高强度配套螺栓，提升节点承压、抗滑移能力；荷载与节点之间增设加厚垫板，分散接触面压力，避免球体局部压溃。

5. 设置荷载分配次结构

在网架节点上方铺设型钢次梁，将单点集中荷载分摊至周边多个球节点，把单点受力转化为多点均匀受力，降低单个节点承担的荷载规模，适配重型设备基座。

五、设计与施工阶段管控要点

所有固定设备、吊挂构件、支架基座，设计阶段统一规划布置于网架球节点，严禁固定荷载直接作用杆件中部；临时施工集中荷载提前核算，必要时铺设临时分配钢梁扩散荷载。

存在重型局部集中荷载的区域，单独建立局部受力模型验算节点、杆件内力，不能仅依靠整体网架通用计算结果判定承载力。

施工阶段禁止在网架单一点堆载大量建材、重型机具，避免未做加强的节点承受超限集中荷载，造成隐蔽性塑性变形，后期难以修复。

长期振动设备类集中荷载，除结构加强外增设减震构造，削弱震动带来的交变疲劳应力，防止杆件、节点长期疲劳损伤。
