网架结构异形曲面造型可行性完整说明

一、网架具备打造各类异形曲面造型的先天结构基础

网架依托多向交织的空间杆件与球节点连接体系，节点为独立可调节连接单元，不存在平面桁架、实腹梁那样连续固定的线形约束，依靠调整每个节点的空间高低位置，便能自由塑造起伏、扭转、弧面、双曲等各类曲面形态，天然适配异形曲面造型需求。常规平直网架所有节点处于同一平面，而异形曲面网架只需改变各节点竖向高差与水平偏移，搭配适配长度的杆件，即可形成流畅曲面轮廓，单一体块曲面、多曲面拼接、扭曲渐变曲面都可落地实现。

不同基础网架构型对曲面适配能力存在区分，四角锥、三角锥这类多腹杆空间网架分流受力路径丰富，曲面转折、凹凸变化处受力传递平顺，做复杂异形曲面有优势；单向受力类网架仅适合平缓单曲面，剧烈扭转、大曲率凹凸曲面不宜选用。

二、异形曲面网架成型的两种主流实现方式

1. 变高度渐变曲面网架

保持网格平面投影规整统一，仅调整上下弦节点竖向标高，依靠弦杆长短渐变形成平滑单曲、双曲拱面、穹顶曲面。整体网格排布规律，杆件规格仅小幅变化，生产加工、现场拼装难度偏低，多用于平缓弧形屋面、拱型采光顶等柔和异形曲面，曲面曲率变化均匀，应力分布平稳，后期围护板材铺设适配性好。

2. 自由扭曲异形曲面网架

同时调整节点水平坐标与竖向标高，网格投影随曲面走势拉伸、收窄、偏移，形成扭转、悬挑、不规则凹凸、多曲面交汇等复杂造型。这类曲面造型艺术表现力强，适合地标类异形建筑，但杆件长短、角度差异大，节点空间朝向各不相同，对深化设计、构件加工精度要求高，曲面转折交界位置需额外优化受力构造。

三、异形曲面带来的结构受力变化与配套设计对策

曲面形态会改变荷载传递方向，平直网架荷载垂直向下传导，曲面网架会产生沿曲面切线方向的水平分力，拱型曲面存在向外扩张的推力，下凹曲面会加剧局部荷载堆积，扭转曲面易产生偏心受力，设计阶段必须完整计入曲面衍生的附加内力。

曲率越大的曲面区域，局部杆件内力波动越明显，曲面凹凸交界、曲面收头、悬挑曲面根部属于应力集中区域，常规标准构件承载力难以满足，需针对性局部加密网格、加厚球节点、加大杆件截面，增设内部加劲构造弱化应力集中，防止杆件受压失稳、节点焊缝受损。

风荷载对异形曲面影响远大于平面网架，曲面迎风、背风、涡流区风压分布差异极大，局部曲面会出现较强风吸力或侧向风压，不能沿用平面网架简易风荷载取值，需结合曲面形态专项复核整体抗掀、侧向稳定，支座选用具备抗水平推力、限位功能的约束形式，抵御曲面产生的水平分力。

四、加工、施工与围护配套专项适配要求

深化设计层面：每个异形节点均拥有独立三维空间坐标，所有杆件长度、端部切割角度互不统一，需要精细化三维建模逐根拆分构件，输出每一组杆件、节点的加工参数，规避尺寸偏差造成拼装错位。

工厂加工层面：平直网架存在大量通用杆件，异形曲面网架杆件几乎无通用件，球节点连接开孔角度随曲面朝向调整，加工工序为精细，精度管控标准高，批量生产效率低于常规平面网架。

现场拼装层面：曲面无统一基准平面，拼装需依托三维空间定位放线，依靠空间坐标定位每一个节点支撑点位；大跨度复杂曲面常采用分块地面拼装、整体提升吊装工艺，控制曲面成型精度，避免拼装过程中产生不可逆变形。

屋面围护适配：平面网架可统一铺设标准平直板材，异形曲面需搭配可弯折柔性围护材料、小块异形裁切金属板材，曲面转折缝隙多，防水、排水构造需专项设计，避免曲面低洼位置积水渗漏。

五、不同场景下异形曲面网架的适用与限制

平缓单曲拱、球形穹顶、波浪渐变曲面属于成熟落地类型，受力清晰、加工施工成本可控，是工程中常用的异形曲面网架形式；大曲率急转、大幅度扭曲、细长悬挑异形曲面虽技术上可实现，但受力复杂、构件定制化程度高，加工、施工、造价都会提升，还会后期围护防水维护难度。

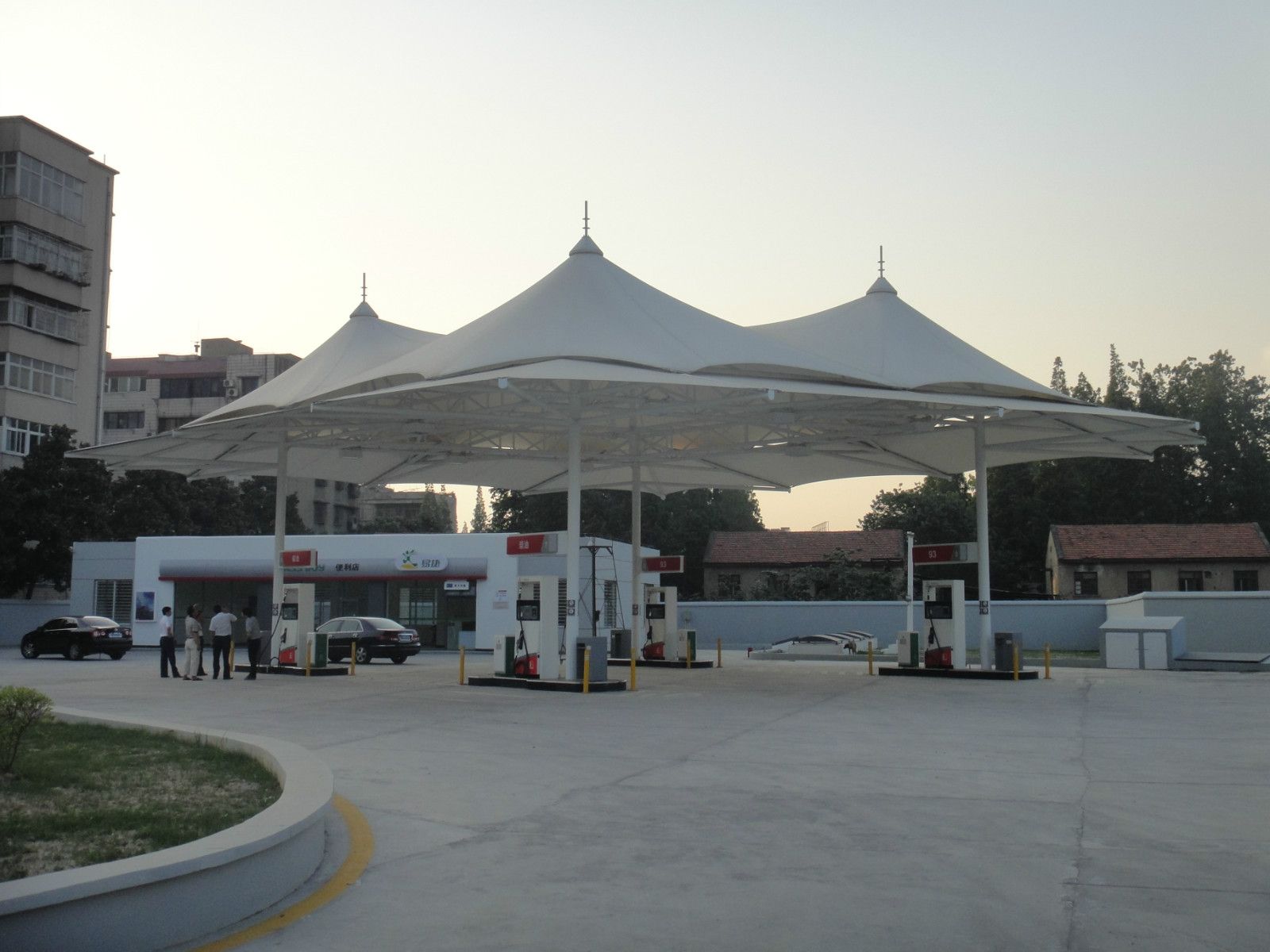

若曲面存在多处尖锐折角、局部剧烈凹凸突变，会形成严重应力集中，即便补强构件也存在长期安全隐患，造型设计时应尽量采用顺滑过渡曲线，减少生硬转折。

六、总结

网架结构完全可以实现各类异形曲面造型，依靠球节点可灵活调节空间位置的特性，能够塑造单曲、双曲、波浪、扭转、穹顶等多种艺术曲面。但异形曲面会衍生水平推力、不均匀风压、局部应力集中等特殊受力问题，同时带来定制化加工、三维拼装、异形围护防水等配套难点。平缓顺滑曲面经济与安全性能均衡，复杂扭曲、大曲率突变曲面需配套专项结构补强、精细化三维深化与特殊施工工艺，造型设计阶段需兼顾建筑美学与结构受力、施工落地可行性。
