一、项目概况

临泰高级中学9#大门及看台网架工程包含两个主体结构：校门网架和看台网架，均采用双层正放四角锥网架形式。项目整体工期紧凑，从2024年4月25日进场至6月21日验收，总周期约58天，体现了高 效的设计、加工与施工能力。

二、结构设计特点

1.校门网架

（1）尺寸与形式：长31米，宽6米，厚度1.8米，采用双层正放四角锥网架结构，兼具轻量化与高承载性能，满足大跨度（31米）覆盖需求。

（2）节点技术：焊接球节点设计，节点刚度高、整体性强，适用于对结构稳定性要求较高的校门屋盖。

（3）支撑方式：下弦支撑体系，优化结构受力分布，降低上部荷载对支撑点的压力，确保长期使用安全性。

2.看台网架

（1）尺寸与形式：长27米，宽13米，采用同类型双层正放四角锥网架，适应看台区域大覆盖面积（351㎡）及人群荷载需求。

（2）节点技术：螺栓球节点设计，模块化程度高，现场安装便捷，适合工期紧张的看台工程。

（3）支撑方式：下弦支撑与周边柱网协同受力，增强抗风、抗震能力，保障公共区域安全性。

三、施工管理特点

1.工厂化加工与快速安装

（1）网架采用工厂预制模式，加工周期仅20天，焊接球与螺栓球节点工艺标准化，大幅缩短现场施工时间。

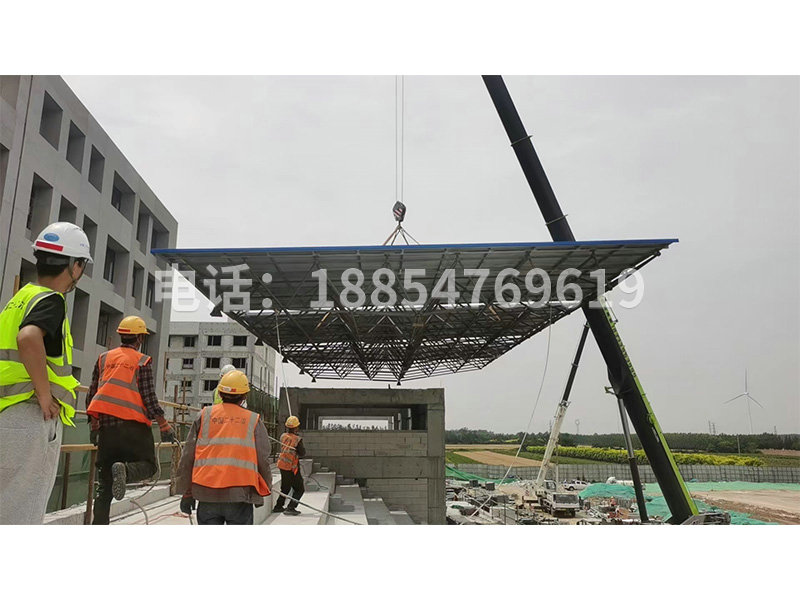

（2）校门网架进场后18天完成吊装（4.25-5.12），看台网架进场后12天完成吊装（5.17-5.29），体现协同作业能力。

2.双线并行施工组织

（1）校门与看台网架分阶段进场，施工时间错峰衔接（校门吊装5.12完成，看台吊装5.29完成），避免场地交叉干扰，提升资源利用率。

（2）验收前预留调试期（5.29-6.21），确保结构安全与功能性达标。

四、技术创新与质量控制

1.差异化节点技术应用

（1）校门采用焊接球节点，满足长期暴露环境下的抗腐蚀需求；看台采用螺栓球节点，适应快速拆装与后期维护需求，体现针对性设计理念。

（2）双层正放四角锥结构兼顾经济性与稳定性，减少用钢量同时保障抗弯、抗剪性能。

2.全过程质量控制

（1）工厂加工阶段：焊接球节点焊缝探伤检测、螺栓球节点扭矩值校验，确保节点强度。

（2）现场安装阶段：采用全站仪实时监测网架定位精度，控制挠度误差在规范范围内。

五、工期与成本优势

1.工期优化：通过设计标准化与施工模块化，项目整体周期压缩至2个月内，减少对校园正常教学的影响。

2.成本控制：螺栓球节点看台网架可拆卸复用，校门网架焊接球节点长期免维护，全生命周期成本效益显著。

六、总结

临泰高级中学9#网架项目通过差异化结构设计（焊接球与螺栓球节点结合）、工厂化预制与精细化施工管理，实现了大跨度空间覆盖、快速建造与高质量交付。项目为校园公共建筑提供了轻量化、高耐久性的解决方案，具有推广价值。
