滨州科技职业学院（滨州科技职业大学）校区项目报告厅网架工程采用模块化设计，分为网架一和网架二两部分。项目通过科学的结构设计、高 效的材料选择与施工组织管理，展现了现代化空间网格结构的技术优势。以下从结构设计、材料性能、施工工艺及质量控制等方面进行特点分析。

一、结构设计特点

1.模块化划分与跨度优化

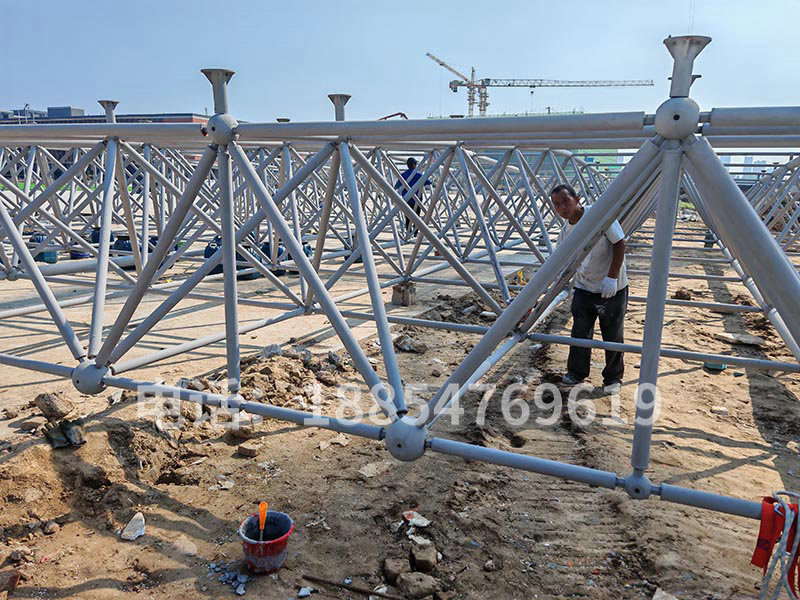

项目分为两个独立网架模块，均采用正放四角锥螺栓球节点网架形式，结构受力合理、稳定性强。

（1）网架一：跨度32.4米，尺寸48m×33m，单跨大空间设计满足报告厅功能需求，下弦支承方式有效降低支座高度，节省建筑空间。

（2）网架二：尺寸39.4m×18m，跨度灵活适配场地条件，含钢量42kg/m²，体现轻量化设计理念。

2.下弦支承体系优势

两网架均采用下弦支承方式，直接承托于框架柱顶或梁顶，传力路径明确，减少次梁结构，降低施工复杂度，同时增强整体抗弯性能。

二、材料与加工技术特点

三、1.高强材料与严格检验标准

（1）钢管采用Q235B高频焊管或无缝钢管，确保抗拉强度（≥375MPa）、屈服强度（≥235MPa）、断后伸长率（≥26%）及冷弯性能达标，且硫、磷、碳含量符合规范，保障结构耐久性。

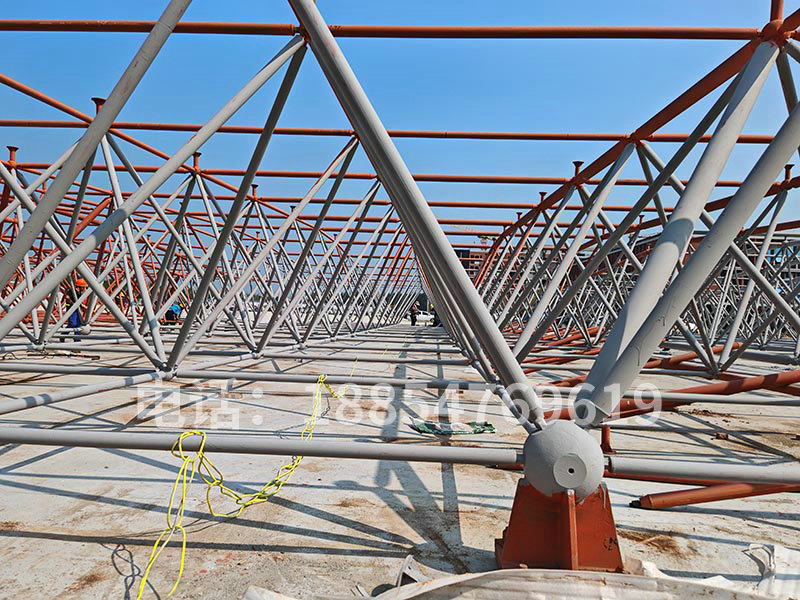

（2）螺栓球节点、高强度螺栓等配件均通过出厂合格检验，实现节点连接的精 准性与可靠性。

2.工业化加工效率

网架材料及配件采用工厂预制，加工周期仅20天，标准化生产确保构件精度，减少现场焊接作业，降低施工风险。

三、施工组织与工期管理特点

1.模块化吊装与高 效工期

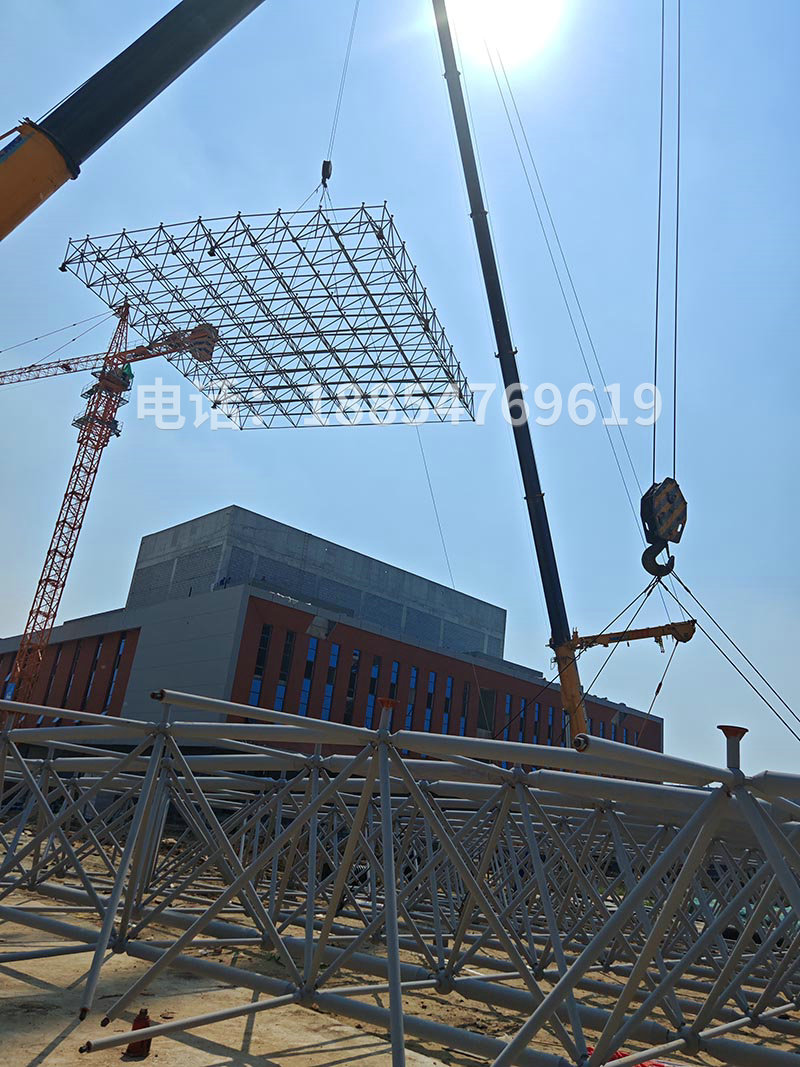

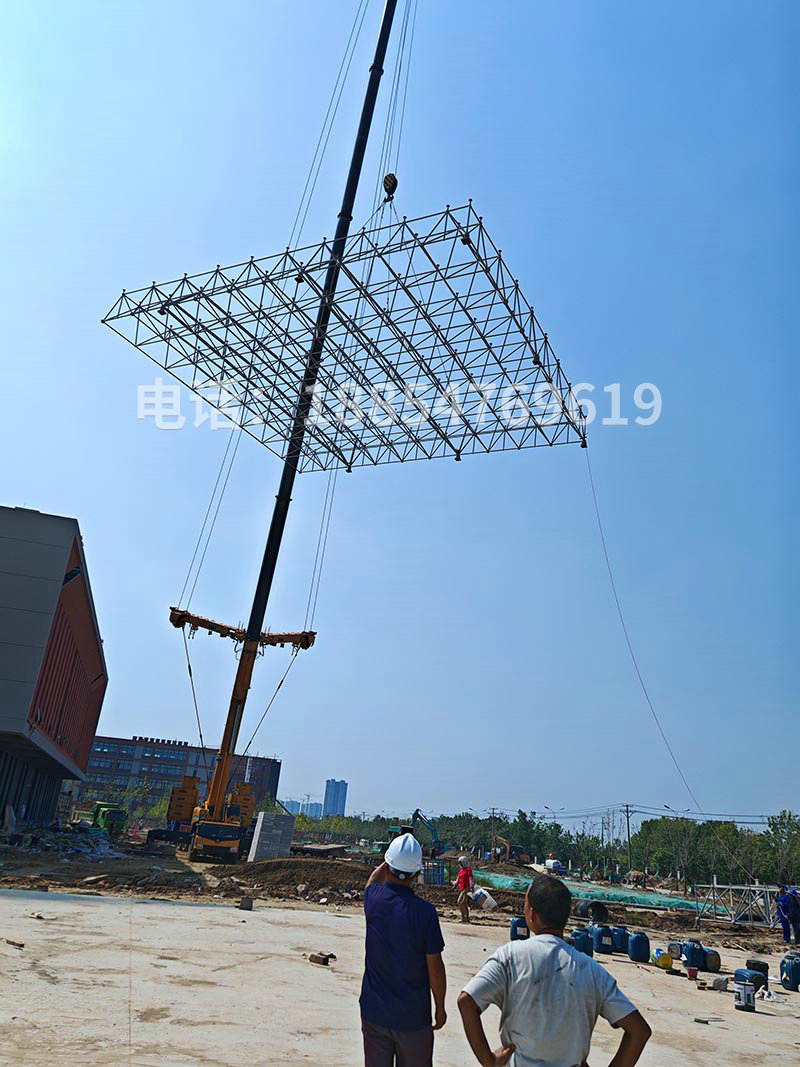

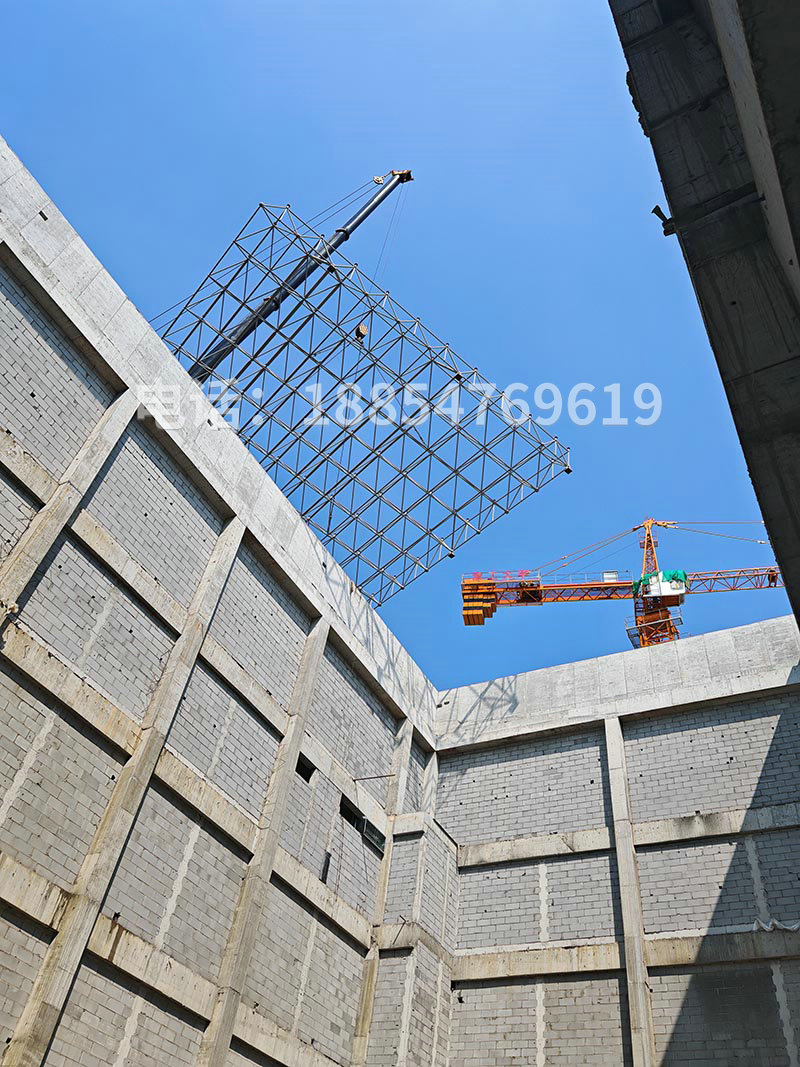

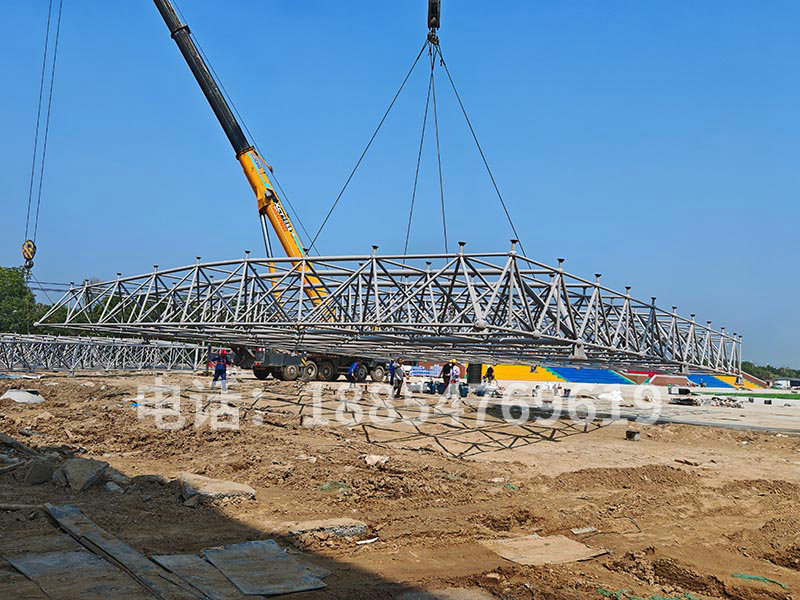

（1）网架一于8月25日吊装并完成高空合龙，网架二于8月31日吊装，体现分阶段施工的灵活性。

（2）网架板及维护部分安装仅用6天（9月1日-9月6日），9月8日即通过验收，总工期不足30天，凸显模块化施工的高 效性。

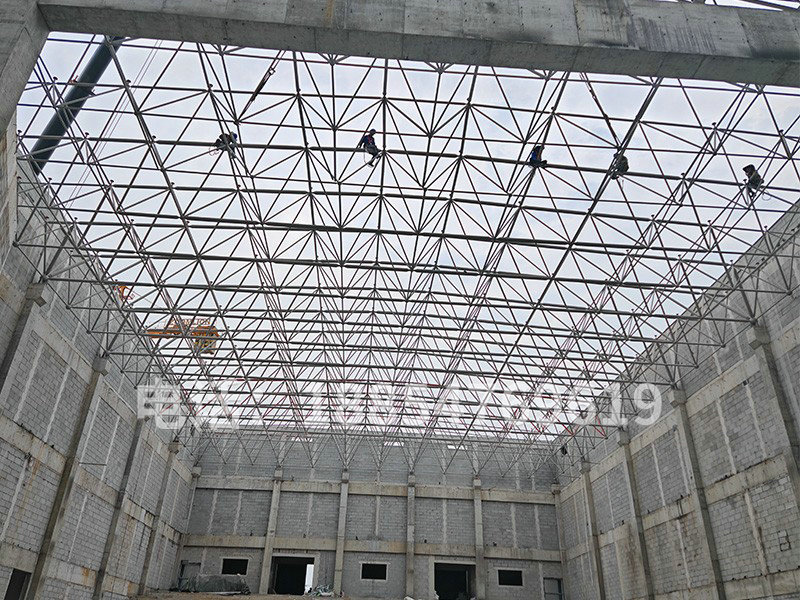

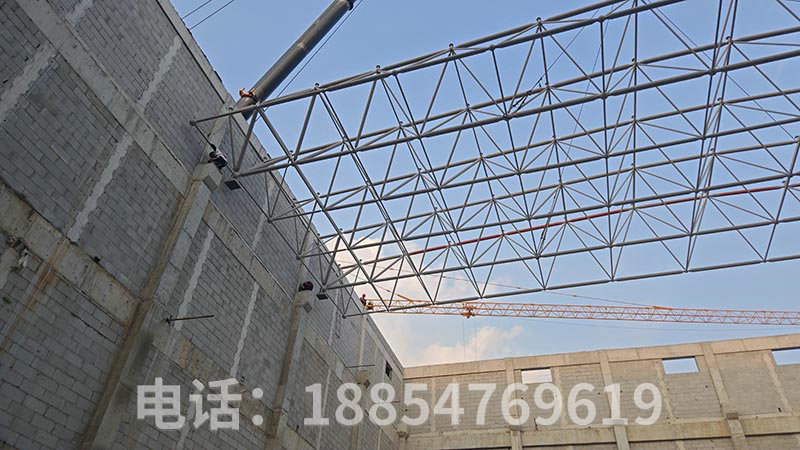

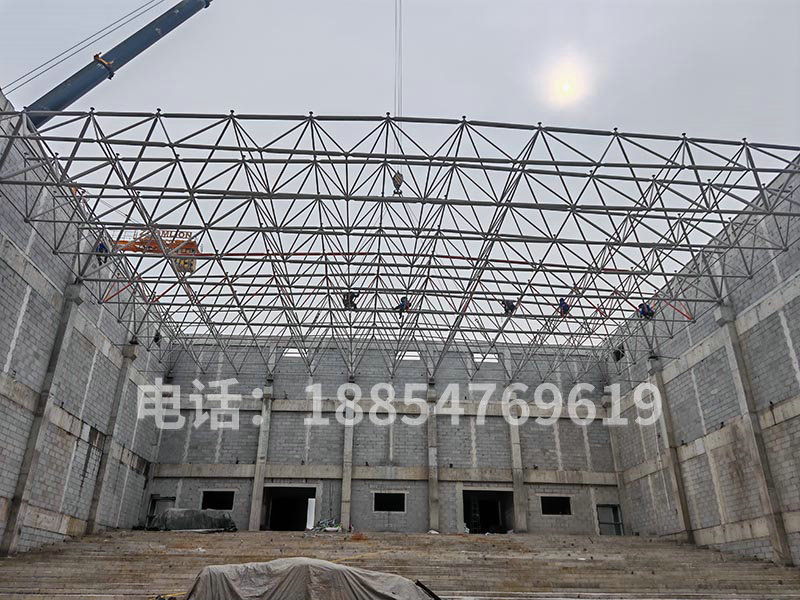

2.高空合龙技术应用

网架一采用高空合龙工艺，通过分段吊装与精 准定位，解决大跨度网架整体吊装难题，减少大型机械使用成本。

四、质量控制与验收体系

1.全过程质量管控

（1）严格执行“工序检查制”，每道工序（制作、拼装、安装）完成后均需检验，确保问题及时整改，检验记录存档可追溯。

（2）节点、杆件等配件均需提供出厂合格证及检验报告，杜绝不合格材料入场。

2.交工验收标准化

结构安装完成后进行系统验收，重点检测节点连接强度、网架挠度及整体稳定性，确保符合《空间网格结构技术规程》（JGJ 7-2010）要求。

五、经济性与环保性分析

1.含钢量优化设计

（1）网架一含钢量48kg/m²，网架二含钢量42kg/m²，均低于常规网架结构（50-60kg/m²），通过合理布置杆件实现经济性。

（2）螺栓球节点可拆卸设计，便于后期维护或改造，延长结构生命周期。

2.绿色施工理念

工厂预制减少现场建筑垃圾，高空装配工艺降低噪音与扬尘污染，契合绿色校园建设需求。

六、总结

滨州科技职业学院报告厅网架工程通过大跨度轻量化设计、模块化施工组织及全过程质量控制，实现了技术性与经济性的统一。项目的高 效推进与精 准落地，为同类教育建筑空间网架工程提供了可复用的技术与管理范例，充分展现了现代钢结构技术在公共建筑领域的应用潜力。
