网架结构伸缩缝全套设置要求

一、设置核心原则

伸缩缝本质是切断温度应力传递路径，利用缝隙将整体网架拆分为多个互不牵制的独立受力单元，消除超长连续网架因钢材热胀冷缩产生的杆件附加内力、支座推力与节点应力集中问题。设置判定需综合地域温差、屋面保温构造、下部支承刚度、建筑平面形态四类要素综合确定，满足以下任一核心场景均需布置伸缩缝：

建筑平面沿单向延伸尺度偏大，无全域滑动支座、柔性柱等变形释放构造；

场地全年气温起伏幅度大，无完整屋面隔热保温体系，网架表层直接受日照辐射；

下部支承体系刚度偏大，多柱设置连续框架梁形成刚性约束，柱顶难以自由侧移消解网架伸缩变形；

平面存在狭长连续通长区域，整体连续网架无法依靠自身微小变形抵消温度作用。

若网架同时满足全域滑动支座、独立柔柱支承两项条件，可不再设置伸缩缝，依靠支座滑移、柱体侧移释放全部温度变形；仅局部滑动支座、其余支座刚性限位时，不可豁免伸缩缝设置或温度应力验算。

二、伸缩缝平面布置定位要求

优先选结构受力薄弱、平面转折位置

伸缩缝宜布置在建筑平面凹凸变化、高低跨分界、屋面功能分区分界处，避开主体受力核心区，降低分段后端部杆件内力增幅；不可随意横穿规整完整网架中部，避免破坏网格受力均匀性。

同步匹配下部支承单元划分

伸缩缝两侧网架必须配套完全独立的支承体系，两侧柱体、基础、框架完全分开，不得共用立柱、基础连梁；缝两侧各设置专属支座，互不约束水平位移，杜绝下部刚性构件限制网架伸缩。

结合地基沉降分区协同布置

场地土层分布不均、存在回填土与原状土分界、软土集中区域，伸缩缝可与沉降缝合并设置，一道缝隙同时兼顾温度变形与不均匀沉降释放，两侧单元允许独立竖向、水平变位，避免网架跨土层连续布置产生强制变形。

抗震配套统筹设置

抗震设防区域内伸缩缝需同步满足防震缝基础要求，缝隙净空预留足够相对位移空间；高烈度场地不可在缝内设置刚性搭接构件、限位挡板，防止地震工况下两侧网架相互碰撞挤压造成杆件断裂、节点破损。

三、网架主体结构断开硬性构造要求

伸缩缝位置必须实现上部网架完整断开，不可保留跨缝杆件、共用螺栓球节点，切断应力传递通道，具体断开细则：

网架上弦、下弦、腹杆全部在缝位截断，分属左右两个独立网架单元，不存在任何跨缝连续钢构件；施工阶段临时搭接杆件需在整体拼装完成后全部拆除，状态保持完全分离。

伸缩缝两侧端部增设环向加强桁架、加密网格布置，对外侧弦杆、支座腹杆做截面补强，抵消分段端部应力集中；端部球节点加厚、配套高强度螺栓，提升边界受力承载能力。

两侧网架边界保持平行对齐，缝隙走向与网架主要伸缩方向垂直，升温、降温时两侧单元可沿缝隙法线方向自由伸缩，无侧向卡阻约束。

支座构造差异化配套：每段独立网架可根据受力选用滑动支座、橡胶缓冲支座，缝两侧支座各自独立设置滑移限位，互不干涉对方水平位移范围。

四、屋面围护、檩条配套伸缩构造要求

网架主体断开后，屋面系统、檩条不得形成刚性连接束缚网架变形，全套围护均采用柔性可滑移构造：

檩条体系：跨缝位置不得通长连续檩条，采用分段独立檩条，搭接处开设长圆形滑移孔，允许两侧檩条随网架同步伸缩，固定件不卡死水平位移；次檩条与主檩条间设置滑动垫层，消除摩擦约束。

屋面板密封：缝隙上方采用双层柔性防水伸缩构造，底层设置可变形止水钢板，表层铺设高弹性橡胶伸缩带，搭配可滑动金属盖板；盖板仅单侧固定于一侧网架檩条，另一侧自由搭接，不做刚性锁死，跟随网架伸缩自主滑移。

保温、隔汽层：伸缩缝内部填充可压缩保温柔性材料，不使用硬质挤塑板材、混凝土封堵；隔汽膜在缝位预留富余拉伸余量，避免温度变形撕裂防水隔汽层。

周边墙体、封边：伸缩缝对应立面墙体同步断开，墙体与网架端部预留柔性缓冲间隙，采用弹性密封胶、泡沫条填充，硬质金属收边件不得同时压紧两侧网架端部，防止拉扯网架边界杆件。

五、缝隙内部填充与防护构造要求

缝隙填充材料全部选用高弹性、耐老化、可压缩复原材质，具备适应往复伸缩变形的能力，禁用混凝土、砂浆、实心金属块等刚性填充物，防止阻碍网架自由胀缩。

缝隙外侧设置可拆卸金属盖板，兼顾防水、防尘、遮阳作用，盖板安装形式仅单侧锚固，另一侧悬空搭接，不限制双向位移；盖板接缝处打耐候弹性密封胶，杜绝雨水渗漏。

严寒、暴晒区域填充材料外部增设防老化保护层，延缓橡胶、泡沫材料老化失效，长期维持缝隙变形适配能力；设计预留后期填充材料换检修操作空间。

六、基础与下部结构配套要求

基础随伸缩缝断开，温度变形对地下基础影响微弱，但缝两侧独立立柱、地梁必须完全分离，中间预留对应缝隙，不可设置连接钢筋、现浇混凝土连系构件。

缝两侧柱顶支座各自设置独立滑移限位钢板，限位挡块仅控制单侧网架位移区间，不延伸至缝隙另一侧；支座垫板采用低摩擦材质，降低网架伸缩时的滑动摩擦力，减少附加水平推力。

高低跨网架之间设置伸缩缝时，高、低跨支承柱完全独立，两者之间不设置刚性支撑、连系构件，高低跨各自独立完成温度变形，互不干扰。

七、设计与施工管控附加要求

设计阶段

设置伸缩缝后，各独立分段单独开展结构内力验算，不再按整体连续网架计算温度应力；若分段后单段平面尺度仍偏大，仍需补充温度荷载验算。

图纸单独出具伸缩缝节点详图，明确网架断开形式、端部加强构造、支座滑移做法、屋面防水伸缩全套节点，标注缝隙柔性处理所有构造逻辑。

寒冷、高温差区域优先同步搭配屋面保温隔热层，减小网架整体温差变形幅度，降低伸缩缝缝隙构造受力负担。

施工阶段

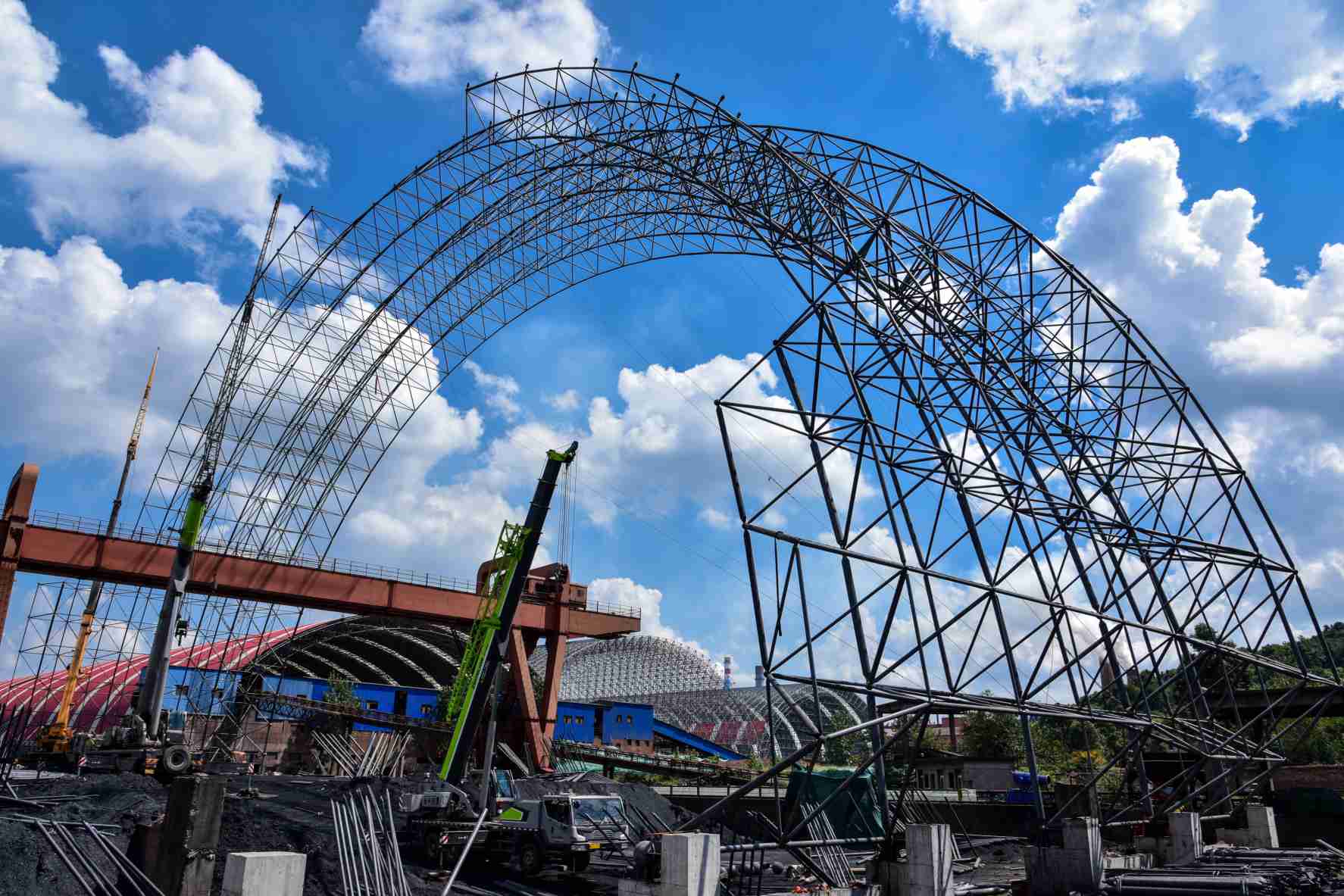

网架拼装时先分段施工两侧独立单元，临时跨缝连接杆仅作安装辅助，整体落位、支座调整完成后全部拆除，缝隙贯通无钢构件搭接。

伸缩缝两侧网架安装标高、水平位置单独校准，避免单侧网架偏移造成缝隙宽窄不均，后期伸缩出现卡滞。

防水、密封填充工序需在网架支座全部调试到位、可自由滑移后开展，不得提前刚性封缝锁定网架变形空间。

使用运维阶段

定期巡检伸缩缝盖板、密封胶、填充弹性材料，出现硬化、开裂、脱落及时换，防止硬质杂物填入缝隙限制网架伸缩。

禁止在伸缩缝位置增设固定管线、支架、广告牌等刚性荷载构件，避免约束两侧网架相对位移，重新产生温度应力损伤杆件。
