网架大开洞、局部荷载加大加固完整设计要求

一、加固前期判定与整体验算原则

开展加固设计前，需完整复核原有网架整体受力体系，区分大开洞削弱、局部重载两类不利影响，同步核查原有杆件、节点、下部支承构件的实际承载储备。大开洞会截断原有传力路径，造成洞口周边杆件应力陡增、网格受力失衡；局部加大荷载会使对应区域杆件、球节点、支座持续承受超出原始设计的作用力，两类工况均会产生应力集中、杆件失稳、节点承压超限等隐患。

加固需遵循不破坏原有主体受力、新增构件与原结构协同受力、施工扰动可控的核心思路，优先采用外部补强而非大面积拆除原有网架，同时兼顾屋面围护、下部柱梁配套同步加固，避免单一部位补强后荷载转移至其他薄弱区域。

二、网架大开洞专项加固构造设计

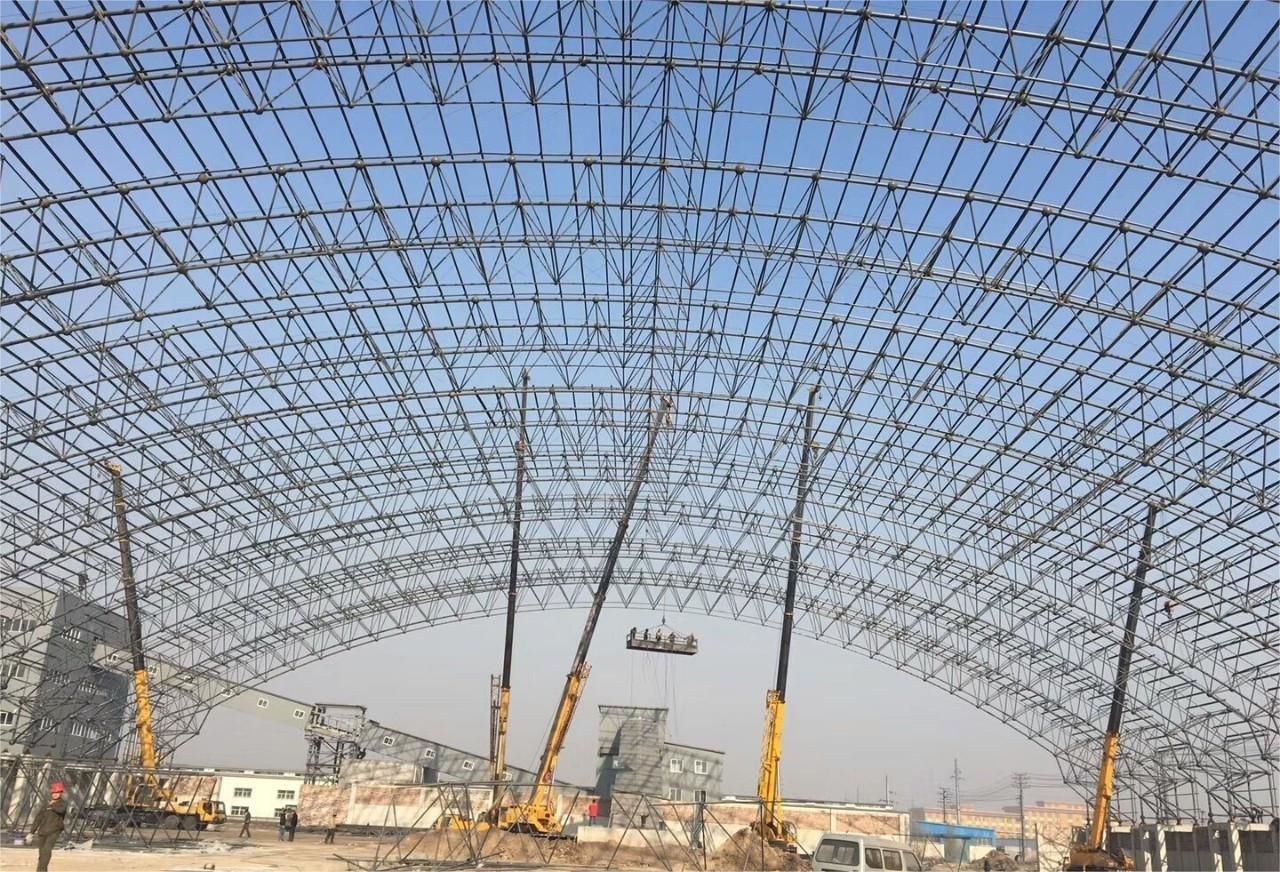

1. 洞口边界主受力体系补强

洞口切断原有上下弦连续杆件，需沿洞口四周增设封闭加固桁架形成刚性围框，完整承接洞口周边分散传递的内力，替代被截断杆件的传力功能。围框杆件选用整体刚度强的截面形式，与原有球节点可靠连接，形成闭合受力环带，抵消洞口边缘弯矩与水平拉力。

洞口相邻网格进行加密布置，对紧邻洞口的原有弦杆、斜腹杆增设并行辅助杆件分担内力，降低单根杆件应力水平；洞口角部为应力集中核心区域，额外增设斜向支撑构件，防止角部节点出现局部承压破损。

2. 节点与连接加固

洞口周边原有螺栓球节点承载力不足时，采用加厚球壳衬板、增设附加螺栓的方式补强，不直接换原有完整球节点；若节点变形、锈蚀严重，采用外包加强箍包裹球体，实现荷载均匀扩散。新增加固杆件与原球节点连接时，杆件轴线交汇于球心，避免偏心受力产生附加弯矩。

严禁直接切割洞口周边受力杆件，如需调整洞口尺寸，必须先完成外围加固体系搭设，再分步拆除多余杆件，全程保持网架临时稳定支撑。

3. 传力路径疏导配套措施

洞口上方屋面围护、檩条体系重新分区布置，新增屋面荷载全部传导至加固围框，不直接作用于洞口边缘薄弱杆件；洞口下方增设临时或竖向支撑构件，分担上部传递的集中作用力，减少网架自身杆件的承压负担。

若洞口跨度较大，可在洞口内部增设跨洞次桁架，将洞口区域荷载向两侧完整网架单元分流，避免单侧边界受力过载。

三、局部荷载加大专项加固构造设计

1. 重载区域杆件补强方式

荷载提升区域原有杆件应力超限，优先采用双侧贴焊补强钢板、外套钢管组合加固，沿杆件全长贴合约束，提升杆件抗拉、抗压稳定性能；对于细长易失稳腹杆，增设侧向系杆限制杆件侧向变形，防止受压屈曲。

多根相邻杆件同时受力超标时，在重载区域增设辅助受力网格，新增杆件分担原有杆件荷载，分散集中作用力，避免单根杆件长期处于高应力工作状态。

2. 重载对应支座与下部支承加固

局部集中荷载会大幅放大支座水平、竖向反力，原有支座承载力不足时，换承载力适配的滑移、承压支座，增设支座垫板加厚垫层，扩大底部承压接触面积；支座下方柱顶、框架梁同步外包加固，防止下部构件先于网架发生破坏。

多支座集中承受重载时，增设柱间支撑提升下部框架整体刚度，避免柱顶侧移造成网架附加内力。

3. 荷载扩散构造优化

重载点位增设小型局部桁架、次梁，将单点集中荷载扩散至周边多组网格，消除单点受力峰值；屋面重载设备基座底部铺设分散受力垫层，不直接单点压覆单根檩条与网架弦杆。

四、两类工况通用连接与防腐加固要求

新增加固构件与原网架连接优先采用螺栓装配方式，减少现场焊接对原有钢材热损伤；确需焊接时，控制施焊范围，焊后打磨除锈并整体补做防腐涂层。新旧构件接触面设置隔离垫层，避免异种金属接触产生电化学锈蚀。

所有加固杆件、节点完成施工后统一涂刷防腐防火涂层，洞口加固围框、重载补强杆件加厚防护层，延长长期使用耐久性能。

五、设计、施工与使用管控要求

设计阶段

分别对大开洞区域、局部重载区域单独开展内力、稳定验算，模拟加固后整体受力状态，加固体系与原网架协同变形，不出现刚度突变带来的次生应力。图纸细化洞口围框、杆件补强、支座换全套节点详图，明确新旧构件连接工艺。

施工阶段

加固施工前搭设满堂临时支撑，托住网架受力区域，消除施工阶段附加荷载；先完成外围补强构件安装，再拆除多余杆件、换支座，分步释放应力，避免网架瞬时失稳。施工完成后核查所有连接紧固度，确认无偏心、缝隙松动。

使用阶段

加固区域不得再次随意扩大洞口尺寸、叠加额外集中荷载；定期巡检补强杆件焊缝、螺栓连接、支座滑移状态，出现涂层脱落、构件变形及时检修维护。
