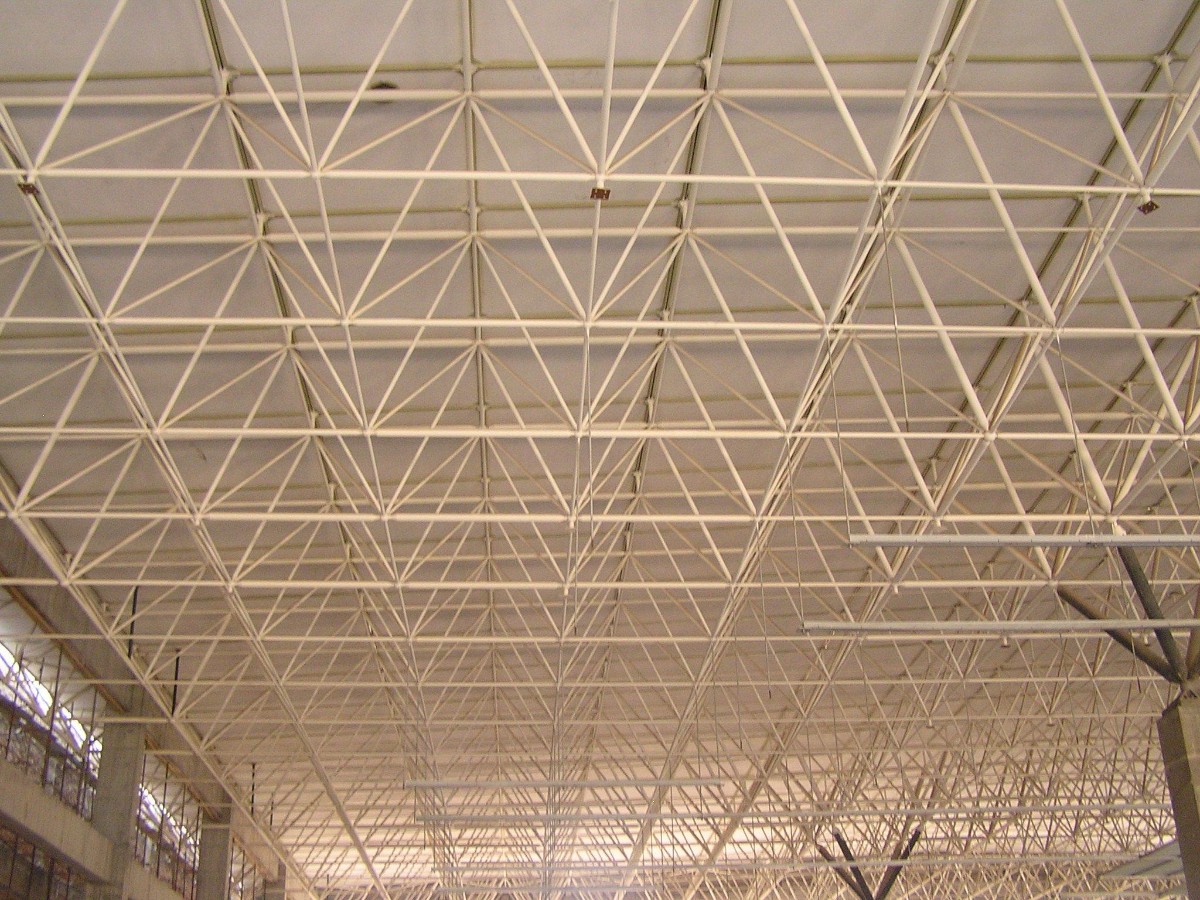

网架深化常用建模软件详细介绍

按照国内网架一体化软件、通用钢结构设计软件、国际通用有限元分析软件、BIM 加工深化软件、网架专用放样加工工具五大类别整理，区分设计建模与工厂深化下料场景。

一、国内网架一体化设计软件（设计 + 建模 + 节点验算 + 施工图，网架工程主流）

1. MST 空间网格结构设计软件

国内网架行业应用普及度极高的软件，独立运行平台，完全针对网架、网壳开发。

建模方面支持参数化快速生成各类标准四角锥、三角锥网架，同时支持球面、柱面、扭曲曲面、异形曲面网壳创建；支持点杆分离编辑，可分层分区管理模型，能够导入外部三维线框模型进行重构修改。内置完整螺栓球、焊接球节点数据库，建模完成后可联动内力计算自动匹配球径、螺栓、封板规格，直接输出杆件表、球表、施工图。模型数据格式通用性强，可与多款同类软件互相转换。适合常规螺栓球网架、中小型曲面网壳项目，设计院与网架加工厂广泛使用。

MST软件操作界面

2. SFCAD 空间网格结构软件

老牌网架设计程序，自主开发平台，操作逻辑贴合传统网架设计习惯。

擅长规则平板网架、扇形、圆形辐射式网架快速建模，荷载工况、国内规范适配成熟。建模工具简洁，支持批量增减杆件、调整网格边界，自动生成支座布置。可一键完成杆件优化、节点自动设计，直接输出 CAD 格式布置图、剖面图与构件清单。短板在于复杂自由曲面造型建模灵活性有限，多用于厂房、仓库等造型规整的常规网架项目。

SFCAD软件界面

3. 盈建科 Y-WJWQ 网架网壳软件

新一代国产空间网格结构软件，依托盈建科整体结构平台。

兼顾规则网架与复杂异形网壳建模，支持参数建模、DXF 三维线条导入建模，具备模型对称调整、批量杆件截面优化功能。完整兼容国内现行空间网格结构规程，支持网架与下部混凝土框架整体协同建模分析，可完成整体稳定非线性验算。建模、计算、节点设计、施工图一体化输出，模型可顺畅对接 BIM 平台，适合公建大跨度网架、复合型空间网格项目。

Y-WJWQ模型展示

4. Y-STCAD（原 TWCAD/STCAD）

深耕空间结构领域，网架、网壳、管桁架、索膜一体化平台。

核心优势是复杂自由曲面建模，支持 NURBS 曲面、自定义方程曲面生成异形网壳与曲面网架，能够处理多种单元混合的复合空间结构。模型编辑功能强大，支持模型合并、局部重构、批量拓扑调整，适合造型独特、流线型曲面大跨度场馆项目。

二、国内通用钢结构综合设计软件（网架作为内置模块，上下部整体协同优势突出）

3D3S 钢结构设计软件

基于 AutoCAD 平台运行，建模环境与 CAD 互通，学习门槛友好。

网架模块可直接在 CAD 内绘制轮廓线生成网格，支持任意边界异形网架、起坡网架、局部开洞网架快速建模；能够实现上部网架与下部钢框架、混凝土支撑整体统一建模、整体受力分析。模型修改直观，线条、节点直接在 CAD 视窗编辑，支持非线性稳定、屈曲验算。缺点是纯粹网架批量自动出构件加工表能力弱于 MST、SFCAD，多用于网架 + 下部支承结构一体化设计，复杂异形网架建模优势明显。

3D3S网架模型

三、国际通用有限元分析软件（侧重力学，建模偏分析，极少直接出加工详图）

1. SAP2000

通用建筑有限元软件，空间杆件单元功能。

适合超大跨度、异形自由曲面网架的精细化受力分析、风振、地震时程、施工阶段模拟建模；能够处理各类复杂边界条件与非线性工况。但无内置螺栓球节点自动设计模块，不具备网架行业专用构件清单、加工图纸输出能力。一般工作流程：国内软件建好网架基础模型，导入 SAP2000 开展复杂力学复核，不作为主要深化建模工具。

2. Midas Gen

韩国开发通用结构分析软件，国内大型公建项目常用来对比验算。

建模体系标准化，支持杆件批量生成、网格划分，模型接口丰富，可接收多款国产软件模型导入。动力分析、大变形非线性分析功能强劲。短板同样缺少网架专用节点库，无法自动生成螺栓球配套规格，多用于模型复核、超限项目论证，不作为加工厂深化建模主软件。

3. STAAD.Pro

国际通用钢结构分析平台，支持多国设计规范。建模自由度高，适合涉外网架项目，国内本土规范适配需要手动调整参数，国内网架加工厂极少作为主力建模工具。

四、BIM 钢结构加工深化软件（用于二次精细化深化，面向工厂制造，一般承接结构软件模型）

1. Tekla Structures（Tekla）

钢结构 BIM 深化软件。不适合从零快速建立网架计算模型，主流用法：将 MST、3D3S 输出的网架模型导入，完成螺栓球、杆件、支托、支座三维实体精细化建模，模拟螺纹孔位置、碰撞检查；生成零件加工图、装配图，输出可对接数控切割设备的数据清单。多用于高标准、需要 BIM 交付、复杂节点的重点项目加工深化。

2. Advance Steel、ProSteel

依托 CAD 或 MicroStation 平台的 BIM 深化工具，功能逻辑和 Tekla 接近，国内网架行业普及程度偏低，多应用于混合钢结构 + 网架的综合体项目。

3. Autodesk Revit

通用 BIM 建模平台，依靠参数化族创建网架杆件与螺栓球模型，优势在于多协同、碰撞检查、工程量统计。缺点是缺少结构内力计算能力，无法联动节点自动验算，仅作为可视化展示、施工图协同载体，不承担网架受力建模与优化工作。

五、网架行业专用放样与加工辅助软件（CAD 插件类，侧重模型转换、分片、下料深化）

真实网架

基于 AutoCAD 开发的网架加工配套工具，不属于结构计算软件，重点服务加工厂深化工序。

可导入 MST、SFCAD、3D3S 模型数据，完成网架施工分片分区、杆件长度二次复核、螺栓球孔位角度校验、材料套料优化、杆件与球配件报表整理；支持模型三维曲面转换、模型校对，大量用于网架工厂下料、预拼装前期深化工作，常搭配设计软件联合使用
