螺栓球螺孔角度深化建模整套工艺

2026
7/24
被阅读:23次

螺栓球螺孔角度建模以球心为交汇基准,搭建稳定三维正交参照体系,依托杆件空间中心线定向生成螺孔,摒弃人工旋转调向方式。先复刻全部汇交杆件贯通球心的理论轴线,将螺孔中心轴线与杆件轴线绑定约束,方位完全匹配。建模后通过多视角观测、模型剖切核查轴线重合关系,检验相邻螺孔实体有无干涉冲突。异形汇球逐一独立定位,不依赖阵列复制;全程保留基准轴线便于复核,规避二维投影角度误用、基准错乱带来的朝向偏差。完成建模锁定几何约束,直接由三维模型输出加工依据,实体加工螺孔角度和设计空间形态一致。

螺栓球螺孔角度深化建模整套工艺

一、前期基础条件梳理

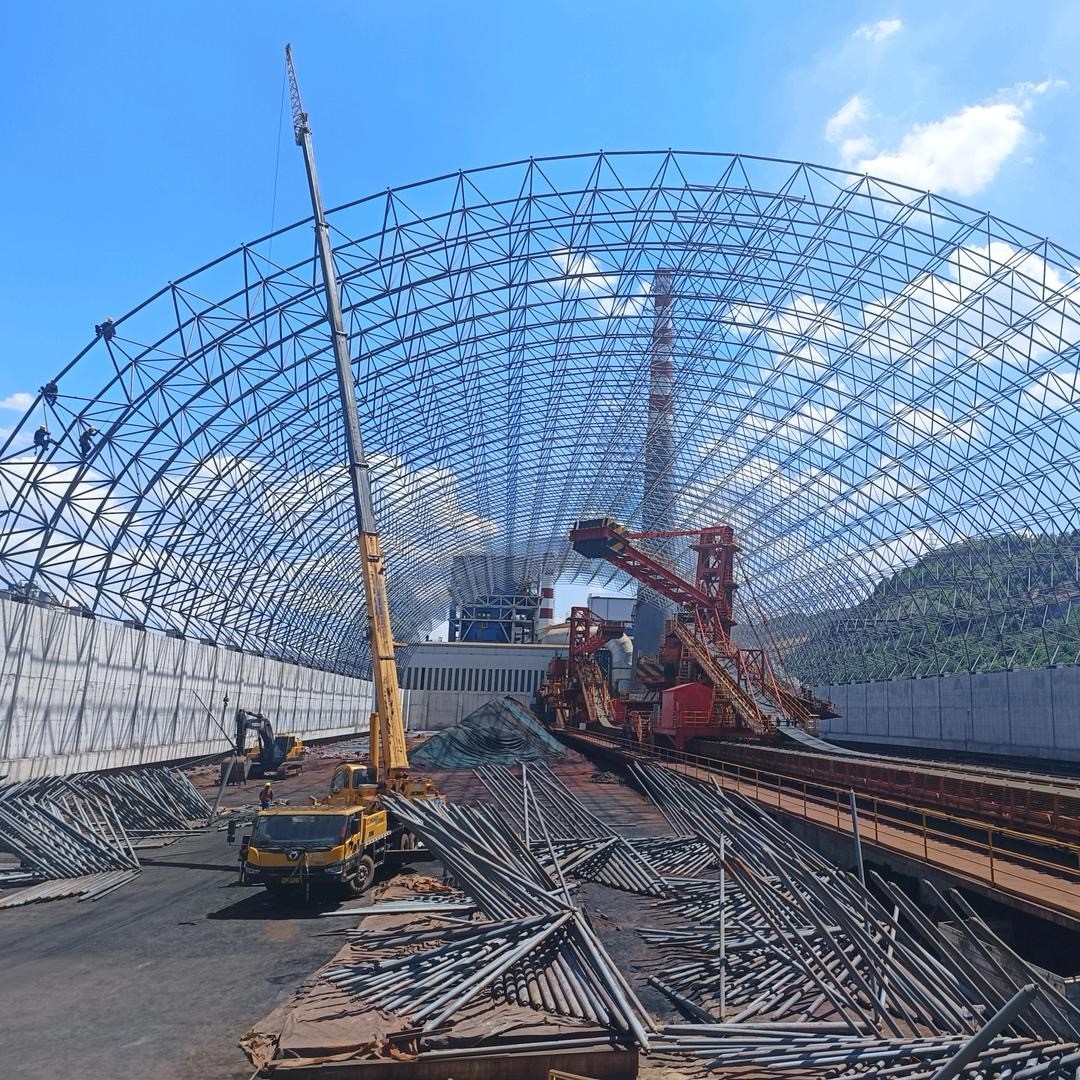

建模前首要完成网架杆件轴线体系的空间几何逻辑梳理,依托网架结构原始布置形态,确定所有汇交于单个螺栓球的杆件中心线交汇基准点,也就是螺栓球球心。所有螺孔的空间朝向,本质对应每根相连杆件的轴心延伸方向,全部螺孔中心线理论上必须穿过球心,这是角度控制的核心准则,任何建模偏差都起源于轴线基准错位。

收集结构深化图纸中的空间定位关系,区分平面内杆件、斜向杆件、上下弦竖向杆件、悬挑部位斜腹杆,梳理各杆件相互之间的空间方位关系,分清水平偏转方位与竖向倾斜方位,将每一根杆件独立的空间方位作为单个螺孔的生成依据,杜绝依靠肉眼估测角度生成螺孔。

同步区分受拉杆件与受压杆件对应的螺孔规格,螺孔深度、内螺纹起始位置只随杆件配套螺栓规格调整,不改变螺孔中心轴线空间方向,角度参数不受构件尺寸干扰。

二、基准坐标系建立(建模核心定位手段)

以螺栓球球心作为全局坐标原点,搭建正交基准参考体系,生成水平基准平面、两组互相垂直的竖向基准参考面。

水平基准面对应网架整体标高基准,用来管控螺孔在竖向产生的抬升或者下沉倾斜;竖向基准面用于管控螺孔在水平面内的左右偏转方位。

所有后续螺孔轴线、杆件中心线,均以这套固定基准体系作为参照,不随意移动原点、不临时改基准平面,防止多球建模时基准不统一带来系统性角度偏移。

对复杂汇球,优先把主受力杆件轴线对齐其中一条基准参考轴,以此作为首要参照基准,其余斜向杆件的轴线,依托主轴线依次标定相对空间方位,形成有序参照链条,避免多根斜杆同时定位产生方位混淆。

三、杆件空间轴线复刻

依据深化排布方案,从球心向外延伸绘制每一根杆件的理论中心线,中心线必须连续贯通球心位置。

禁止直接复制已有杆件简单旋转生成新杆件轴线,避免旋转参照选择错误,造成轴线偏离球心。所有斜向杆件轴线需要同时核对两个维度的方位变化:水平面内相对基准轴的侧向偏移、竖直方向相对水平基准面的抬斜。

完成所有汇交杆件轴线绘制之后进行自检,同一螺栓球上全部杆件中心线必须严格汇聚于原点,不存在轴线错开、偏心相交的现象。一旦出现轴线不交于球心,后续螺孔天然存在角度错误,无法实现螺栓顺利对中安装。

四、螺孔实体定向建模操作逻辑

螺孔本体由内螺纹圆柱孔、孔端切削坡口两部分构成,螺孔的中心轴线必须与对应杆件理论中心线完全重合。

建模操作不直接输入旋转角度参数,采用轴线定向约束方式:选定杆件中心线作为螺孔实体的路径导向,将螺孔中心轴绑定至杆件轴线,锁定两者重合关系。

螺孔起始端面控制在螺栓球球体内部合适位置,端面法线方向依旧贴合杆件轴线,坡口轮廓围绕轴线对称布置。整套螺孔实体全程依托空间轴线驱动,而非依靠旋转命令手动调节朝向,从根源规避人为调节角度产生误差。

逐个杆件对应生成独立螺孔,不批量阵列复制螺孔;阵列方式仅适用于方位完全对称的标准汇球,不规则多杆汇球必须逐一定向创建。

五、螺孔干涉与空间角度复核

全部螺孔实体建模完成后开展两项关键核查。

项为螺孔内壁净距核查:相邻两个螺孔外壁之间保留满足加工要求的实体厚度,依托模型三维可视观测相邻螺孔相互倾斜形成的空隙,判断螺孔布置是否冲突。若出现螺孔局部相交贯通,代表两根杆件相对空间角度过小,需要同步反馈结构复核杆件布置方案,必要时调整球体规格。

第二项为方位逻辑复核:切换多个三维视角观测,分别正视水平基准方向、正视竖向倾斜方向,核对每一处螺孔朝向与杆件延伸方向保持一致,对比相邻螺孔相互之间的空间倾斜态势,和深化方案的空间排布形态保持统一。

可借助剖切命令沿任意杆件轴线切开球体,直观观察螺孔中心线、杆件轴线、球心三者是否处在同一条直线上,快速发现微小角度偏移。

六、模型信息锁定与传递管控

角度校核无误之后,固定所有轴线约束、螺孔定向约束,冻结螺栓球组件核心空间参数,防止后续模型拖拽、修改杆件时,连带螺孔朝向发生无意偏转。

拆分模型构件时螺栓球与对应杆件轴线关联关系保留,向机加工图纸转化阶段,直接依托三维模型投影提取空间方位表达,杜绝脱离三维模型,依靠人工重新测算角度绘制螺孔。

七、异形特殊汇球补充深化要点

存在悬挑杆件、变角度腹杆、边界支座相连杆件的异形螺栓球,杆件之间不存在对称规律,不能套用标准球排布方式。

需要单独为该球体重建独立基准体系,按顺序依次定位每一根异形斜杆轴线,逐个定向生成螺孔。建模完成后着重多角度旋转视图查验斜向螺孔的双向倾斜态势,重点防范水平方向角度无误、竖向倾斜方位出现反向偏差这类隐蔽问题。

支座相连螺栓球,额外兼顾支座底板方位,除管控杆件对应的螺孔角度之外,杆件倾斜方向不会和支座本体发生空间碰撞,统一协调螺孔朝向与支座安装边界条件。

八、常见角度偏差成因规避

不要使用二维图纸角度直接套用至三维建模,平面投影角度不等同于真实空间夹角,极易造成螺孔三维朝向失真。

不要简化基准,省略竖向参照平面,只管控水平面方位,会遗漏竖向倾斜角度误差。

不要完成建模后直接删除杆件基准轴线,失去轴线参照后,后期复核角度没有参照依据,出现偏差难以修正。
