螺栓球孔径、孔深、螺牙精度深化标准

一、孔径深化控制标准

1. 基准成型孔径基准原则

螺孔成型孔径以配套高强度螺栓外螺纹基础轮廓作为核心匹配依据，区分螺纹有效成型段与入口导向坡口段两处不同孔径控制区域，两段区域不得采用统一孔径轮廓。

螺纹成型段内径轮廓需贴合配套螺栓螺纹基准轨迹，预留适配螺纹旋合所需合理间隙，间隙尺度满足螺栓顺畅旋入，同时避免间隙过大造成装配后杆件节点出现明显松动余量。

入口导向坡口区域孔径大于内部螺纹成型孔径，形成平缓过渡锥面，作用是抵消现场安装微小对中偏差，引导螺栓端头顺利导入螺孔，坡口内壁保持连续光滑过渡，不允许出现台阶、棱角突变。

2. 加工成型公差管控准则

螺纹段成型孔径不能偏向单一方向持续偏大或偏小。孔径偏小会造成螺栓旋拧阻力过大，现场装配困难甚至出现螺纹拉伤；孔径持续偏大则会缩减螺纹有效咬合接触面积，削弱节点承载能力。

深化阶段需明确区分毛坯预钻孔径与终精镗螺纹底孔尺寸逻辑，预加工孔仅作为螺纹加工前置工序，不得直接作为成品螺孔孔径，严禁省略精镗工序直接攻丝成型。

3. 不同受力工况差异化要求

承受拉力为主杆件对应的螺孔，孔径匹配精度执行严格管控标准，螺纹充分接触传力；受压杆件配套螺孔可在规范允许区间内适度放宽间隙控制，但不允许突破低咬合匹配要求。

边界球、支座球、悬挑区域受力复杂球体，所有螺孔孔径统一按照高标准执行，不做放宽处理。

二、孔深深化控制标准

1. 有效螺纹深度界定准则

螺孔深度划分为导向坡口深度、有效螺纹深度、底部预留空腔三段组成。核心控制对象为有效螺纹深度，深度取值依据配套螺栓设计旋入深度确定。

有效螺纹段需要螺栓旋至设计就位位置后，螺纹能够形成足够咬合长度，满足节点内力传递需求，有效螺纹段不得随意缩短。

螺孔底部必须设置无螺纹预留空腔，空腔区域不加工螺纹，避免螺栓旋紧后端头直接顶死孔底，造成螺纹无法充分贴合、杆件端面无法压紧在螺栓球表面，杜绝出现假拧紧现象。空腔内壁规整，不允许存在攻丝残留毛刺、不规则凸起。

2. 深度方向位置约束

螺纹起始位置与球体外表面之间依靠导向坡口过渡，坡口终点即为有效螺纹起点。深化过程中有效螺纹起点沿螺孔轴线位置统一规整，同一规格球体同类型螺孔螺纹起始位置保持一致。

不允许出现螺纹起点深浅不一，防止相同规格螺栓旋入后有效咬合长度参差不齐。

3. 干涉协同控制

孔深设计需要同步结合相邻螺孔空间位置核查，防止单侧螺孔加工深度过大，造成螺孔底部与邻近另一螺孔相互贯通、壁厚不足。若空间夹角狭小的汇交螺孔存在壁厚风险，优先协同调整球体规格，不可单纯缩减螺纹有效深度规避干涉。

三、螺牙精度深化标准

1. 螺纹牙型成型要求

螺纹牙型轮廓完整，牙顶、牙底成型连续均匀，不允许存在局部缺牙、烂牙、撕牙、台阶状变形。牙侧表面保持平顺，加工纹路规整，杜绝毛刺、金属卷边附着在螺纹轮廓之上。

螺纹全程保持同轴度，整条螺纹中心线与螺孔轴线保持重合，不得出现螺纹偏斜、局部牙型向一侧偏移。

2. 螺纹旋合精度标准

采用对应规格标准螺纹通止规作为精度校核依据。通规能够依靠自重或者正常外力平稳旋入完整有效螺纹段，旋进过程无明显卡顿、啃丝现象；止规不可大量旋入螺孔内部。

旋合过程松紧程度适中，既不能过紧导致现场施工耗费巨大拧转力矩，也不能过于松散造成螺纹咬合间隙超标。

3. 螺纹表面与缺陷控制

螺牙内部不允许存在裂纹、夹渣、气孔等材质缺陷，热处理之后的球体进行螺纹加工时，控制加工切削参数，防止螺纹表层产生加工微裂纹。

螺纹两端过渡位置做钝化处理，螺纹起始端头不得存在尖锐切削棱边，避免初次旋入螺栓时损伤配套螺栓外螺纹。

4. 同批次一致性深化要求

同一项目、同一规格螺栓球上相同规格螺孔，螺纹成型精度标准统一，避免出现部分螺孔旋合偏松、部分偏紧。

完成螺纹加工后清理全部金属切屑，内部不得留存加工残渣，防止装配过程残渣挤压破坏螺纹工作面。

四、组合协同深化通用要求

孔径、孔深、螺牙三项指标不能独立拆分设计。孔径偏差会直接改变螺纹咬合状态；孔深不足会使有效螺纹无法充分利用；螺纹成型缺陷即便孔径孔深达标，依旧会造成节点装配与承载失效。

深化图纸与三维模型内需要清晰区分坡口范围、有效螺纹范围、底部空腔范围，向加工单位传递完整成型轮廓要求，不能仅简单标注螺孔起止位置。

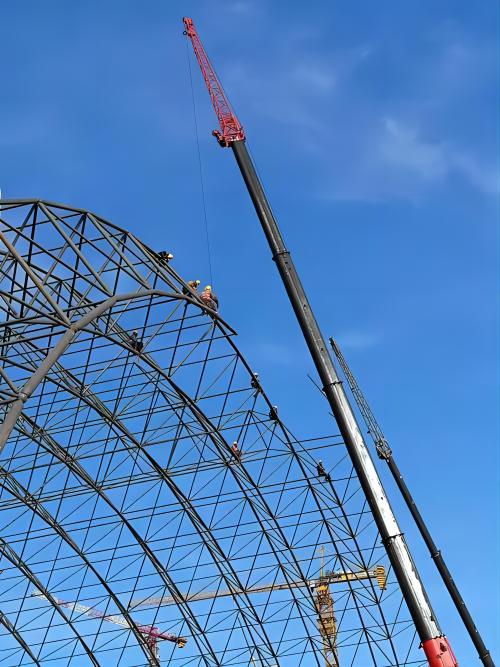

针对改造加固网架、大荷载大直径高强度螺栓配套球体，整体提升三项指标控制等级，从严执行各项精度要求。
