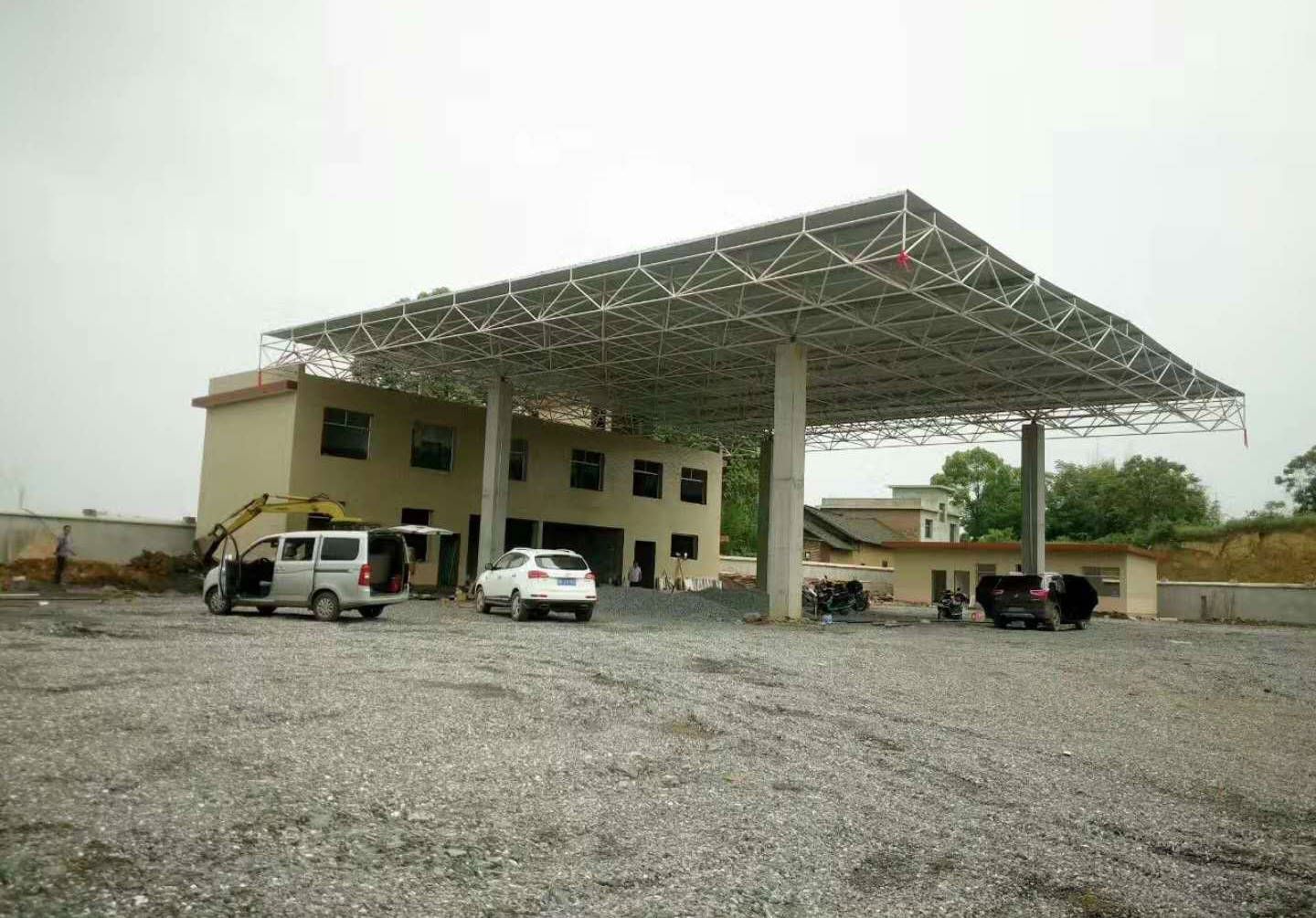

焊接球节点球径、壁厚、坡口深化取值原则

一、球径深化取值逻辑

焊接空心球直径选取核心围绕杆件布置、相贯避让、受力传递三大维度开展深化。

首先兼顾汇交杆件排布空间，多根钢管交汇于球体表面时，各杆件外壁之间需要预留足够施工间隙，焊能够伸入完成连续施焊，避免杆件相互紧贴造成焊接盲区，间隙不足时应当适度放大球体直径。

其次匹配杆件轴线交汇要求，所有相连钢管的理论轴线宜汇聚于球心，若杆件数量多、角度偏置较大，过小球体极易出现杆件偏心相交，产生附加弯矩，深化阶段通过调整球径消除不必要偏心效应。

同时结合网架整体受力特征，承受较大轴力的主杆件汇交节点，优先选用大规格球体，分散节点区域应力集中；次要杆件交汇节点可适当优化球径，兼顾结构安全与造价。

还要协调建筑边界、吊顶、设备管线等外部条件，球体不可超出建筑净空控制范围，在满足受力与焊接施工前提下，不盲目加大球径。

当存在杆件搭接、局部荷载集中支座球、悬挂荷载球节点时，球径取值需留有富余，预留后期加固、增设吊点的可行性。

二、球体壁厚深化取值逻辑

壁厚由节点承载力、球体局部承压、焊接热影响区性能共同控制。

首先匹配相连钢管截面内力，轴力大的杆件对应的球体，壁厚不宜偏薄，防止球体在管壁端压力作用下发生局部凹陷、塑性变形。遵循壁厚与相连钢管壁厚适配原则，避免球体与杆件壁厚差值过大，二者刚度悬殊会造成焊缝位置应力急剧转移。

充分考虑焊接热作用影响，焊接过程中高温会削弱球体母材局部力学性能，壁厚过薄容易出现烧穿、晶粒粗化，深化时预留热影响对应的安全储备。

区分无肋球与加肋球取值逻辑，不设置内部加劲肋的空心球，壁厚取值标准高；设置十字加劲肋的球体，依靠肋板分担集中压力，可在规范允许范围内合理优化壁厚。

支座球、承受反复荷载、动力荷载的节点球体，壁厚取值适度，抵抗往复作用产生的疲劳风险；屋面普通上弦、下弦一般受力球可按常规条件取值。

同时兼顾球体加工成型工艺，壁厚不能超出冲压、旋压工艺可行区间，壁厚过大成型难度上升，壁厚过小难以球面成型平整度，易出现鼓包、褶皱等加工缺陷。

三、坡口形式与坡口参数深化取值逻辑

坡口深化核心目标：焊缝熔深、减少焊接残余变形、方便焊工操作、控制焊接填充量。

1. 坡口形式选择

依据钢管壁厚、杆件与球体相交夹角区分形式。杆件壁厚偏小、相交角度开阔时，可选用单面坡口；杆件壁厚较大、杆件倾斜角度狭小、焊操作角度受限的节点，采用深坡口或者复合坡口形式。

杆件与球面属于空间曲面相贯，不存在标准平直对接坡口，所有相贯坡口均需沿钢管端部相贯线进行空间切制，坡口角度随圆周位置持续变化，不能采用统一平直坡口标准。

杆件内侧空间狭窄无法实现背面清根施焊时，坡口形式设计优先单面焊实现有效熔透，必要时配套增设衬垫构造；具备双面施焊条件的位置，优化坡口降低填充金属用量，减小焊接残余应力。

2. 坡口角度、钝边、间隙深化控制

坡口有效角度结合施焊可达性调整，杆件与球面夹角越狭小，焊摆放空间受限，需要适度调整坡口角度，电弧能够抵达焊缝根部。

钝边尺寸重点防止焊接烧穿，钝边过大容易造成根部未熔合缺陷，钝边过小施焊阶段极易熔穿，需结合焊接工艺方法匹配取值。

装配间隙作为焊缝熔合重要条件，间隙过小根部难以熔透，间隙过大焊接填充量激增，焊接变形与收缩应力；深化时明确装配允许波动区间，同时考虑钢管下料、球体加工产生的制造误差。

3. 差异化深化细则

多杆汇交密集节点，相邻杆件坡口互相干扰，局部区域适当调整坡口轮廓，避免坡口重叠、施焊位置冲突；支座大内力杆件焊缝，坡口参数标准，焊缝有效截面满足承载力需求。

外部暴露、处于腐蚀环境下的节点，坡口设计兼顾焊缝成型，减少焊缝凹陷、夹渣等易积聚水汽的缺陷形态，提升节点耐久性。

同一球体上不同规格杆件，不强制统一坡口标准，按照单根杆件受力大小、管径壁厚、相交角度独立定制坡口，实现受力与施工平衡。

四、球径、壁厚、坡口三者联动深化要点

三者不可独立取值，需要相互协调形成配套体系。

若球径偏小，杆件排布拥挤，施焊操作空间狭小，必须同步优化坡口角度、控制杆件端部干涉；若球体壁厚加大，可适度调整相贯焊缝应力分布，对坡口熔深要求可协同校核。

当选用薄壁球体时，严控坡口根部热输入，避免过大坡口、过宽间隙造成球面局部过热失稳；厚壁球体可承受大焊接热输入，坡口设计容错空间高。

深化全过程同步开展节点有限元局部应力复核，验证球径尺寸、壁厚规格、焊缝有效截面能否共同承担节点内力，出现应力超标时，优先调整球径或壁厚，其次优化坡口提升焊缝承载能力。

加工图纸深化阶段，将空间相贯坡口轮廓、允许装配偏差、施焊顺序要求同步标注，指导工厂相贯线切割、组对与焊接作业，理论取值能够落地实施。
