锥头、封板、套筒规格与杆件匹配深化要点
一、封板与锥头选型基本判定原则
封板、锥头作为钢管与高强螺栓之间的过渡构件，首要依据钢管外径划分选用形式。小管径杆件优先采用封板构造；较大管径杆件统一选用锥头。
选型不能只看管径，必须同步结合杆件内力、钢管壁厚综合判定。封板为平板式过渡构件，截面突变明显，应力集中效应相对突出，多用于内力水平偏低的次要杆件；锥头采用锥形渐变过渡形态，受力传递平顺，可适应大轴力受拉、受压杆件。
材质层面必须与钢管母材保持一致，避免异种钢材组焊产生焊接冷裂纹、熔合不良等缺陷。若钢管存在材质分区，锥头、封板同步分区匹配，严禁高强度钢管搭配低强度过渡配件。
二、封板与杆件匹配深化控制
外形匹配
封板外圆轮廓与钢管外径适配，设置嵌入钢管内部的定位台阶，组对同轴度，防止焊接偏心。封板中心开孔尺寸与对应高强螺栓外径匹配，预留合理装配间隙。底板有效厚度由杆件大内力控制，封板自身承载力、焊缝承载力与钢管截面实现等强。
壁厚联动匹配
钢管壁厚直接决定封板坡口形式与焊接构造。管壁偏薄时选用适宜坡口，控制焊接热输入，防止封板根部与钢管熔焊位置烧穿；管壁偏厚时优化坡口深度，焊缝有效熔深。
空间干涉前置校核
封板整体外轮廓尺寸偏小，密集汇交节点不易出现构件碰撞，但仍需要校核套筒回转空间。狭小夹角节点，封板外缘不能挤占套筒活动范围；同一球体多根小管杆件汇集时，统筹排布，防止相邻套筒相互挤压。
三、锥头与杆件匹配深化控制
两端尺寸联动逻辑
锥头大端轮廓匹配钢管外径，对接施焊外形连续；锥头小端底板尺寸，需要适配套筒外接轮廓，构造上要求锥头底板外缘适度超出套筒外接圆，避免套筒旋拧时卡滞、边缘顶死锥头。
锥头锥段锥度为定型构造，不可随意改动；锥壁厚度沿轴线平缓过渡，杜绝截面急剧变化带来应力集中。任何截面的有效承载能力不得低于相连钢管，满足等强设计原则。
高强螺栓规格联动
锥头中心孔径由高强螺栓规格决定，同一管径钢管，若内力差异导致螺栓规格升级，必须换对应规格锥头，不可小管孔强行适配大直径螺栓。
碰撞干涉专项协调
锥头拥有向外延伸的锥形段，是杆件碰撞高发部位。深化三维建模时，完整建立锥头实体外形，不单依靠钢管中心线校核。多杆交汇、杆件夹角狭小节点，锥头外形会直接影响杆件根部净距；出现杆件相碰时，可结合球径调整、锥头标准型号择优优化排布。
焊接构造协调
锥头大端与钢管对接坡口依据钢管壁厚统一深化，环向焊缝成型均匀。严控锥头与钢管组对同轴度，同轴偏差过大会造成焊缝厚薄不均，局部应力集中。
四、套筒规格匹配深化核心规则
套筒不直接与钢管接触，但规格选取完全依附高强螺栓，同时兼顾受力传递、安装操作、空间干涉三大条件。
基础匹配关系
套筒规格严格跟随高强螺栓公称规格一一对应，不可跨规格混用。套筒内孔与螺栓预留标准装配间隙，满足自由滑动。套筒采用六角外形，适配标准扳手操作尺寸。
受力差异化匹配
网架杆件拉力依靠高强螺栓传递，杆件压力依靠套筒两端端面承压传递。受拉杆件套筒优先选用标准配套型号；大内力受压杆件，除选用对应规格套筒外，需要复核套筒端部承压有效面积，必要时选用加厚型套筒构造。
套筒侧面开设紧固螺钉滑槽，滑槽位置、有效截面同步验算，螺钉限位可靠，不出现局部剪切破坏。
空间干涉重点管控
套筒六角外接轮廓是螺栓球节点干涉常见来源。深化阶段重点核查两项内容：一是相邻套筒外缘是否相互触碰；二是扳手旋转运动轨迹是否存在遮挡。
同一球体上同时布置大小规格杆件时，大螺栓配套套筒外形尺寸大，优先布置在球面开阔区域；小规格套筒安排至夹角相对局促位置，均衡分配球面空间。
长度协调控制
套筒轴向长度需要结合螺栓旋入球内深度、锥头 / 封板底板厚度综合匹配。长度不足会造成套筒无法同时顶紧球体与锥头端面；长度过大，容易造成螺栓旋入深度不足，削弱节点连接可靠性。
五、锥头、封板、套筒、杆件整套联动匹配体系
整套配件不可独立选型，形成闭环匹配链条：
钢管外径→确定选用封板或锥头型号；
杆件内力→确定高强螺栓规格；
高强螺栓规格→锁定锥头 / 封板中心孔径、套筒规格；
钢管壁厚→确定对接坡口、锥头 / 封板底板厚度；
三维节点模型→校核锥头外形、套筒六角轮廓，排查碰撞、扳手操作空间。
深化禁忌：
同一外径钢管，随意换螺栓规格而沿用原有锥头、封板；
只匹配受力参数，不在三维模型中模拟套筒、锥头实体外形，后期出现现场装配干涉；
忽略材质统一，钢管与锥头、封板牌号不一致；
受压杆件仅按螺栓选型，未复核套筒端面承压能力；
密集节点选用大外形套筒，未提前调整杆件排布或球径。

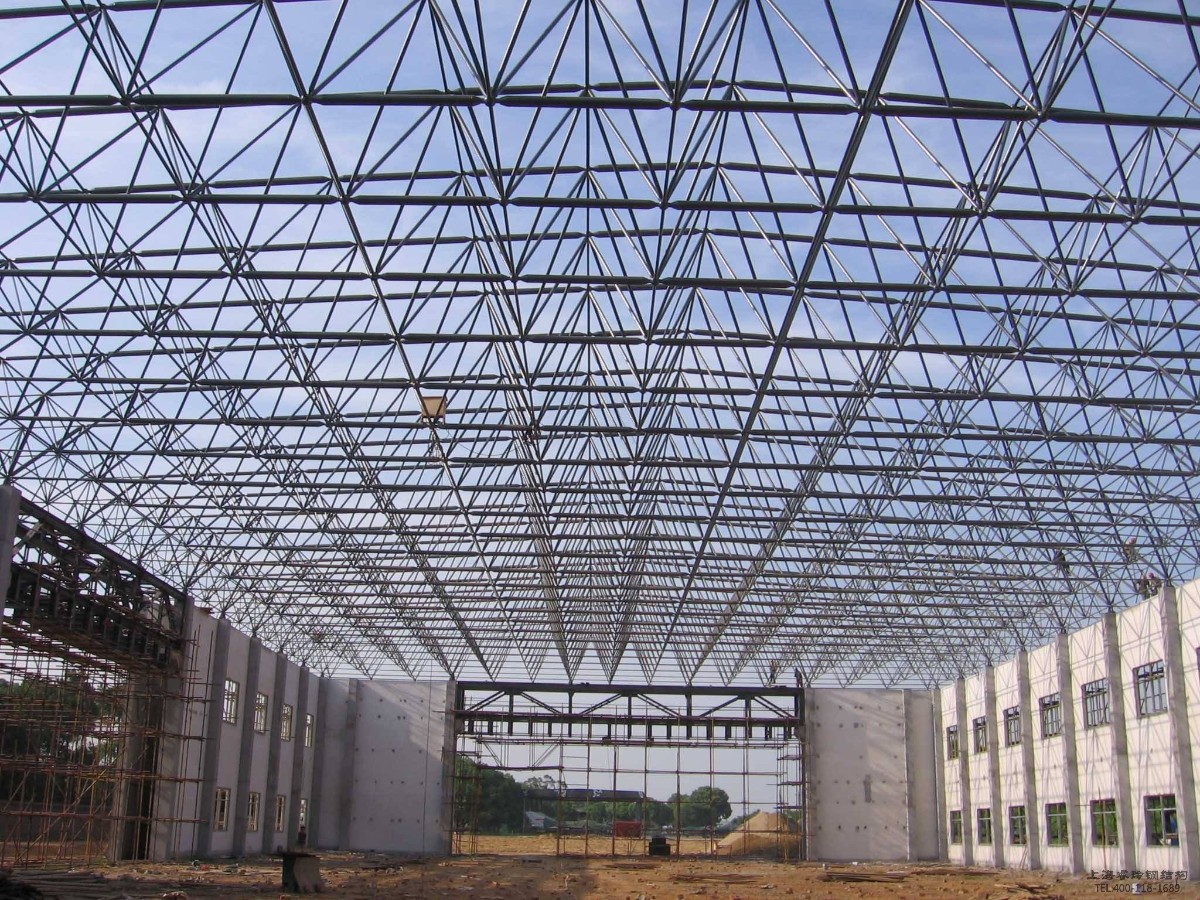

六、图纸深化落地要求
每种杆件编号完整标注钢管规格、端部配件类型、锥头 / 封板型号、配套螺栓与套筒型号；密集汇交节点增加三维节点视图，直观展示套筒排布关系。加工交底明确组对同轴度、坡口标准，工厂杆件预制阶段同步配套对应配件，防止规格错装。
