网架深化规避杆件碰撞、螺栓干涉综合技术措施

一、前期与几何基准管控，从源头减少冲突隐患

深化必须严格采用三维实体模型开展校核，不可仅依靠二维图纸推演。统一确立球心坐标系、杆件轴线基准、球体外形实体轮廓，所有构件建立真实外包实体，包含球体外径、钢管外轮廓、端部坡口范围、螺栓实体、螺母、垫圈、扳手操作空间，不能只用中心线简化。

统一校核基准条件，确认网架起拱形式、支座标高、边界收头造型，同时同步纳入建筑吊顶、通风管道、消防管线、支吊构件等周边附属构件，避免网架内部构件无冲突，但与外部设施发生挤压干涉。

杆件轴线优先执行汇交球心原则，严控杆件偏心布置。偏心布置不仅附加弯矩，还极易造成相邻杆件外壁相互贴近，是杆件碰撞高发诱因；角度紧凑的多杆交汇节点，提前预判杆件排布密度，必要时球径杆件分布夹角，拉开杆件外壁净距。

二、焊接球网架杆件碰撞专项深化措施

焊接球体系不存在螺栓构件干涉风险，重点管控杆件空间相碰与施焊空间不足两类问题。

多根杆件密集汇交节点，逐一核算杆件外壁之间的净空距离，预留焊运转、焊条摆动的操作空间，区分杆件主次受力等级进行排布。若杆件间距偏小，优先适度放大球体直径，改变杆件根部发散角度，拉开杆件根部间隙；不建议直接收窄杆件管径来避让，防止削弱杆件承载能力。

同一球体上不同杆件相贯线位置相互重叠、坡口区域交叉时，杆件安装角度，错开相贯施焊区域，避免一处焊缝施工时干扰相邻杆件焊接作业。

悬挑区域、网架边界收口节点、上下弦靠近支座位置，杆件布置角度陡峭，属于碰撞高发区域，三维模型中进行动态旋转多角度检查，排查视线盲区的隐蔽碰撞。

当杆件排布确实难以拉开距离，可在结构规范允许范围内微调杆件微小汇交角度，完成应力复核后方可实施，严禁未经受力验算强行挪动杆件轴线。

三、螺栓球网架螺栓、套筒、杆件多重干涉深化措施

螺栓球干涉分为杆件互碰、螺栓头相互顶触、套筒相邻挤压、扳手操作空间不足多种形式，相较焊接球管控维度多。

螺栓排布预控

球体螺孔布设前统筹规划所有相连杆件对应的螺孔方位，相邻螺孔之间足够球面弧长间距，防止两根杆件对应的高强螺栓、套筒发生接触冲突。大直径杆件配套套筒外形尺寸大，在狭小夹角节点优先布置大规格杆件，再排布小型杆件。

螺孔角度设计时，兼顾杆件轴线与球面法线匹配，同时预留套筒安装空间，杜绝套筒外缘相互挤压。

杆件实体碰撞核查

除套筒、螺栓之外，钢管杆件自身外壁同样存在碰撞风险。两根杆件空间夹角较小的节点，即便螺栓互不干涉，钢管中段依然可能相互触碰，三维实体需要完整贯通杆件全长，不能只核查球体根部位置。

安装操作空间预留

不可仅满足构件不接触，还需要预留扳手拧动套筒的回转空间。很多情况构件实体无接触，但工具无法就位，形成隐性干涉。狭小夹角节点，评估扳手转动轨迹，必要时杆件角度或球径，消除工具干涉。

异规格杆件组合节点管控

同一球体搭配多种管径杆件时，大管径杆件套筒外形尺寸大，优先占据球面开阔区域；小管径杆件布置在夹角相对局促位置，均衡分配球面空间，防止大套筒挤占全部空间造成小管件无法安装。

四、模型校核标准化流程，消除隐蔽干涉

建立分层校核顺序：先校核上弦层构件，再校核腹杆体系，后校核下弦杆件；重点关注腹杆交叉区域、支座周边节点、网架高低跨交接位置、悬挑根部、洞口周边节点。

采用三维模型碰撞检查功能进行批量筛查，对系统标记的冲突位置逐一人工复核，区分真实硬碰撞与线条重叠假象；多角度旋转观察模型，正视、仰视、侧视多视角排查，避免平面视角下视觉误判。

深化过程同步新模型，每一次杆件角度、球径、杆件规格后，重新执行碰撞核查，杜绝修改后产生新的干涉问题。

形成节点专项详图时，密集汇交节点增加三维节点视图，直观体现杆件排布关系，方便工厂加工与现场施工复核。

五、方案取舍原则（冲突发生后的次序）

出现杆件碰撞、螺栓干涉时，遵循固定优先级有序：

优先级：在不改变网架受力体系前提下，适度球体直径，改变杆件根部发散角度，拓展球面布置空间，适用性广，对结构内力影响小。

第二优先级：微调杆件汇交角度，完成后必须提交节点局部受力验算，确认附加弯矩在规范允许范围。

第三优先级：杆件排布顺序，互换大小杆件在球面上的布置方位，优先将大套筒、大管径杆件布置至开阔区域。

第四优先级：若以上措施均无法实现，在结构设计允许前提下杆件截面规格，需由设计单位确认承载力满足要求。

严禁采取切割杆件、打磨套筒、切除螺栓局部外形等现场强行装配方式消除干涉。

六、施工配套前置管控

深化图纸标注关键密集节点三维示意，对极易出现干涉的特殊节点单独编制安装顺序说明，明确杆件进场拼装先后次序，避免拼装顺序不当人为造成构件卡死。

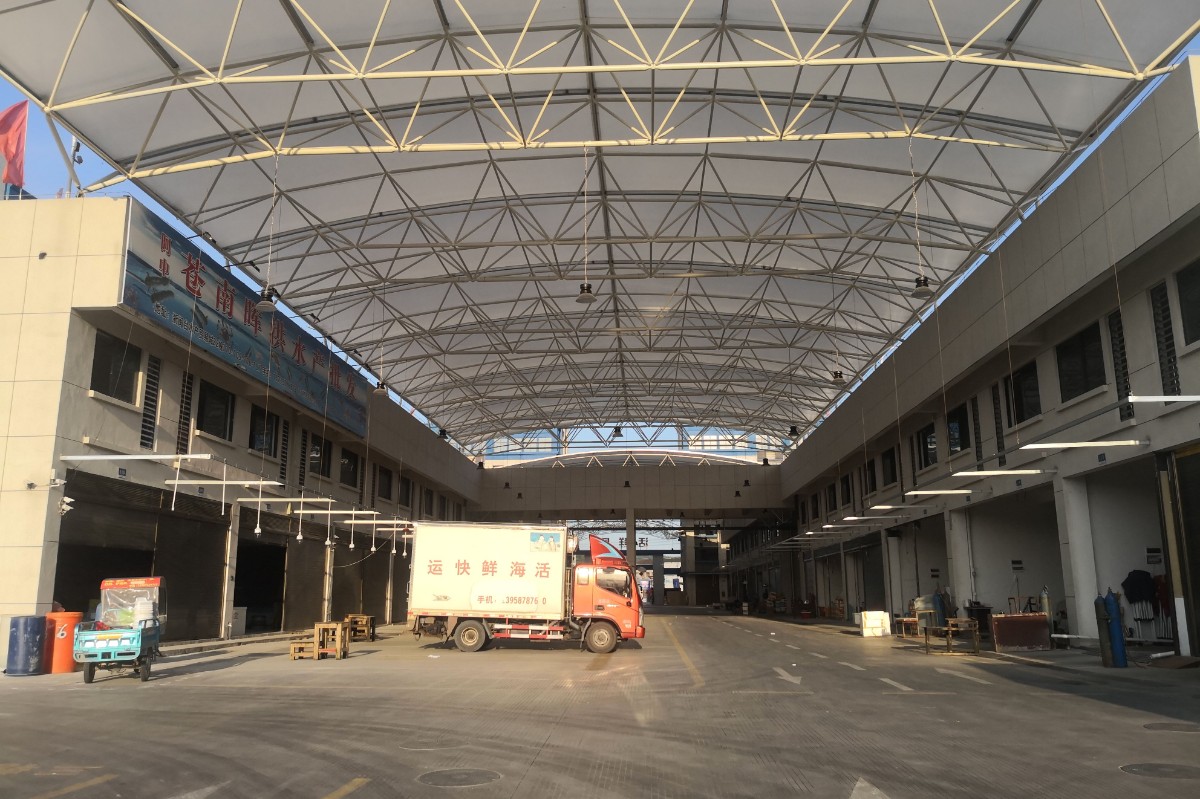

若网架存在起拱，不可采用平面模型进行校核，必须按照设计起拱形态建立空间曲面模型，起拱会改变杆件空间夹角，平面模型校核结果存在较大偏差，极易遗漏大量干涉隐患。
