钢结构网架基础预埋板定位、标高深化设计

一、深化前置基础条件

开展预埋板深化前，必须集齐两类资料：网架图纸、土建基础施工图；同步梳理支座形式、支座水平反力、竖向荷载、是否存在温度伸缩、抗震位移需求，同时收集土建承台、短柱、基础梁钢筋排布方案。

预埋板不单是简单定位放样，需要兼顾网架安装精度、土建钢筋避让、混凝土浇筑施工可行性、后期支座调平余量，实现土建与网架之间尺寸闭环。

二、预埋板平面定位深化要点

1. 坐标体系统一原则

深化首要工作：统一土建与网架两套图纸的坐标基准。土建基础轴线、网架建模轴线必须采用同一坐标系，杜绝两套图纸各自建立基准引发的偏移偏差。

所有预埋板中心点以统一基准轴线进行定位标注，优先采用轴线控制方式；基础外形边线仅作为辅助参考，不可作为预埋板定位依据。

若遇到建筑轴线错位、伸缩缝、沉降缝位置，单独建立局部基准控制线，清晰标注分界关系，防止跨缝预埋构件定位出错。

2. 定位偏差预控深化

充分考虑土建钢筋绑扎、模板支护、混凝土振捣带来的施工扰动，深化阶段对预埋板周边空间进行校核。核查基础主筋、箍筋、拉筋位置，避免钢筋直接阻挡预埋锚筋，出现钢筋与预埋构件碰撞冲突。

出现碰撞时优先调整钢筋排布路径，无法调整时优化预埋板外形、锚筋布置形式，严禁现场随意切割预埋锚筋。

对于存在滑移需求、抗震功能的支座预埋板，除中心点定位外，还需要明确预埋板摆放方向，滑移方向、转动方向与网架设计位移方向保持一致，不可随意旋转摆放。

3. 外形边界与支座匹配校核

对照上部支座垫板外轮廓尺寸，预埋板平面范围需要充分覆盖支座承压区域。预留支座安装微调空间，后期网架就位后，支座可以在预埋板范围内小幅调整位置，消化网架制作、基础施工累积误差。

多个预埋板集中布置的基础短柱，统一排布顺序，预留支模、灌浆、焊接操作工作面，避免构件排布过密造成施工操作空间不足。

4. 锚固件配套深化

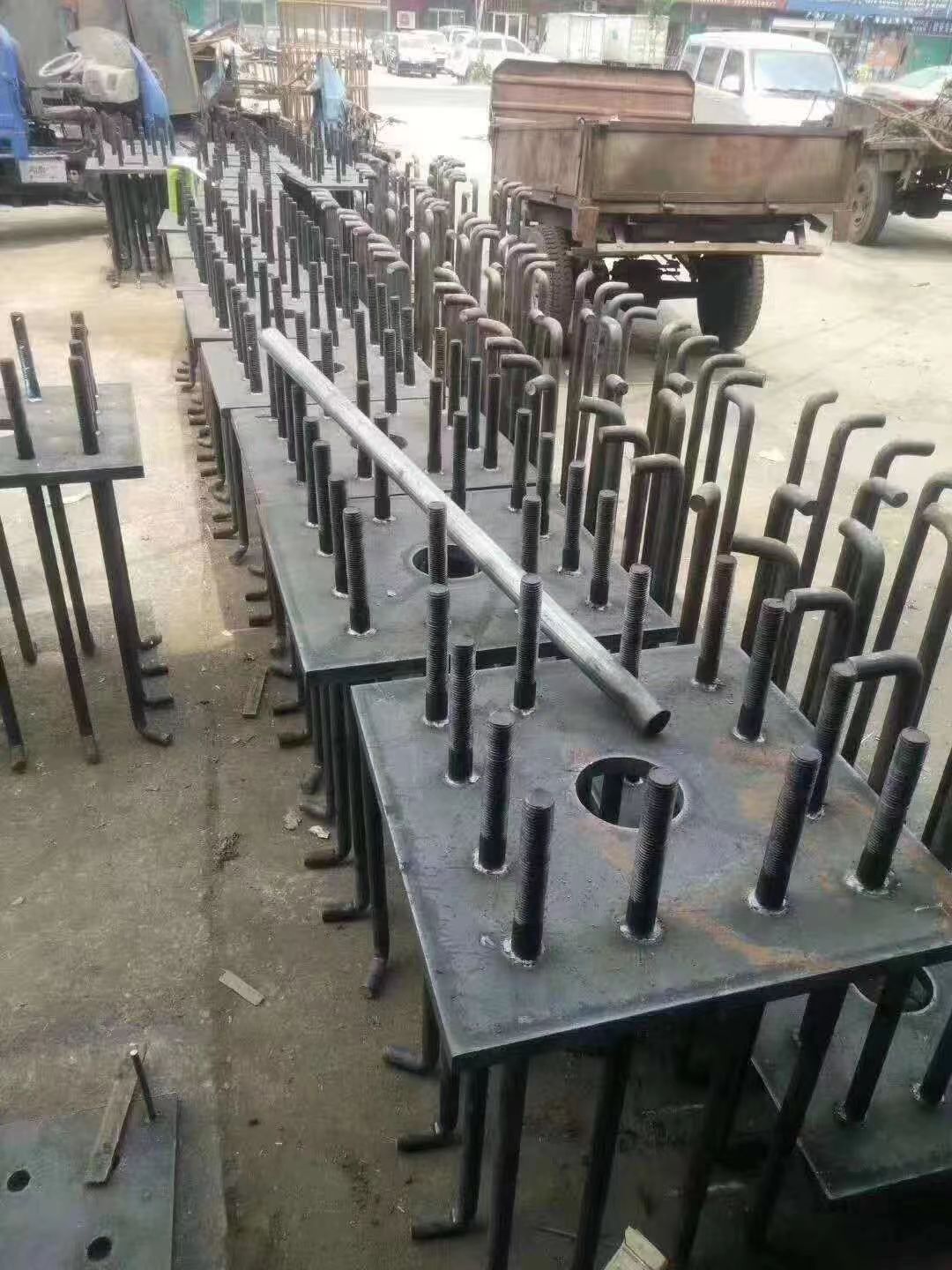

锚筋、锚板组合同步深化，锚筋避开混凝土主筋位置；锚筋下端设置锚固构造，满足混凝土锚固受力要求。预埋板如需设置限位挡板、抗剪键，结合水平剪力大小布置，抗剪构件位置不得侵占核心承压区域。

三、预埋板标高深化要点

1. 标高传递基准统一

土建结构标高、网架施工标高采用同一水准基点，区分建筑完成面标高与结构标高，杜绝混淆两类标高造成预埋板高低错误。

图纸清晰标注预埋板板面结构标高，同时明确标高基准取自哪一层水准控制点。伸缩缝两侧基础分开设置标高控制点，避免跨区域标高传递产生累积误差。

2. 分层高差逻辑规划（核心）

深化阶段提前梳理完整传力层次：预埋板面→支座垫板→过渡板→网架支座。

合理分配调平余量，明确哪些高差依靠预埋板标高控制，哪些依靠上部垫板、过渡板调整，不允许将全部调平压力交由上部钢板叠加处理。

预埋板标高原则上尽量一次性控制，减少后期大量使用厚钢板找平；同时预留适度可调空间，应对土建浇筑成型误差。

区分固定支座、滑动支座标高要求，滑动支座预埋板面平整度要求高，防止支座滑移卡阻。

3. 预埋板自身平整度控制深化

图纸明确预埋板板面平面度控制要求，预埋板支撑支架独立深化。支撑骨架不得直接焊接在基础主筋上，防止浇筑振捣时钢筋形变带动预埋板移位、倾斜。

大面积预埋板，必要时设置浇筑排气孔，避免板底形成空腔，混凝土无法密实填充，造成后期沉降、板面脱空。

4. 灌浆间隙预留深化

当支座垫板与预埋板之间设计灌浆层时，深化明确灌浆间隙范围；严禁预埋板标高过高，导致灌浆空间不足无法注浆；也不可标高过低，造成灌浆层过厚产生收缩变形。

四、土建与网架交叉协同深化措施

出具预埋板专项深化大样图，单独标注：中心点定位坐标、构件摆放方向、板面标高、锚筋构造、支撑支架做法；

深化图纸专门标注禁止现场随意切割锚筋、禁止私自改动预埋板坐标及标高；冲突位置提前在图纸阶段优化解决；

对于大跨度网架、多支座连片基础，绘制预埋板相对位置关系图，控制相邻预埋板之间相对高差与平面偏移，相对精度往往比单一坐标精度加关键；

明确预埋板防腐分界：埋入混凝土内部区域涂装，外露板面及边缘在浇筑前完成防腐施工；标注浇筑前成品保护要求，防止预埋板面被混凝土污染。

五、常见深化失误规避

网架、土建轴线不统一，两套坐标定位，预埋整体偏移；

只标注预埋板中心坐标，未规定构件旋转方向，滑移支座方向摆放错误；

标高体系混淆结构标高与建筑标高，预埋板整体高低错位；

未校核钢筋碰撞，现场施工强行裁切预埋锚筋，削弱锚固承载力；

没有统筹调平层次，预埋标高偏差过大，后期依靠多层薄垫片叠加受力；

预埋板支撑依托基础钢筋，混凝土振捣发生倾斜、下沉
