网架深化图纸审核、确认单位清单

一、参与审核确认相关单位及职责

1. 网架深化单位（深化出图方）

即网架加工、施工分包单位。内部先行完成自审，包含模型校核、节点构造、支座、预埋板、檩托连接件、材料选型、加工工艺可行性自查。

自审完成，加盖深化设计专用章后，向外报送各单位审核，是深化图纸的责任源头。

2. 施工总承包单位

总承包对分包实施统一管理，首要审核内容：

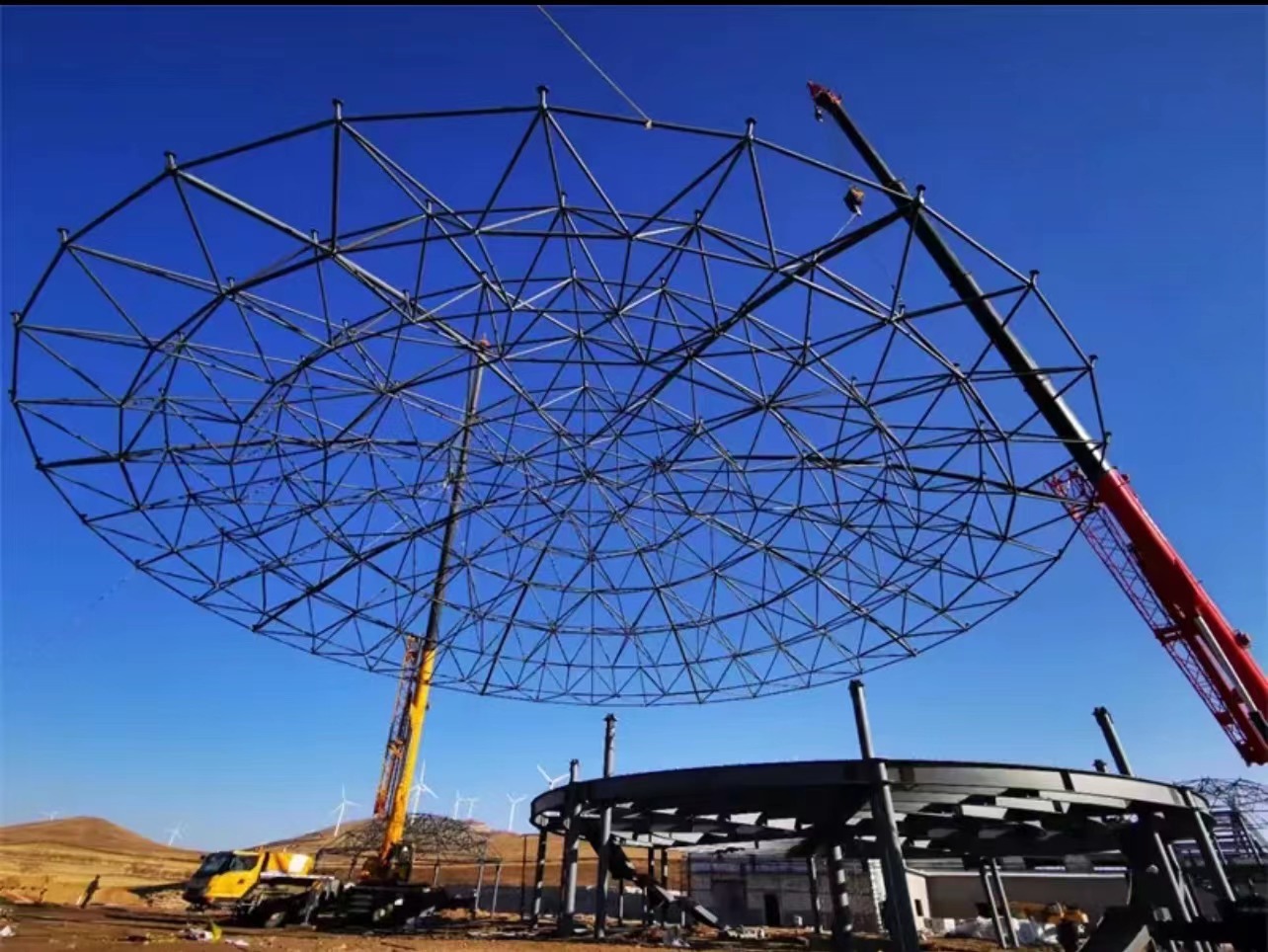

网架深化与土建基础、预埋件、屋面围护、幕墙、机电管线是否冲突；施工吊装方案、现场安装措施、工序衔接是否可行；图纸编制格式、图纸目录、变协调统一。

总包审核完成签署确认，方可流转至设计单位。

3. 原建筑结构设计单位（重要确认单位）

核心确认主体。设计院负责核查网架深化内容是否符合原结构施工图设计意图、荷载取值、支座约束条件、位移限值、抗震构造要求。

重点复核：球节点、杆件截面、支座形式、预埋板锚固、檩托连接件、支座垫板过渡板构造；所有改变原设计受力体系、节点做法的深化内容，必须经过设计复核并书面认可。

未经设计院确认的深化图纸，不得用于加工、施工。

4. 建设单位（甲方 / 业主）

业主总体把控项目建设标准、使用功能、投资范围。审核重点：建筑外观、屋面构造、设备支座位置、檐口、伸缩缝、采光天窗等建筑相关构造；重大材料规格、防腐体系、工程范围边界。

部分项目业主委托管理公司代行权限。

5. 监理单位（工程监理）

全过程监督图纸合规性与施工落地性。审核图纸完整性、规范符合性、原材料复检要求、防腐防火构造、安装精度控制措施；核查深化图纸有无违背规范及施工图要求。

监理签署确认，作为后续构件加工、现场施工、工序报验的依据。

二、按需参与审核的相关单位（视项目情况选用）

图审机构（施工图审查中心）

一般初始施工图完成审查；若网架深化出现重大结构调整、支座体系变、杆件截面大范围修改，需要重新报送图审机构复核备案。普通节点细化、檩托、垫板等构造深化，多数地区二次图审，以当地住建管理要求为准。

第三方审图 / 钢结构专项咨询单位

大型公共建筑、超限大跨度网架、重点项目，业主常会委托独立钢结构咨询单位开展专项复核，深化图纸需同步提交其审核。

屋面围护、天窗、机电分包单位

协同交叉审核，核对檩托位置、设备支座、洞口周边网架构造，避免后期围护、机电构件与网架碰撞，属于交叉会签。

三、标准流转流程

网架分包自审 → 总承包审核 → 监理审核 → 原结构设计院审核确认 → 建设单位终确认

全部单位签署完成，图纸加盖各方印章，形成有效施工深化图纸，方可开展钢材采购、工厂加工、现场预埋与安装。

四、关键管理注意事项

区分 “深化细化” 和 “设计变”

仅对原图纸节点细化、垫板、檩托、支座构造优化，属于深化；一旦调整杆件截面、支座约束方式、荷载传递路径、网架跨度体系，属于设计变，需履行变手续，不能仅依靠深化确认。

所有单位意见必须书面闭环

各方提出图纸修改意见，深化单位调整后重新报审，留存图纸会审记录、修改版次，禁止采用口头确认。

确认文件效力

仅签字无盖章、非正式版图纸，不具备施工及结算依据；必须使用受控版本图纸进行加工制作。
