网架深化图纸与正式施工图不一致判定原则与实操细则

结合国内建筑法规、施工合同通用条款、钢结构网架行业惯例，不能一概而论固定某一份图纸优先，核心看差异类型、图纸审批盖章有效性、是否履行法定确认流程，整体分为两大类场景界定优先级。

一、基础法理与合同底层优先级

经施工图审查机构备案盖章的正式施工图，是项目法定底线文件，约束结构安全、抗震、防火、强制性条文，任何深化图纸不得突破原图结构安全底线。

图纸通用优先级排序：设计变 / 工程洽商＞盖章生效深化图＞原版施工图＞未审批草图、临时白图；文字说明、规范条文优先级高于图纸图示尺寸；新版本图纸优先级高于旧版本图纸。

深化图纸本质只是加工详图细化文件，不属于原生法定设计文件，只有完成多方盖章审批，才具备施工效力。

二、场景一：仅构造细化、节点细化（常见网架深化冲突）

冲突表现

垫板、过渡板、支座细部、螺栓球 / 焊接球加工详图、檩托连接板、坡口形式、杆件拼接方式、构件编号、现场安装微调构造等细节和施工图简图不一致，杆件截面、网架跨度、支座约束、荷载取值、整体结构体系完全不变。

判定：多方盖章确认后的深化图纸优先执行

生效前提：深化图纸经过网架分包自审→总包审核→监理审核→原结构设计院复核签章→建设单位终确认，全套盖章受控版本。

适用原因：原版施工图仅绘制网架整体布置简图，无法指导工厂下料、加工制作，深化图是落地细化详图，在不改动结构受力的前提下，用于构件加工、现场安装、验收。

无效情形：私自修改、无设计与监理盖章、非正式草稿深化图，即便和施工图不一样，也一律以施工图为准，严禁私自施工。

三、场景二：改动结构核心参数（结构受力类冲突）

冲突表现

网架杆件规格、球节点尺寸、支座形式、支座约束方式、支座反力、网架跨度、抗震构造、基础预埋锚固形式、整体布置发生改变，和施工图受力体系不一致。

判定：一律以原版施工图为准，深化图纸无效

此类改动不属于正常深化，属于设计变，深化单位无权擅自修改结构核心内容。

整改要求：必须由原设计院出具正式设计变单、变图纸，重大结构改动需要重新报送施工图审查机构复核备案，走完变流程、各方签章后，新变文件才可以替代原图执行。

禁止行为：未走变流程，仅凭深化图纸私自改截面、支座，属于违规施工，验收不予通过，责任由施工分包承担。

四、现场出现图纸矛盾的标准处置流程

暂停对应部位加工、施工，不得自行随意选用图纸施工；

整理两处图纸差异内容，书面报送监理单位；

监理组织建设单位、原设计单位、总包、网架分包共同会商；

轻微细化矛盾：设计院书面确认深化图有效；结构矛盾：设计院出具正式变或图纸答疑；

形成书面会审纪要、答疑记录、变单，归档留存，作为后续施工、结算、验收依据。

五、特殊边界情况界定

合同明确约定：若施工合同专用条款写明 “深化图经甲方监理设计确认后优先执行”，在不触碰强条、不改动主体受力前提下，严格按合同约定执行；

规范与图纸冲突：无论哪份图纸，均以国家现行钢结构、网架强制性规范高要求为准；

结算依据：仅细化深化不产生工程量大幅变动，结算参照施工图；设计变带来工程量变化，以正式变 + 生效深化图共同结算。

六、高频误区规避

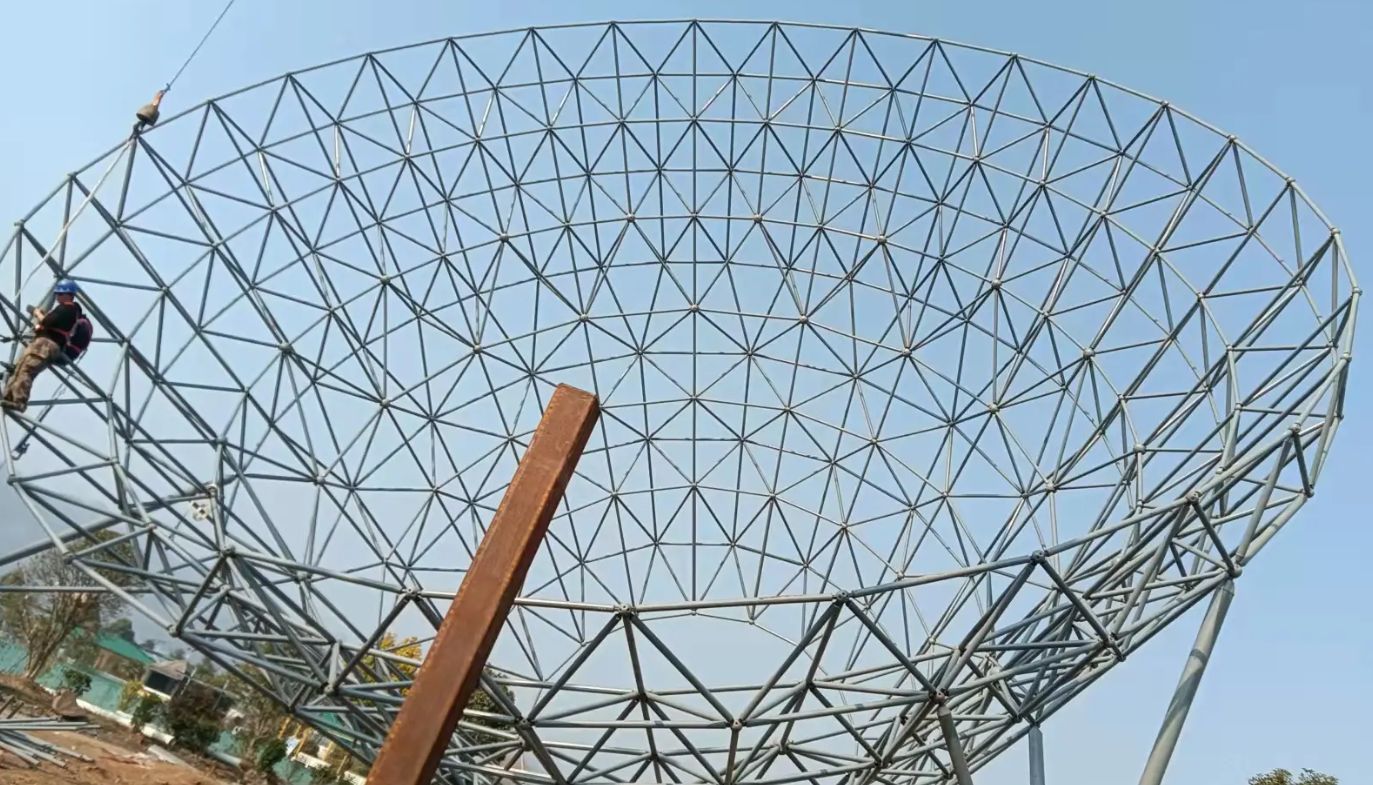

误区 1：深化详图一定优先。纠正：无设计院盖章、改动受力的深化图完全无效；

误区 2：施工图简图粗略，就随意按深化图改杆件。纠正：杆件、支座属于核心受力构件，修改必须走设计变；

误区 3：口头确认图纸差异。纠正：所有图纸矛盾解决必须书面留痕，口头约定无法律效力
