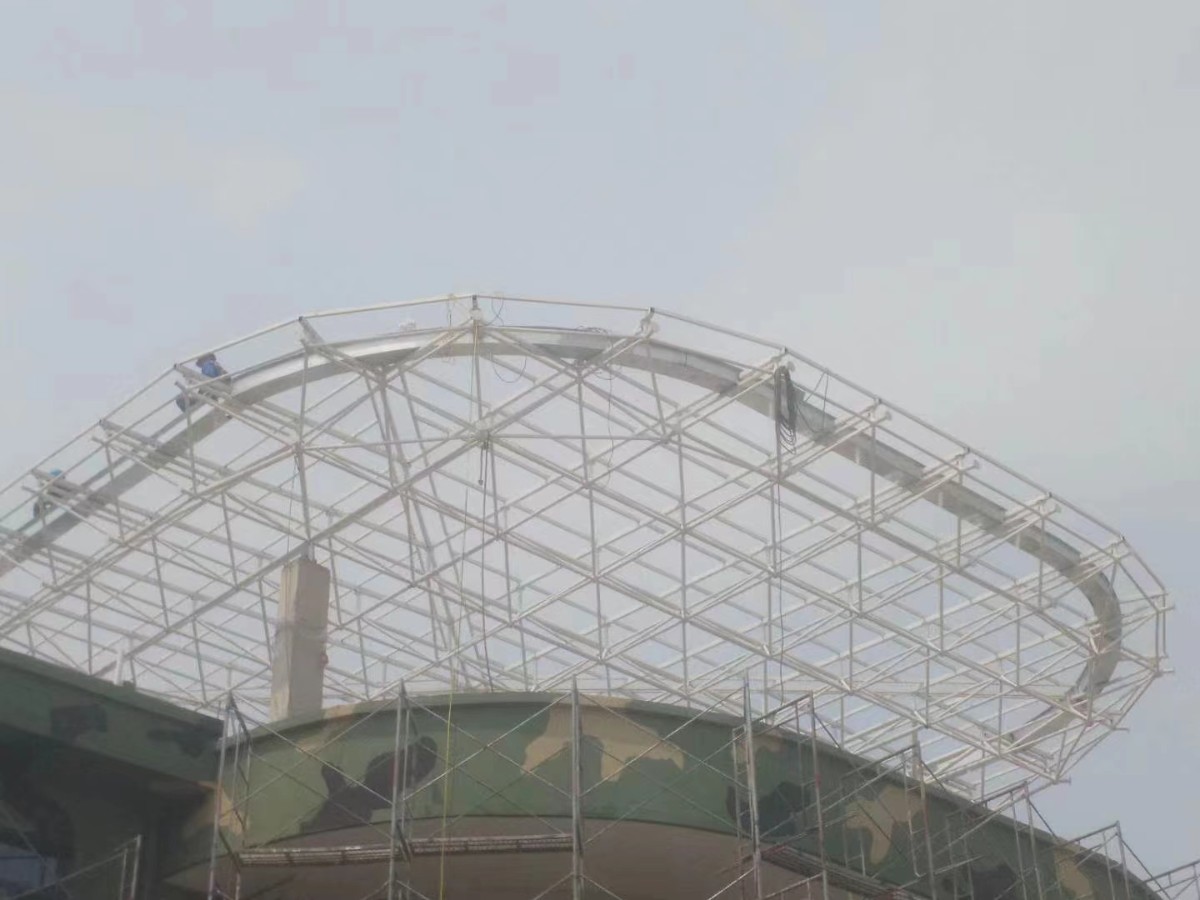

网架料单、三维模型、施工深化图纸三者数据统一管控方案
全程不使用量化数字，围绕螺栓球、焊接球网架加工全流程，从建模、出图、下料、复核、归档建立闭环管控，模型、图纸、料单三者数据完全统一。
一、源头统一：单一基准建模，杜绝多源头数据
固定建模基准
全程只使用一套原始结构施工图坐标、轴线、标高、支座约束条件搭建三维模型，不拆分分段独立建模，不借用旧工程模型局部修改复用。整体网架一次性建立完整整体模型，屋脊、伸缩缝、边界支座、洞口等特殊区域不单独新建零散子模型，所有杆件、球节点定位、角度、空间关系全部依托主模型生成。
构件参数统一锁定
杆件材质、管材类型、球节点规格、螺栓等级、封板锥头样式、支座类型、垫板与连接件样式，在建模初期统一录入参数库，模型内所有同类构件调用统一参数，全程不临时手动修改单个构件规格，从根源避免局部参数错乱。
人员权责绑定
建模人员同步负责图纸导出、料单提取，不拆分建模、绘图、算料岗位；多人协作项目，指定总建模负责人，所有修改统一汇总至主模型，禁止多人私自拷贝模型修改后分头出图、出料单。
二、中间环节：图纸从模型直接派生，禁止手动手绘改图
图纸自动导出，放弃手工绘制
深化施工图、节点大样、支座详图、檩托连接板详图，全部由三维模型一键投影、剖切生成，平面布置图、杆件布置图、球节点定位图直接调取模型坐标数据，不依靠 CAD 手绘描摹、手动标注尺寸。
所有杆件编号、球节点编号、支座编号由模型自动生成，图纸编号与模型编号一一对应，不人工二次编写编号。
严禁图纸手动微调
图纸导出后，仅可做排版、线型、标注美化处理，不手动拉伸线段、改动节点位置、修改杆件规格、调整板面外形；若发现图纸局部不合理，一律回到三维模型内部调整构件，重新导出新版图纸，绝不直接在图纸上修改数据。
版本同步刷新
模型每一次修改新，立刻同步替换旧版图纸，旧图纸统一回收作废标记，不新旧图纸混用；建立版本命名规则，每次修改标注版本编号，模型、图纸文件夹版本编号完全相同。
三、料单提取：依托模型自动统计，杜绝人工估算罗列
料单全自动提取
杆件下料清单、球节点清单、配件清单、连接件清单，全部从完整三维模型批量导出汇总，依靠软件自动统计杆件、球体、零配件数量与规格，不依靠人工对照图纸逐根清点统计。
料单内构件编号与模型、图纸编号完全同源，单根杆件、单个球节点三者编号对应。
下料余量统一标准化设置
杆件加工余量、坡口余量、焊接收缩余量，在建模参数里统一预设，软件自动计入料单长度，不人工单独修改某一根杆件料单长度；所有余量规则书面固定，图纸标注理论长度、料单标注加工下料长度，二者差值统一固定，不会出现长短混乱。
分类口径统一
图纸、模型、料单采用相同分类方式，均按照区域、轴线、批次、支座组划分构件，分类目录完全一致，方便逐条核对查找。
四、三级交叉复核机制（一致性核心）
一级：建模自检
建模完成后软件自带校核：杆件碰撞检查、节点重合检查、空间坐标校核、规格归类检查，排查模型内部自身错误，无异常才可导出图纸与料单。
二级：逐项逐条比对复核
复核人员固定三项比对逻辑：
图纸节点定位→对照模型坐标；
图纸杆件编号、规格→对照模型杆件参数；
料单构件数量、长度、规格→逐条对照图纸明细表与模型统计数据。
重点复核支座周边、伸缩缝、天窗洞口、边界悬挑等复杂区域，此类位置容易出现数据偏差。复核发现不一致，一律回改模型，重新出图出料，不强行修改图纸或料单迁就错误模型。
三级：批量汇总总核对
统计全网架杆件总数量、各类球节点总数量、配件总数量，模型汇总总量、图纸材料明细表总量、料单总量三者必须完全相等；总量一致再抽查局部小区域，总量不符说明源头存在错漏，复盘模型。
五、变管控：修改全程联动三者同步新
任何调整只改动模型
项目全过程出现设计答疑、图纸会审、设计变、局部构造优化，所有修改时间在三维主模型内调整，只改模型，图纸和料单不单独改动。
联动刷新归档
模型修改完毕，立刻重新导出新版图纸、新版料单，作废旧版资料，新版本同步下发车间、现场、资料员；同步标注修改部位、修改原因，方便各方追溯。
禁止零散临时修改
现场临时微调、车间临时加工调整，不得直接涂改料单图纸，必须反馈建模人员新模型后，下发正式改版资料。
六、落地管理细则
资料绑定归档
每一套网架资料打包归档：原版模型文件、对应版本全套深化图纸、对应下料料单，三者文件名、版本号统一捆绑存放，不单独散落存放。
加工前小样试核对
正式大批量下料前，选取复杂节点、长短杆件做小范围试核对，抽取局部区域，比对模型、图纸、料单数据，确认无误再批量投产。
禁止离线手抄资料
车间临时手写清单、纸质草图，不能作为加工依据，所有加工依据为同源导出的受控图纸与料单。
七、常见不一致问题规避
分开建模、手绘改图、人工手算料单，是数据错乱主要原因；
新旧版本混用，旧图纸搭配新料单、新模型搭配旧图纸；
变只改图纸不改模型，导致料单滞后出错；
多人独立修改资料，没有统一汇总至主模型。
