异形曲面网架深化难点，设计师常用处理思路

异形曲面网架深化难点，设计师常用处理思路。随着国内公共建筑设计日趋多元化，双曲面、自由曲面异形网架越来越多地应用于体育馆、会展中心、文旅场馆项目当中。对比常规平面螺栓球网架，异形曲面网架深化设计复杂度提升，深化阶段考虑不周，极易引发网格畸变、节点干涉、杆件不合理等一系列问题，进一步造成构件报废、现场安装受阻。山东邹唐建工结合异形曲面网架项目实践经验，解析深化过程主要难点以及行业设计师常用处理思路。

项目会遇到很多现实问题，建筑外观模型不等同于结构深化模型。建筑三维模型以实现外立面艺术造型为首要目标，一般不会考量钢结构网格约束、螺栓球节点干涉、杆件加工制造条件。倘若直接导入建筑模型输出加工图纸，极易产生大量畸变网格。深化设计前期，应当和原设计单位充分沟通，确认建筑造型允许偏差范围，在不破坏整体外观前提下开展曲面离散拟合优化工作。

其次是螺栓球节点空间角度管控难题。普通平面网架各个节点杆件夹角相对稳定；异形曲面网架每一颗螺栓球处在空间曲面上，各个方向杆件夹角互不相同，每一颗球的开孔角度都是个性化参数。三维建模过程中微小偏差，就会带来螺栓球开孔角度错误，引发构件报废。深化工作需要依托完整三维模型执行全域干涉校核，检查球体之间、杆件之间是否出现互相碰撞干涉现象，对于畸变较为严重网格点位开展优化调整。

曲面曲率剧烈变化位置，容易出现网格不均衡问题。网格扭曲变形之后，会产生杆件过短或者杆件过长情况。杆件过短，相邻螺栓球容易发生触碰干涉；杆件过长，则要复核杆件稳定性能。设计师通常对曲率突变区域调整网格分格大小，优化网格划分方案，尽可能让杆件长度处在合理区间，同时管控构件规格数量，减少规格碎片化。

值得注意，满足受力计算的三维模型，还需要兼顾加工制造与现场施工条件。异形网架分片划分需要审慎处理，分片边界尽量避开曲率突变位置，核算每块分片吊装自重适配现场吊装设备能力。同时预判拼装作业带来安装累积误差，优化支座可调构造，为现场预留合理误差调节手段。

行业设计师一套通用处理思路概括如下：

1、做好模型甄别与对接，区分建筑外观模型和结构可用深化模型，与原设计单位确认造型允许偏差，禁止直接拿建筑外观模型用于生产加工。

2、开展曲面离散拟合优化，在建筑许可偏差范围内优化控制点，降低网格畸变程度。

3、执行全模型三维干涉检查，校核全部螺栓球节点开孔角度，排查杆件、球体干涉碰撞隐患。

4、曲率突变区域优化网格分格，管控杆件长短区间，控制构件规格碎片化。

5、将施工条件前置纳入深化设计，确定网架分片方案，考虑吊装约束、支座调节构造，预判现场安装累积误差。

异形曲面网架深化设计，是建筑美学、结构力学、加工工艺、现场施工多维度平衡工作。三维模型视觉只是基础，图纸需要同时满足可加工、可安装、结构安全多重诉求。山东邹唐建工承接异形曲面网架相关项目，重视三维深化全模型校核，力求把各类隐患消除在图纸阶段。

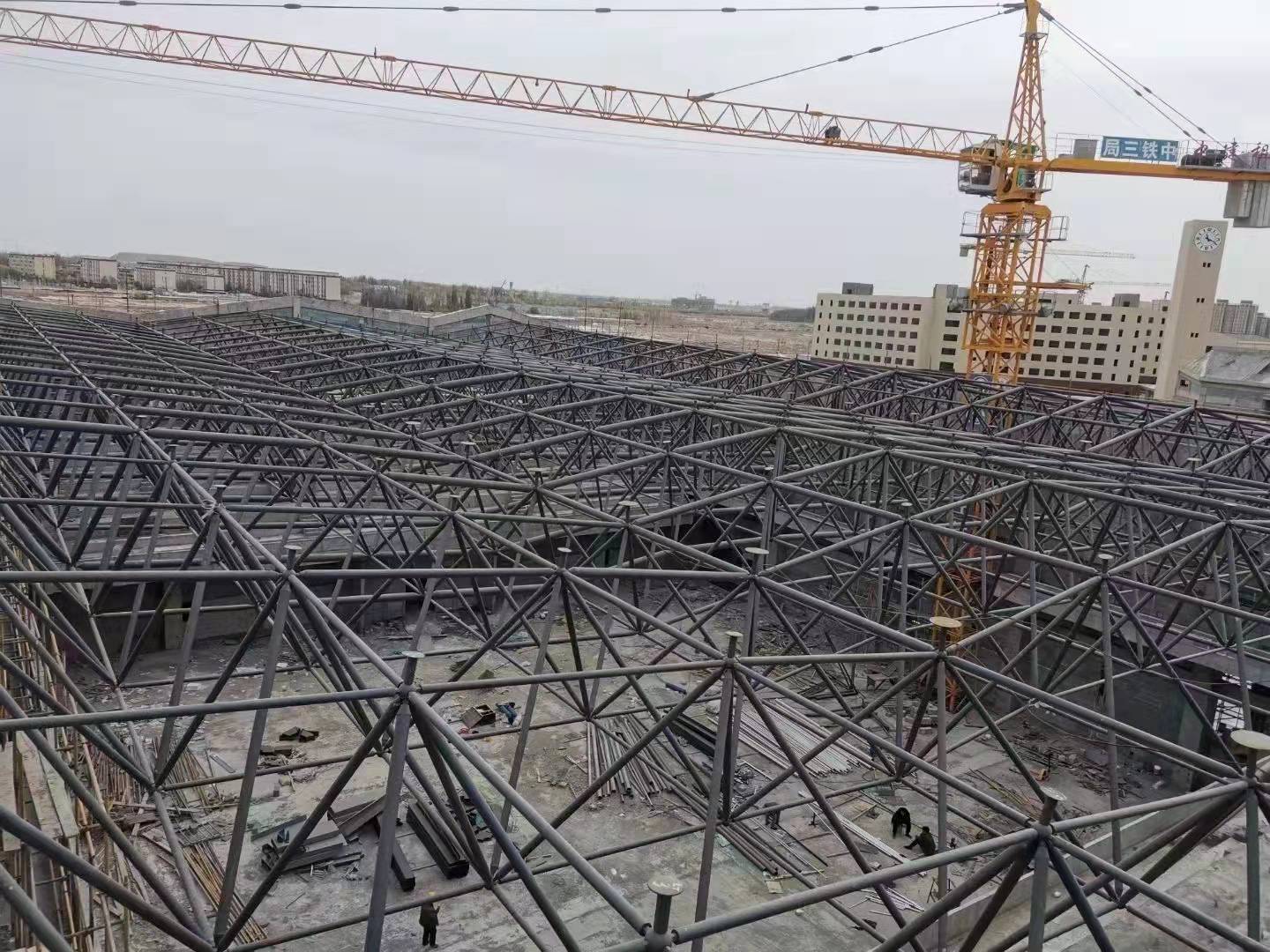

异形曲面网架深化难点
