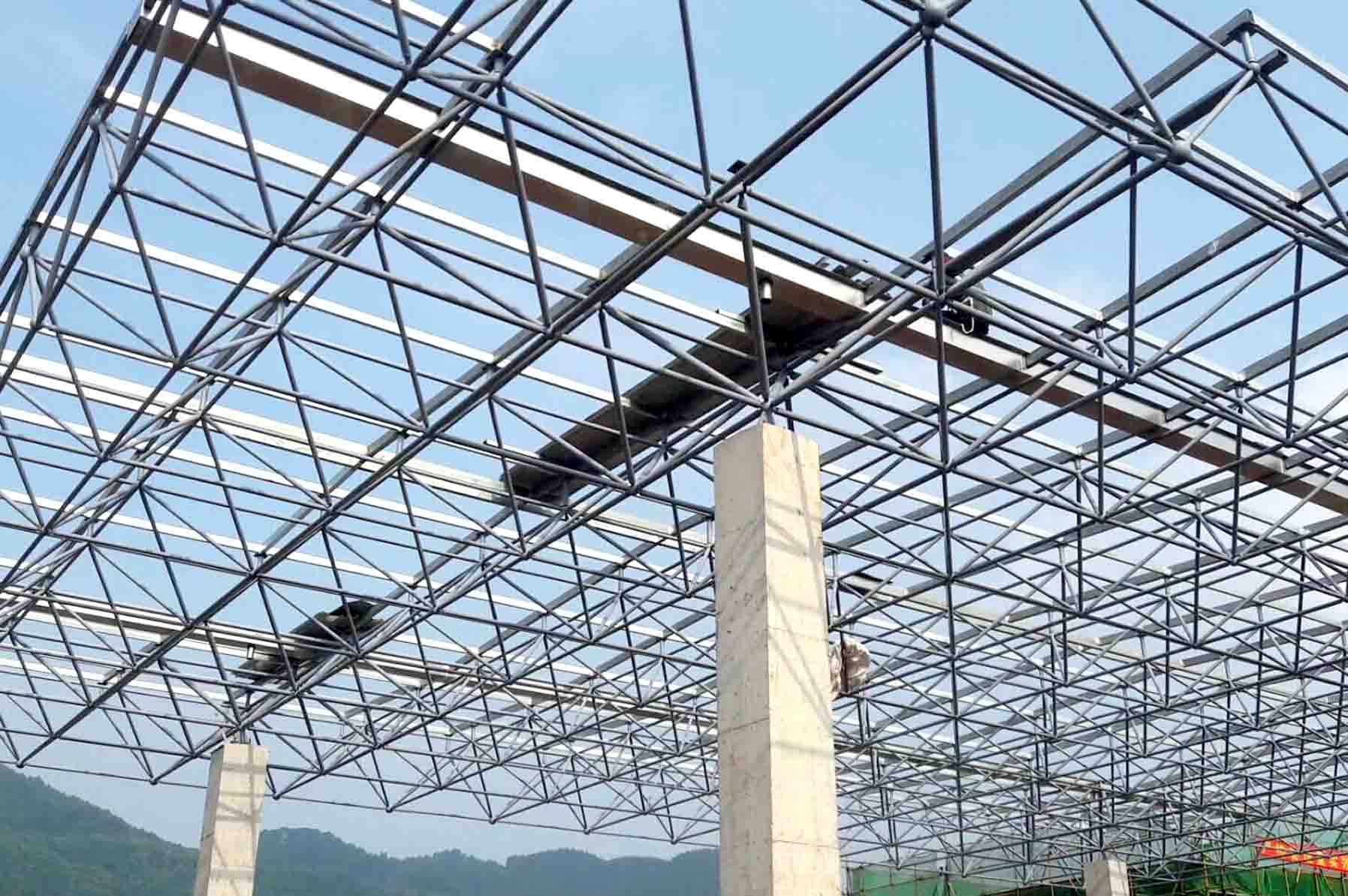

网架橡胶支座工作原理及工程适用场景说明

网架橡胶支座工作原理及工程适用场景说明，网架属于空间钢结构体系，支座作为上部网架与下部支撑结构之间的连接构件，承担荷载传递、变形释放、缓冲减震的功能，直接影响整体结构受力状态。网架板式橡胶支座在国内网格结构项目应用广泛，山东邹唐建工结合体育馆、干煤棚、工业厂房等网架项目实操经验，介绍网架橡胶支座构造、工作原理、适用场景以及工程管控要点，为网架节点设计工作提供参考。

一、网架橡胶支座构造与工作原理

网架板式橡胶支座，由多层橡胶片与加劲薄钢板，经加压硫化工艺复合成型，具备竖向刚度高、水平刚度低的力学特性。 竖向受力状态下，夹层钢板约束橡胶的压缩变形，支座可稳定承受网架自重、屋面活荷载、雪荷载等竖向作用，将荷载均匀传递至下部混凝土支撑，缓解局部应力集中问题。 温度变化、混凝土收缩会引起网架产生水平伸缩变形，橡胶层依靠剪切变形释放水平位移，降低温度变化产生的附加推力；网架承受荷载产生端部微小转角时，橡胶层不均匀压缩，自适应支座位置转动，减少对网架端部的转动约束。 地震、强风等动态荷载作用时，橡胶材料依靠弹性剪切变形耗散振动能量，削弱水平动力荷载传递，降低网架杆件、下部支撑构件的动力响应，实现减震缓冲。

按照功能划分，网架橡胶支座分为固定支座、单向滑动支座、双向滑动支座，增设四氟滑板的支座款式，可满足大水平位移需求。橡胶材料分为天然橡胶、氯丁橡胶两类，天然橡胶低温性能表现稳定，适合北方区域项目；氯丁橡胶耐老化性能良好，多用于露天户外工程。

二、网架橡胶支座适用工程场景

1. 公共场馆网架工程：体育馆、游泳馆、会展中心屋面网架，温差伸缩量明显，结构设计存在减震需求。

2. 工业建筑网架工程：厂房、仓库屋面网架，荷载水平适中，位移需求较小，便于现场安装。

3. 料场封闭网架工程：中小型干煤棚、储料场封闭网架，露天环境，风荷载作用频繁，需要持续释放温度伸缩变形。

4. 交通配套网架工程：高铁站房、收费站、连廊屋盖网架，弱化地震冲击，适配基础不均匀沉降带来的微小变形。

5. 既有网架加固改造工程：原有支座老化换项目，释放结构附加应力，调整结构抗震性能。

三、工程选型与施工运维提示

网架橡胶支座选型，除竖向承载力校核外，需要依托结构有限元分析结果，复核支座大水平位移、转角参数，开展支座抗滑验算。高烈度抗震设防区超大跨度网架、氯离子浓度较高的沿海强腐蚀环境，需要开展专项评估，部分工况不适合板式橡胶支座，可选用球型钢支座。

现场施工阶段，对柱顶预埋钢板平整度进行验收，支座底面均匀接触，不存在局部脱空。焊接作业时，采取隔离防护措施，避免焊渣灼伤橡胶层。项目投入使用后，按周期开展外观巡检，观察橡胶层是否出现开裂、脱胶、老化等现象，及时开展性能评估。

山东邹唐建工参与多类型网架工程建设，在深化设计阶段，结合项目图纸、现场环境、荷载参数与抗震等级，完成支座选型与节点验算，编制节点施工方案，落实现场技术交底，维持网架支座受力稳定，配合参建各方完成各阶段验收。
