预埋钢板标高偏差，会给网架安装带来哪些麻烦网架属于空间钢结构体系，柱顶预埋钢板作为网架支座的支撑基面，标高状态直接影响网架拼装施工与节点受力。预埋钢板标高高于设计数值、低于设计数值，或是相邻预埋钢板之间相对高差超出限值，会在网架安装阶段引发一系列问题。山东邹唐建工结合体育馆、干煤棚、工业厂房网架项目实操经验，介绍预埋钢板标高偏差带来的各类影响、形成原因、分级处理方式以及前期管控要点，供工程技术人员参考。

一、标高偏差对网架现场安装产生的影响

网架杆件、球节点均在工厂按设计参数预制加工。预埋钢板标高偏高，局部支座位置提前顶起网架结构，其余支座处于悬空状态，高强螺栓孔难以自然对位，现场作业易出现外力撬动杆件完成拼装，杆件内部产生附加应力。预埋钢板标高偏低，支座底板与预埋钢板之间形成空隙，支座无法直接密贴支撑。

标高偏低位置需要增设垫板完成调平。高差数值偏大时，多层钢板叠加放置，层间贴合状态难以控制。标高偏高的预埋钢板，需要打磨板面，打磨作业过量，会减小预埋钢板有效厚度。垫板加工、防腐、固定作业，增加现场材料与人工投入，拉长施工周期。

大跨度网架项目使用的滑动支座，对预埋钢板顶面平整度、标高一致性存在要求。预埋钢板高低起伏，支座底板发生倾斜，温度变化产生的水平位移释放受到阻碍，支座出现卡滞现象。

网架进场复测，发现预埋钢板标高大面积超标，需要组织参建各方现场勘验，编制专项处理方案并完成报审。网架构件、吊装设备、作业人员就位后无法开展安装，形成现场窝工，增加项目投入。

二、标高偏差带来的结构层面影响

网架属于多点支撑超静定结构，多个支座共同分担屋面荷载。预埋钢板标高不一致，会引起支座反力重新分布。标高偏高支座承受荷载，局部支座反力超出设计取值，其余支座受力下降，部分位置出现支座脱空。杆件内力偏离原计算模型，网架成型后整体挠度偏离设计预期，屋面檩条、采光板、防水围护系统施工难度上升。外力强行拼装留存的初始应力，长期作用于杆件与节点，风雪荷载、温度循环作用下，节点疲劳风险上升。

三、预埋钢板标高偏差的形成原因

测量仪器未完成校验，标高引测过程出现误差。预埋钢板支撑支架刚度不足，混凝土浇筑振捣冲击，造成埋件上浮或者下沉。柱顶混凝土成型之后，发生收缩与沉降，改变预埋钢板标高。土建与网架图纸对接不足，计算标高时未计入支座底板、垫板厚度。大面积多埋件施工，仅单点测量标高，未开展相邻埋件联测，相邻支座相对高差超出限值。

四、标高偏差分级处理方式

偏差处于规范允许限值，采用薄垫板调平，垫板做好除锈防腐处理，按构造要求固定。偏差超出限值，数值中等，完成验算后采用整块加厚垫板，减少多层薄钢板叠加。埋件标高偏高，采用打磨板面处理，打磨完成复核钢板剩余厚度，必要增设补强板。多个支座之间高差偏大，由结构设计单位复核网架整体内力，确定整改方案。

五、前期管控提示

网架深化阶段，梳理预埋钢板、支座底板、垫板、灌浆层的构造层次，预留合理调平余量。混凝土浇筑之前，复核预埋钢板标高、平整度以及支架固定状态。混凝土成型之后，网架构件加工发货前，复测全部预埋钢板标高，发现偏差提前处置，减少网架进场之后的整改工作量。

山东邹唐建工参与多类型网架工程建设，在深化设计阶段，配套完成预埋钢板节点深化，对接土建参建各方，落实预埋相关技术交底，参与浇筑前后埋件复测，排查标高与平整度隐患，配合参建各方完成各阶段验收。

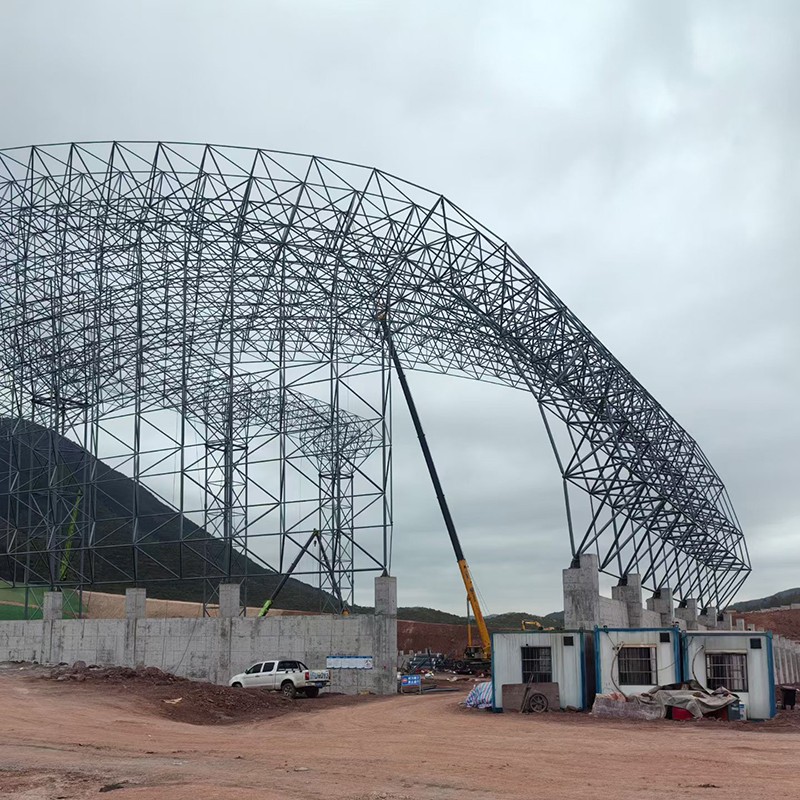

山东邹唐建工｜大跨度网架标准化实测验收现场
