屋面檩托、连接件与网架同步深化设计

一、同步深化核心原则

檩托、屋面连接件不属于独立附属构件，必须和网架球节点、杆件一体化同步深化，禁止网架图纸出图完成后再追加檩托构件。深化核心目标：屋面荷载可靠传递、避免杆件与檩托碰撞、统一工厂焊接减少现场高空施焊、协调屋面坡度与排水构造，兼顾加工、吊装、安装、防腐全流程。

同步深化需要整合三类资料：网架模型与节点布置、屋面围护系统图纸、屋面排水、通风天窗、采光板等附属构件布置方案。

二、深化前期统筹工作

建立统一三维模型基准，网架轴线、球节点坐标、屋面檩条布置、檩托定位全部在同一坐标系内建模，杜绝分建模产生位置错位。

梳理荷载传递路径：屋面围护荷载→檩条→檩托→网架连接件→网架球节点，所有屋面荷载终由球节点承担，原则上不允许将檩托直接焊接在网架杆件杆身。

统一构件材质、防腐体系，檩托、连接板材质与网架主体钢材匹配，提前确定焊接工艺要求，明确是否需要预热、焊后处理。

区分两类构造：工厂预制焊接式檩托连接件、现场螺栓装配式檩托连接件，依据项目吊装方案、现场施工条件选定形式。

三、檩托点位定位同步深化重点

1. 点位匹配网架节点布置

檩条排布线优先对齐网架上弦球节点位置，檩托中心投影尽量落在球节点范围之内。当檩条分格无法和球节点一一对应时，增设过渡连接板，将荷载传导至就近球节点，严禁随意在网架杆件上焊接牛腿、檩托。

遇到天窗、通风设备、屋面高低跨、伸缩缝位置，加密点位校核，避免檩条端头悬空，同步调整檩托布置，屋面支撑连续。

2. 坡度与朝向协同深化

依托网架上弦曲面或者坡度确定檩托顶面角度。檩托顶面必须与屋面檩条底面贴合，檩条水平或者顺应屋面坡度，避免檩条安装出现翘曲、单点接触。

同一根连续檩条对应的一排檩托顶面倾角保持统一；曲面网架区域逐个节点调整檩托斜度，统一在模型内模拟校核。

3. 碰撞校核（同步深化重中之重）

三维环境下同步检查：檩托、连接板不得与网架杆件、封板、锥头、螺栓发生空间干涉。

若出现碰撞冲突，优先微调檩条分格；分格无法调整时优化檩托外形、连接板外轮廓；不得已情况下调整局部网架上弦节点布置，所有调整在深化阶段完成，杜绝现场切割、打磨网架构件避让檩托。

同时预留螺栓紧固、焊接操作空间，避免构件密集导致扳手无法操作。

四、连接件构造形式深化选型

1. 球节点连接构造

螺栓球网架：采用球节点专用连接板、套筒连接件，连接板贴合球面，配套开设螺栓孔；开孔位置避开螺栓球内部螺纹区域，不得削弱球节点受力。

焊接球网架：连接板可直接与球体周边焊接，焊缝布置避开杆件交汇高应力区域。

所有连接板外形做圆角处理，减少应力集中，同时方便防腐涂层全覆盖。

2. 檩托与连接板连接方式

方案一：工厂整体焊接。檩托板与节点连接板在车间焊接成型，随网架球节点一同出厂。优势：焊接质量可控，减少高空作业，推荐大面积常规屋面使用。

方案二：分体螺栓连接。连接板预先焊在网架球上，檩托后期采用螺栓拼接。适合屋面分格后期调整、改造项目，便于檩托位置微调。

深化图纸明确选用方案，不可现场随意改连接形式。

3. 防冷桥、防水配套深化

若屋面有保温、防水密闭要求，在檩托构造中考虑隔热隔离措施；檩托位置设置排水导坡，避免节点位置积水长期侵蚀焊缝。外露焊缝、连接板边缘构造优化，减少雨水滞留区域。

五、加工、安装协同深化要求

编号体系一体化：檩托、节点连接板归属对应网架球节点编号，同一球附带的连接件统一编号打包发货，实现现场匹配，防止混用错装。

预留安装调节余量：螺栓连接形式的连接板预留长圆孔，用来消化网架制作、安装累积偏差；调节方向顺应屋面坡度和檩条走向，同时限定调节范围，防止偏心受力过大。

焊接边界清晰：明确工厂焊缝与现场焊缝范围，重要传力焊缝优先工厂完成；现场仅允许少量装配焊缝，高处受限位置尽量取消现场焊接。

防腐协同：网架构件除锈涂装完成后，再焊接檩托的区域，图纸明确现场补漆范围、除锈标准，避免出现防腐遗漏盲区。

六、特殊位置专项深化

伸缩缝、屋脊位置：两侧檩托独立设置，不跨缝设置连续连接件，满足网架温度变形位移需求，防止约束产生附加内力。

设备基础、采光带周边：荷载较大区域加大连接板尺寸，增加焊缝长度，必要时增设加劲板，提升檩托刚度。

屋面边界封边位置：边缘檩托同步配合檐口收边、天沟布置，协调天沟支架与檩托位置，避免构件相互冲突。

七、常见同步深化误区规避

网架模型完成后再布置檩托，未做碰撞检查，现场大量构件干涉；

直接将檩托焊接在网架上弦杆件杆身，造成杆件应力集中，存在安全隐患；

忽略屋面坡度，檩托板面水平设置，檩条安装扭曲；

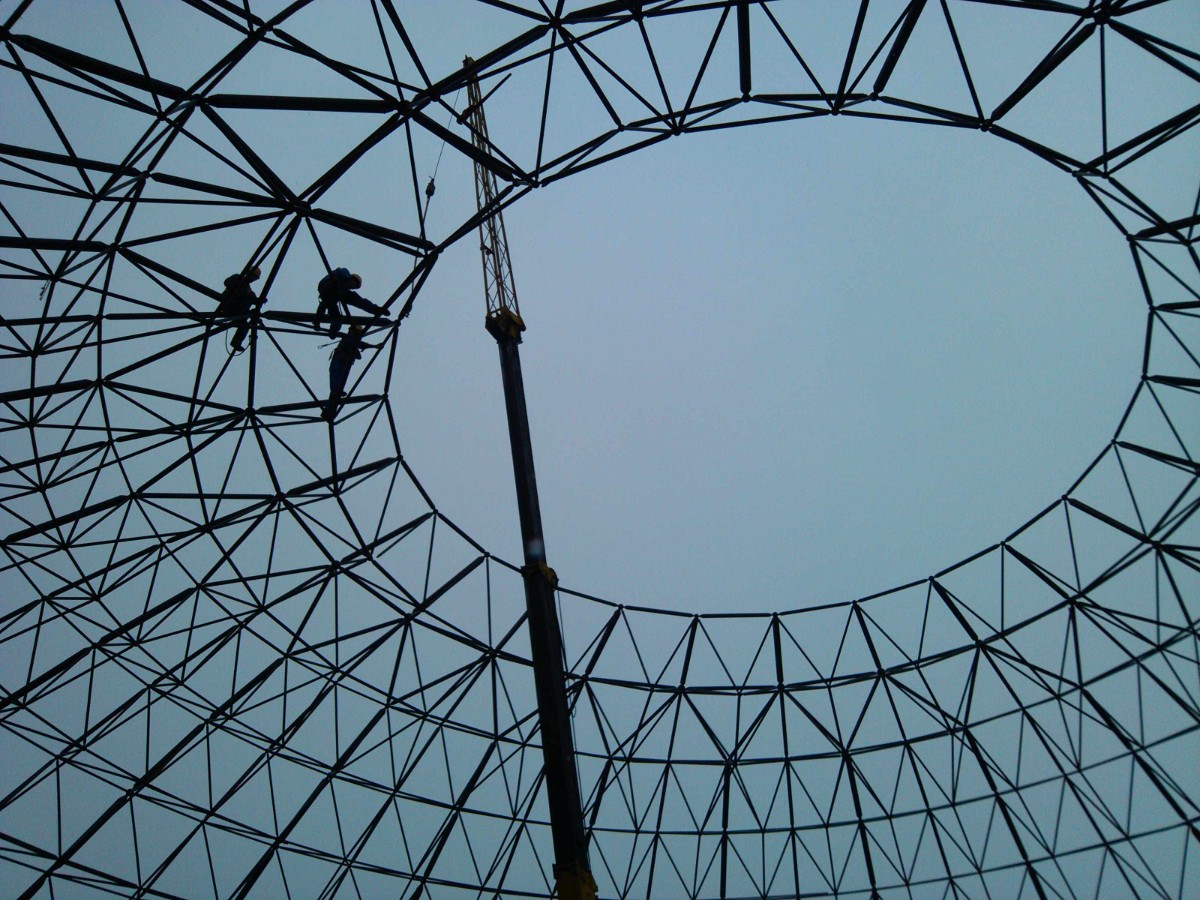

不统一构件编号，檩托与球节点无法对应，现场随意切割开孔；

未考虑温度变形，伸缩缝处檩托刚性连接，限制网架伸缩；

未区分工厂焊与现场焊，大量高空施焊，焊缝质量难以。
